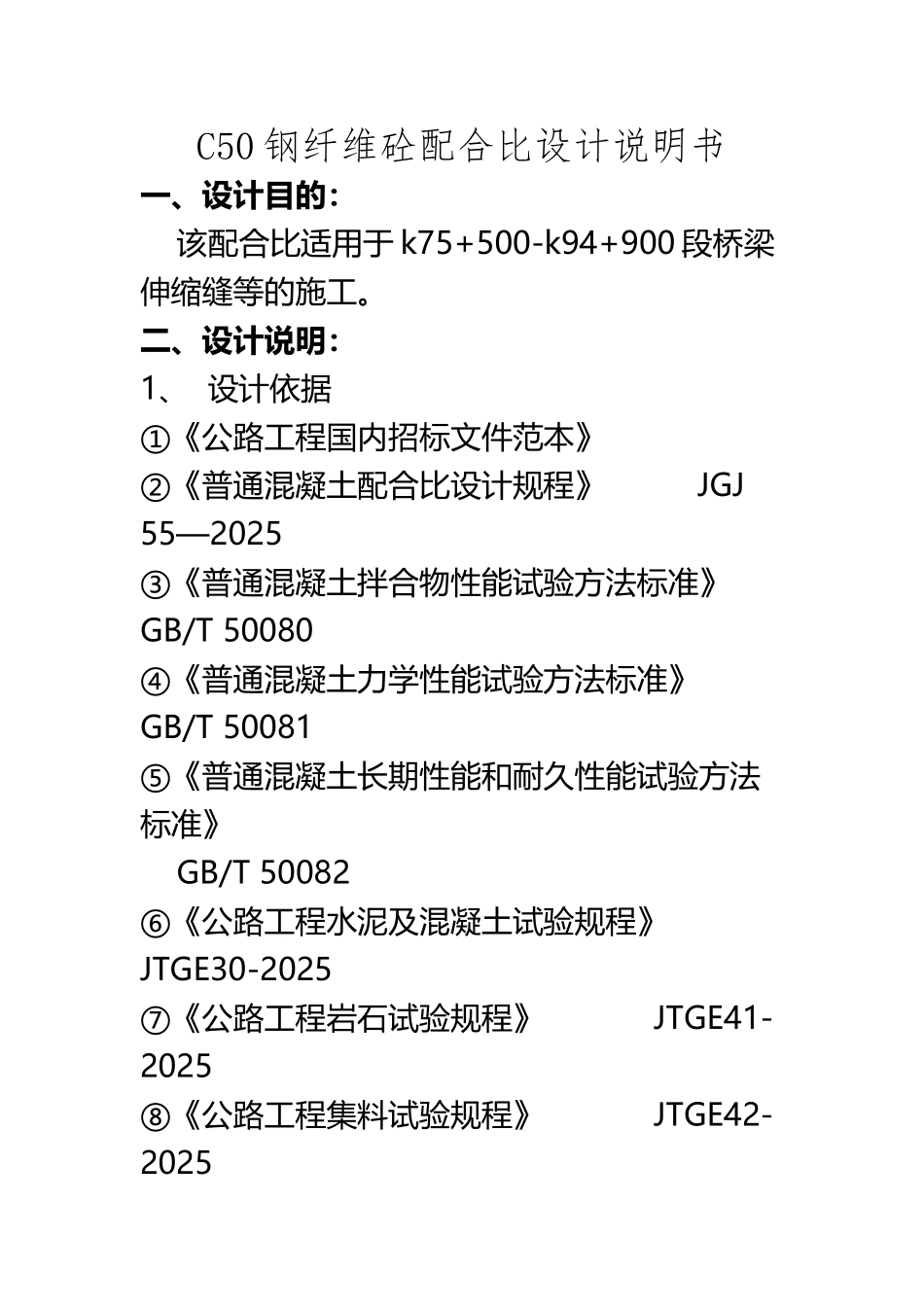

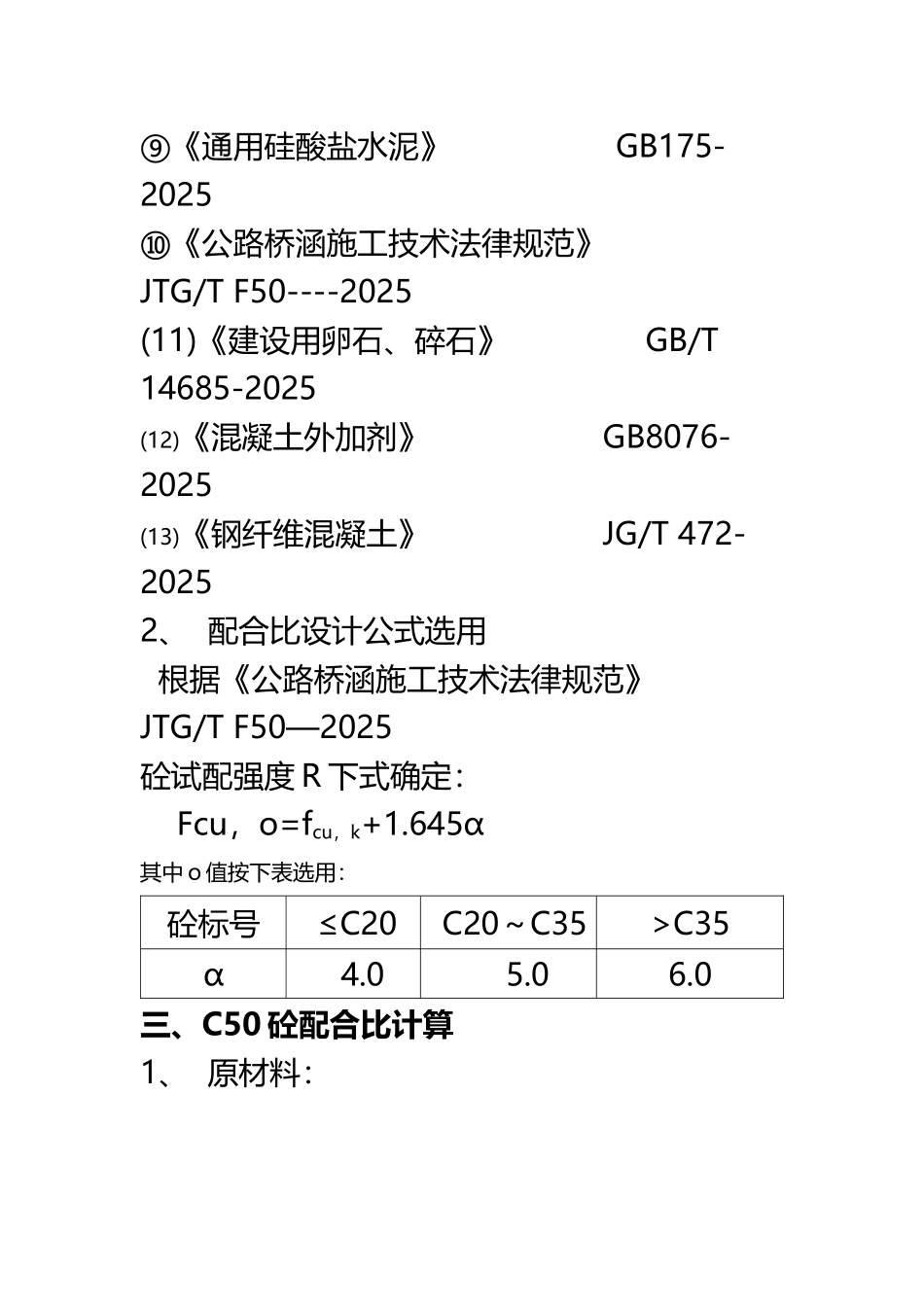

C50 钢纤维混凝土配合比设计说明(7 页)Good is good, but better carries it.精益求精，善益求善。C50 钢纤维砼配合比设计说明书一、设计目的： 该配合比适用于 k75+500-k94+900 段桥梁伸缩缝等的施工。二、设计说明：1、 设计依据①《公路工程国内招标文件范本》②《普通混凝土配合比设计规程》 JGJ 55—2025③《普通混凝土拌合物性能试验方法标准》 GB/T 50080④《普通混凝土力学性能试验方法标准》 GB/T 50081⑤《普通混凝土长期性能和耐久性能试验方法标准》 GB/T 50082⑥《公路工程水泥及混凝土试验规程》 JTGE30-2025⑦《公路工程岩石试验规程》 JTGE41-2025⑧《公路工程集料试验规程》 JTGE42-2025⑨《通用硅酸盐水泥》 GB175-2025⑩《公路桥涵施工技术法律规范》 JTG/T F50----2025(11)《建设用卵石、碎石》 GB/T 14685-2025(12)《混凝土外加剂》 GB8076-2025(13)《钢纤维混凝土》 JG/T 472-2025 2、 配合比设计公式选用 根据《公路桥涵施工技术法律规范》 JTG/T F50—2025砼试配强度 R 下式确定： Fcu，o=fcu，k+1.645α其中 o 值按下表选用：砼标号≤C20C20～C35>C35α4.05.06.0三、C50 砼配合比计算1、 原材料：① 水泥：柳州鱼峰水泥厂 P .O 52.5 普通硅酸盐水泥。② 砂：贝江砂场河砂，细度模数 2.72，表观相对密度 2.654g/cm3。③ 碎石：神龙石场 5～20mm，表观相对密度2.678g/cm3。采纳 4.75-9.5mm 碎石和 9.5-19mm 碎石根据 30:70 的比例进行掺配。④ 钢纤维：河北衡水鑫归机械加工厂，根据设计图纸每方掺量为 60Kg⑤ 水：饮用水⑥ 外加剂：郑州市邦基建材有限公司 BJ 聚羧酸高效减水剂，减水率为 28%，掺量为 1.0%。⑦ 设计坍落度：130～170mm2、 试配强度： fcu, o=fcu,k+1.645 σ=50+1.645×6=59.9 Mpa3、 水泥强度：（富余系数取 1.0）fce=52. 5Mpa4、确定水灰比：W/B=αafce/ (f，cu,o，+Q.×Q b×fce) =0. 53×52. 5/ (59. 9+0. 53×0.20×52.5)=0. 43根据施工经验选取水灰比 0.32，校核混凝土耐久性和长期性能及环境要求，该水灰比满足相关要求。5、确定用水量：查表得每立方米用水量214Kg。采纳广西郑州市邦基建材有限公司 BJ 聚羧酸高效减水剂，减水率为 28%，掺量为 1.0%。6、Wo=214×(1-28%) =154Kg7、确定水泥用量：Co=Mwo÷W/B=154÷0.32=481Kg经校核，胶凝材料用量满足法律规范对于混凝土耐久性和长期性能及环境的要...
