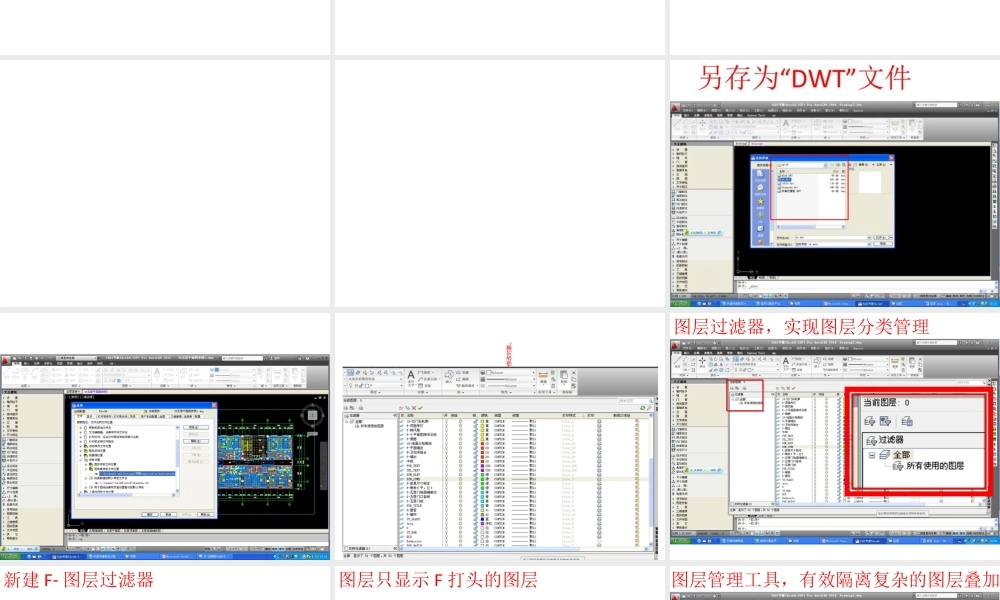

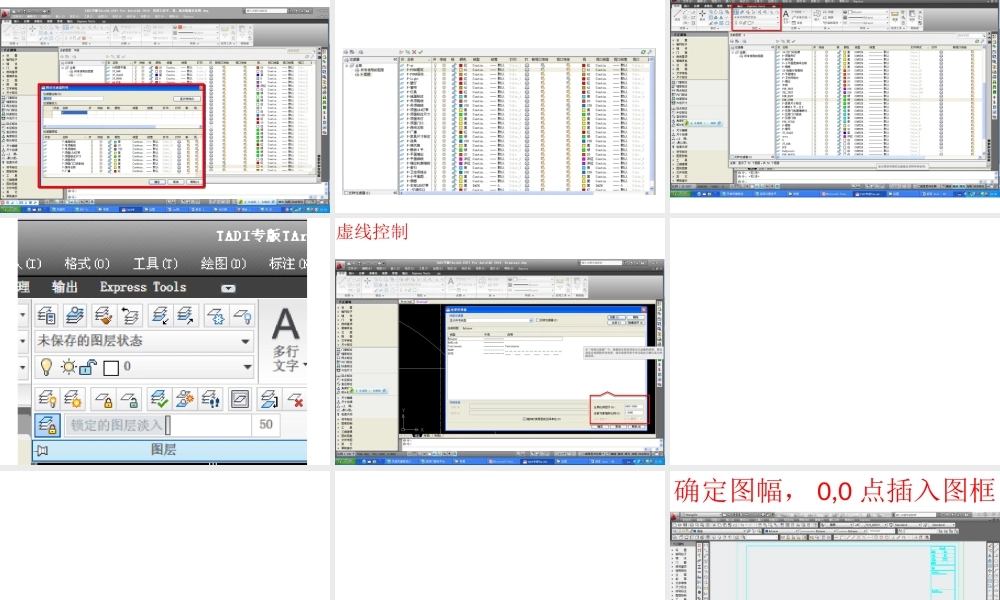

CAD 布局讲课版 ( 画图、布局、打印、出图 )1 、图层命名最好用英文缩写，少用汉字。2 、且宜少不宜多。3 、对象属性（颜色、线型、线宽）一律随层，便于修改对象。图层过滤器，实现图层分类管理新建 F- 图层过滤器图层只显示 F 打头的图层图层管理工具，有效隔离复杂的图层叠加虚线控制确定图幅， 0,0 点插入图框画面布局，心中有数“MVIEW” 命令，开视口确定比例，调整位置，锁定视口1 、作放大图可以说，这是利用布局出图最实用的一个功能。上面的例子中已经包含了做大样图的内容，强调一下，大样图应利用原图通过视口边界直接生成，否则就体现不了视口的功能了，换句话说用布局出图就没什么意思了。 2 、隐藏对象这是利用图层工具栏中的“在当前视口中冻结”的功能，达到隐藏对象的目的。当然，首先你要激活欲冻结对象的视口，然后选择欲冻结对象，再点击“在当前视口中冻结”。这是一个很重要的功能，比如可以利用此功能将平面布置图及顶棚平面图中的对象画在一个房间平面内，然后在布局中开两个视口（当然不在一个布局中也可以），分别显示平面布置图而隐藏顶棚平面图的对象（如灯具）和顶棚平面图而隐藏平面布置图的对象（如家具），以达到各取所需的目的。见下图： 视口中图层冻结实现图纸控制1:1 标注索引习惯从视口进入模型画图“MVSETUP” 命令“MVSETUP” 命令“MVSETUP” 命令“MVSETUP” 命令“MVSETUP” 命令谢谢！
