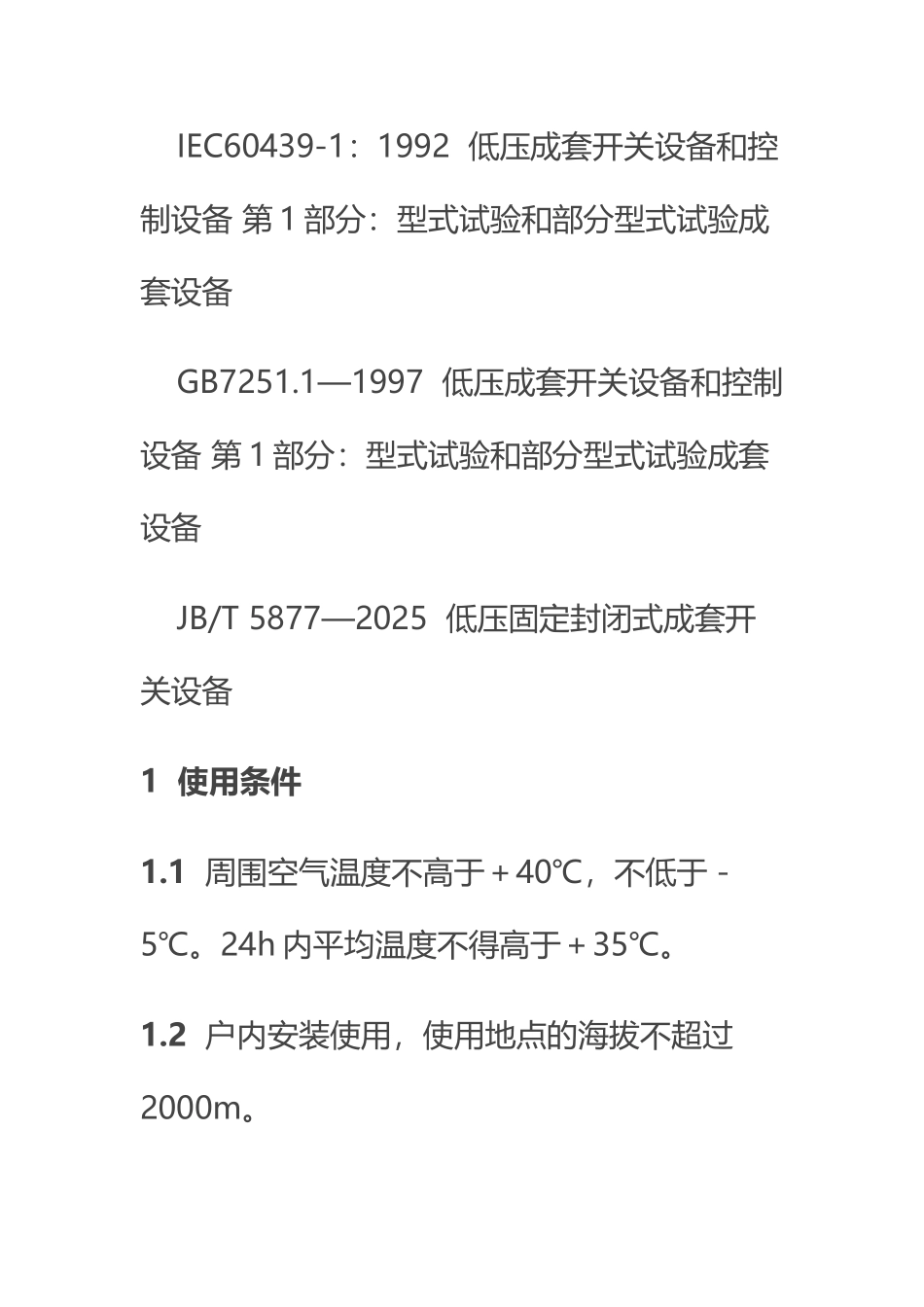

GGD 沟通低压配电柜(34 页)Good is good, but better carries it.精益求精，善益求善。GGD 沟通低压配电柜产 品 说 明 本公司生产的 GGD 型沟通低压配电柜适用于发电厂、变电所、工业企业等电力用户，作为沟通 50Hz，额定工作电压 380V，额定电流3150A 以下的配电系统中作为动力、照明及配电设备的电能转换，分配与控制之用，该产品分断能力高、线路方案灵活、组合方便、有用性强、结构新颖，是广受用户欢迎的代表产品之一。 该产品符合 IEC60439-1：1992 低压成套开关设备和控制设备 第 1 部分：型式试验和部分型式试验成套设备 GB7251.1—1997 低压成套开关设备和控制设备 第 1 部分：型式试验和部分型式试验成套设备 JB/T 5877—2025 低压固定封闭式成套开关设备1 使用条件1.1 周围空气温度不高于＋40℃，不低于－5℃。24h 内平均温度不得高于＋35℃。1.2 户内安装使用，使用地点的海拔不超过2000m。1.3 周围空气相对湿度在最高湿度为＋40℃时不超过 50%，在较低温度时允许有较大的相对湿度：（例如＋20℃时为 90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。1.4 设备安装时与垂直面的倾斜度不超过5%。1.5 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。1.6 用户有特别要求时可与制造厂协商解决。2 主要技术参数2.1 主要指标2.1.1 额定绝缘电压 660V2.1.2 额定工作电压 主电路： 380V 辅助电路： 沟通：220V、380V、 直流：110V、220V2.1.3 额定频率 50Hz、60Hz2.1.4 水平母线额定电流：400A、630A、1000A、1600A、2000A、2500A、3150A。2.2 额定电流 GGD 型沟通低压配电柜根据分断电流大小分成 GGD1、GGD2、GGD3 三种型号，三种型号的电气指标如下表：型 号GGD3 型 GGD2 型 GGD1 型额定电流3150A1500A1000A额定短路开断电 50kA30kA15kA流额定短时耐受电流(1s)50kA30kA15kA额定峰值耐受电流105kA63kA30kA3 结构特点3.1 GGD 型沟通低压配电柜的柜体采纳通用柜的形式，框架用 8MF 冷弯型钢局部焊接或组装而成，柜架零件及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有 20 模的安装孔，通用系数高。可以使工厂实现予生产。既缩短了生产制造同期，也提高了工作效率。3.2 GGD 柜设计时充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时...
