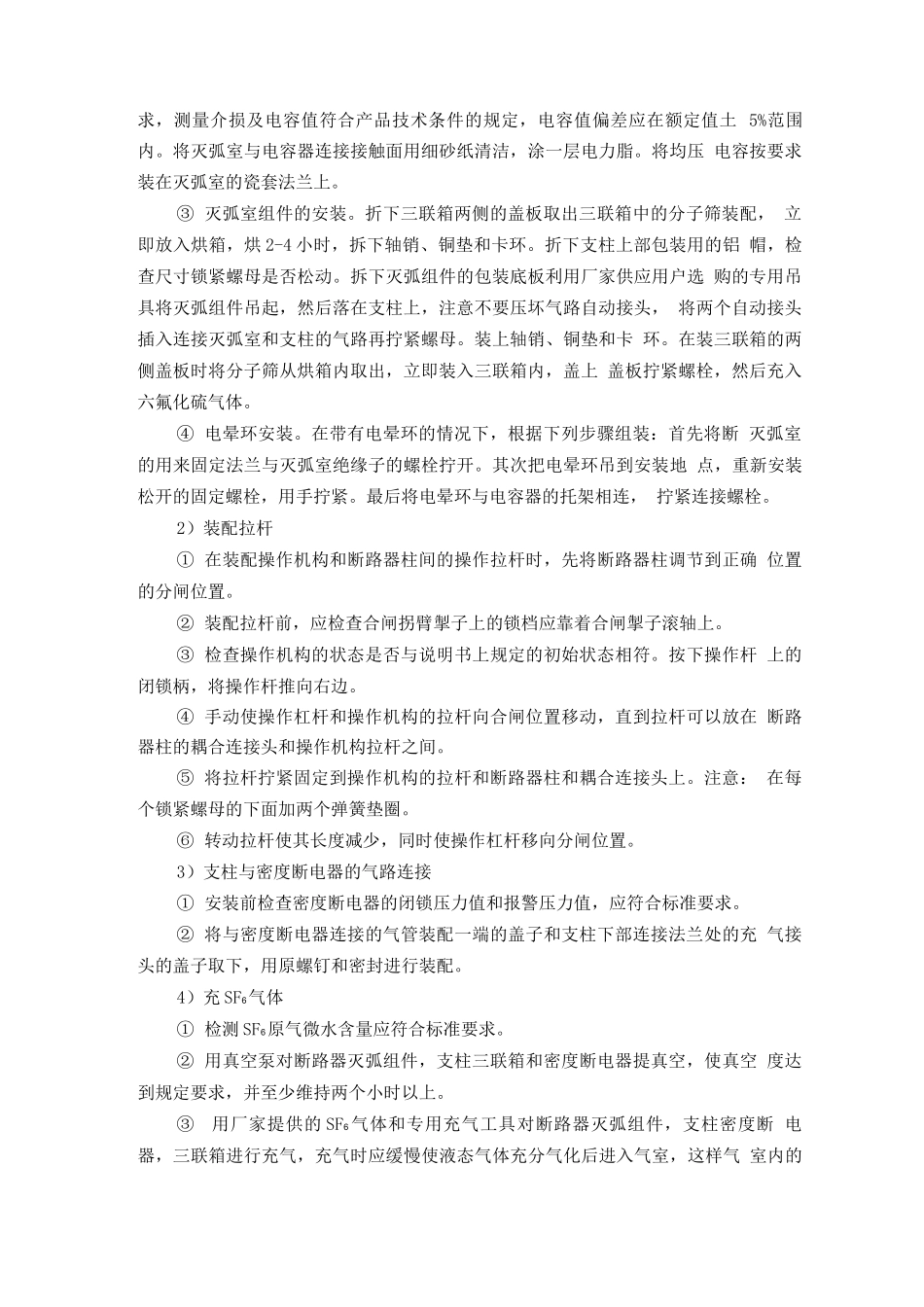

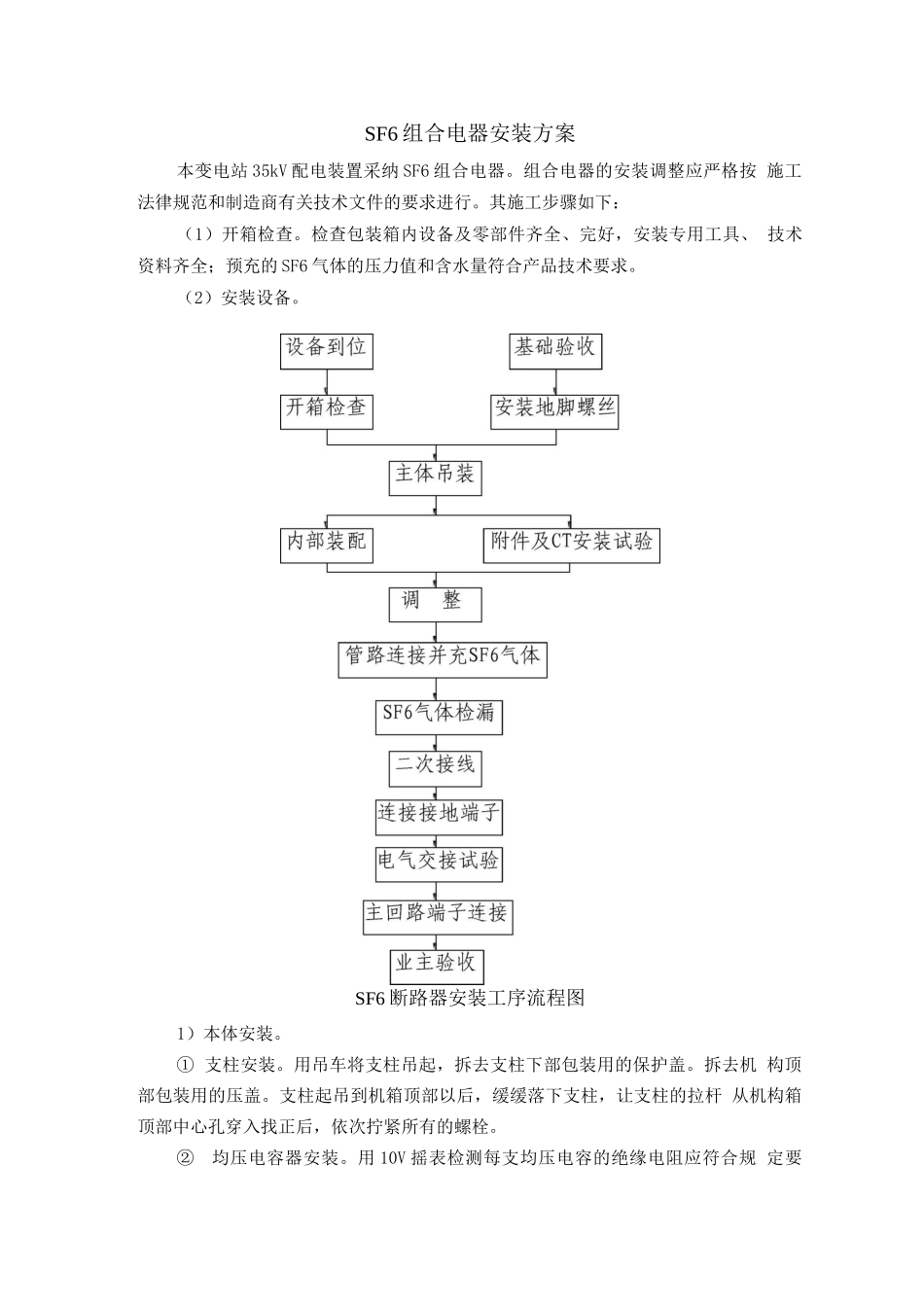

SF6 组合电器安装方案本变电站 35kV 配电装置采纳 SF6 组合电器。组合电器的安装调整应严格按 施工法律规范和制造商有关技术文件的要求进行。其施工步骤如下：（1）开箱检查。检查包装箱内设备及零部件齐全、完好，安装专用工具、 技术资料齐全；预充的 SF6 气体的压力值和含水量符合产品技术要求。（2）安装设备。SF6 断路器安装工序流程图1）本体安装。① 支柱安装。用吊车将支柱吊起，拆去支柱下部包装用的保护盖。拆去机 构顶部包装用的压盖。支柱起吊到机箱顶部以后，缓缓落下支柱，让支柱的拉杆 从机构箱顶部中心孔穿入找正后，依次拧紧所有的螺栓。②均压电容器安装。用 10V 摇表检测每支均压电容的绝缘电阻应符合规 定要求，测量介损及电容值符合产品技术条件的规定，电容值偏差应在额定值土 5%范围内。将灭弧室与电容器连接接触面用细砂纸清洁，涂一层电力脂。将均压 电容按要求装在灭弧室的瓷套法兰上。③ 灭弧室组件的安装。折下三联箱两侧的盖板取出三联箱中的分子筛装配， 立即放入烘箱，烘 2-4 小时，拆下轴销、铜垫和卡环。折下支柱上部包装用的铝 帽，检查尺寸锁紧螺母是否松动。拆下灭弧组件的包装底板利用厂家供应用户选 购的专用吊具将灭弧组件吊起，然后落在支柱上，注意不要压坏气路自动接头， 将两个自动接头插入连接灭弧室和支柱的气路再拧紧螺母。装上轴销、铜垫和卡 环。在装三联箱的两侧盖板时将分子筛从烘箱内取出，立即装入三联箱内，盖上 盖板拧紧螺栓，然后充入六氟化硫气体。④ 电晕环安装。在带有电晕环的情况下，根据下列步骤组装：首先将断 灭弧室的用来固定法兰与灭弧室绝缘子的螺栓拧开。其次把电晕环吊到安装地 点，重新安装松开的固定螺栓，用手拧紧。最后将电晕环与电容器的托架相连， 拧紧连接螺栓。2）装配拉杆① 在装配操作机构和断路器柱间的操作拉杆时，先将断路器柱调节到正确 位置的分闸位置。② 装配拉杆前，应检查合闸拐臂掣子上的锁档应靠着合闸掣子滚轴上。③ 检查操作机构的状态是否与说明书上规定的初始状态相符。按下操作杆 上的闭锁柄，将操作杆推向右边。④ 手动使操作杠杆和操作机构的拉杆向合闸位置移动，直到拉杆可以放在 断路器柱的耦合连接头和操作机构拉杆之间。⑤ 将拉杆拧紧固定到操作机构的拉杆和断路器柱和耦合连接头上。注意： 在每个锁紧螺母的下面加两个弹簧垫圈。⑥ 转动拉杆使其长度减少，同时使操作杠杆移向分闸位置。3）支柱与...
