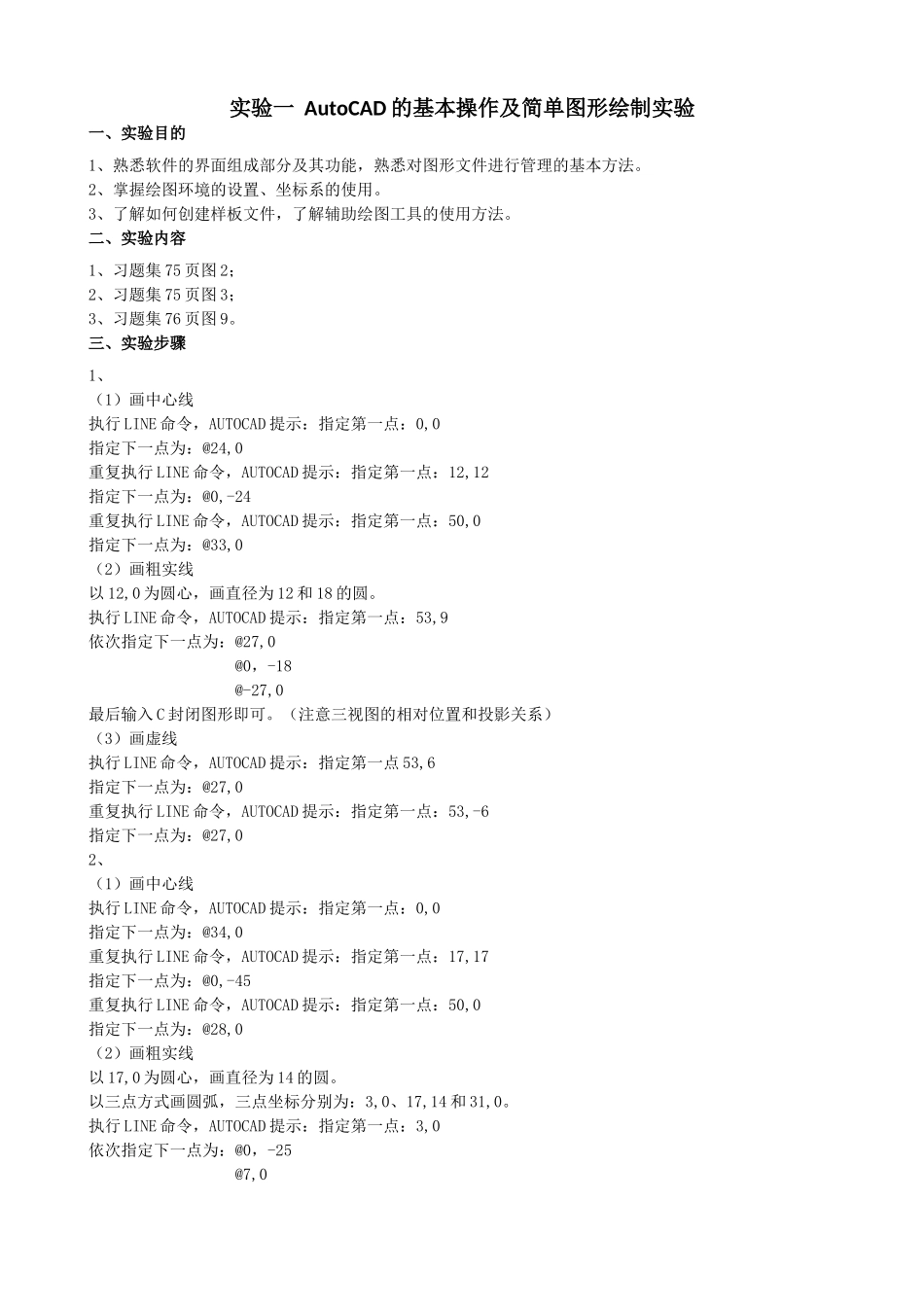

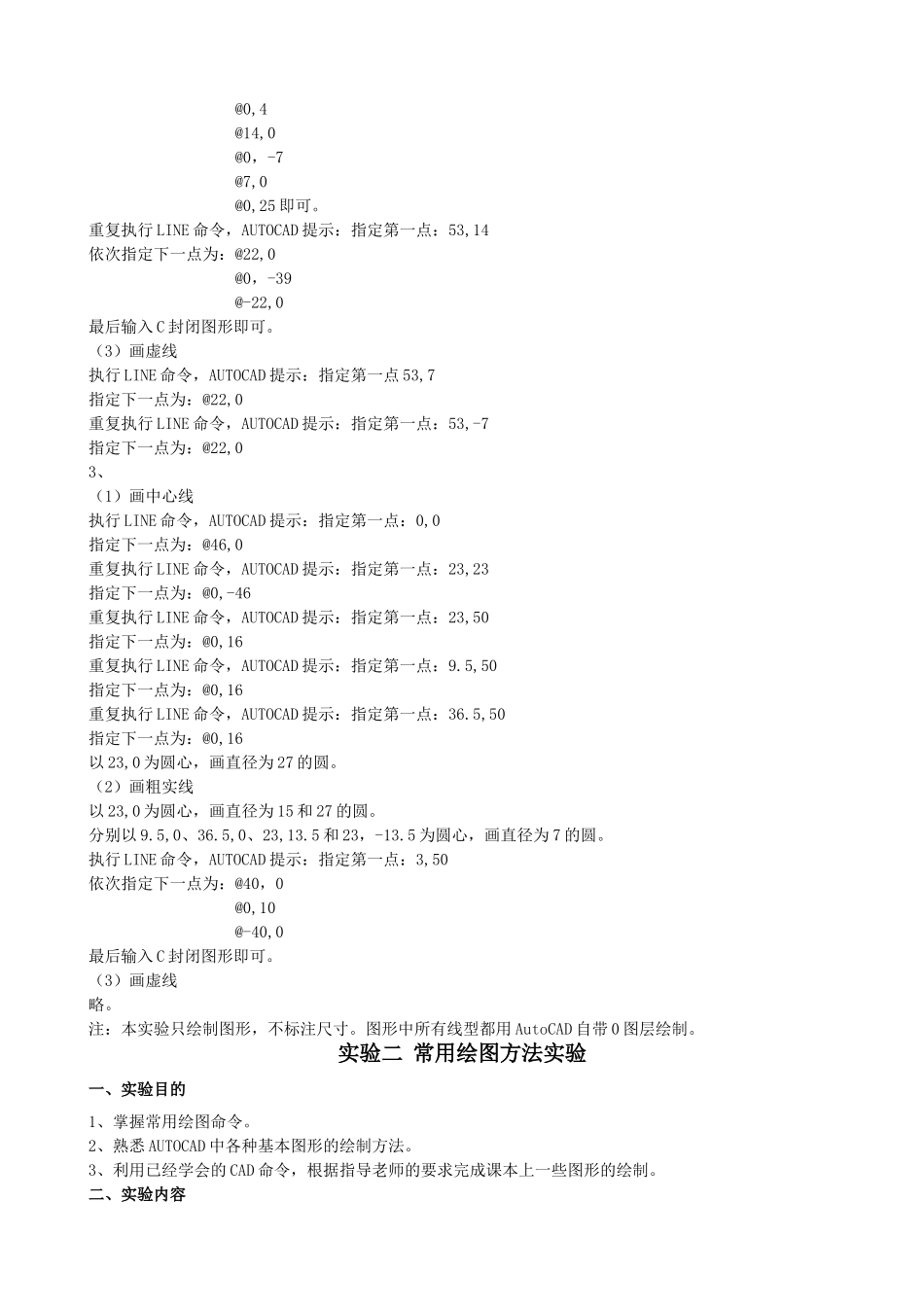

工程制图及 AUTOCAD实验指导书任课老师：缪玉桂机械与电气工程学院实验一 AutoCAD 的基本操作及简单图形绘制实验一、实验目的1、熟悉软件的界面组成部分及其功能，熟悉对图形文件进行管理的基本方法。2、掌握绘图环境的设置、坐标系的使用。3、了解如何创建样板文件，了解辅助绘图工具的使用方法。二、实验内容1、习题集 75 页图 2；2、习题集 75 页图 3；3、习题集 76 页图 9。三、实验步骤1、（1）画中心线执行 LINE 命令，AUTOCAD 提示：指定第一点：0,0指定下一点为：@24,0重复执行 LINE 命令，AUTOCAD 提示：指定第一点：12,12指定下一点为：@0,-24重复执行 LINE 命令，AUTOCAD 提示：指定第一点：50,0指定下一点为：@33,0（2）画粗实线以 12,0 为圆心，画直径为 12 和 18 的圆。执行 LINE 命令，AUTOCAD 提示：指定第一点：53,9依次指定下一点为：@27,0@0，-18@-27,0最后输入 C 封闭图形即可。（注意三视图的相对位置和投影关系）（3）画虚线执行 LINE 命令，AUTOCAD 提示：指定第一点 53,6指定下一点为：@27,0重复执行 LINE 命令，AUTOCAD 提示：指定第一点：53,-6指定下一点为：@27,02、（1）画中心线执行 LINE 命令，AUTOCAD 提示：指定第一点：0,0指定下一点为：@34,0重复执行 LINE 命令，AUTOCAD 提示：指定第一点：17,17指定下一点为：@0,-45重复执行 LINE 命令，AUTOCAD 提示：指定第一点：50,0指定下一点为：@28,0（2）画粗实线以 17,0 为圆心，画直径为 14 的圆。以三点方式画圆弧，三点坐标分别为：3,0、17,14 和 31,0。执行 LINE 命令，AUTOCAD 提示：指定第一点：3,0依次指定下一点为：@0，-25@7,0@0,4@14,0@0，-7@7,0@0,25 即可。重复执行 LINE 命令，AUTOCAD 提示：指定第一点：53,14依次指定下一点为：@22,0@0，-39@-22,0最后输入 C 封闭图形即可。（3）画虚线执行 LINE 命令，AUTOCAD 提示：指定第一点 53,7指定下一点为：@22,0重复执行 LINE 命令，AUTOCAD 提示：指定第一点：53,-7指定下一点为：@22,03、（1）画中心线执行 LINE 命令，AUTOCAD 提示：指定第一点：0,0指定下一点为：@46,0重复执行 LINE 命令，AUTOCAD 提示：指定第一点：23,23指定下一点为：@0,-46重复执行 LINE 命令，AUTOCAD 提示：指定第一点：23,50指定下一点为：@0,16重复执行 LINE 命令，AUTOCAD 提示：指定第一点：9.5,50指定下一点为：@0,16重复执行 LINE 命...
