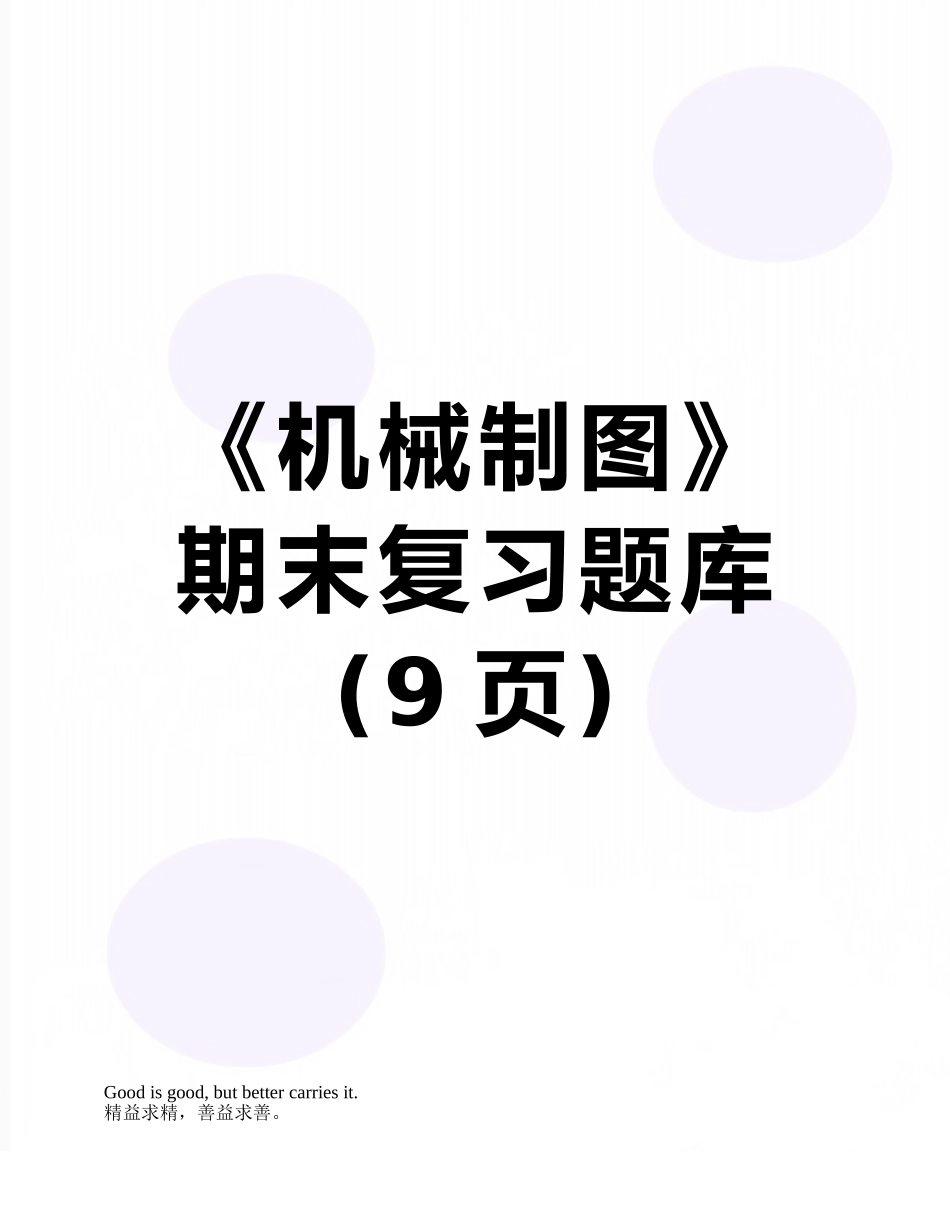

《机械制图》期末复习题库(9 页)Good is good, but better carries it
精益求精，善益求善

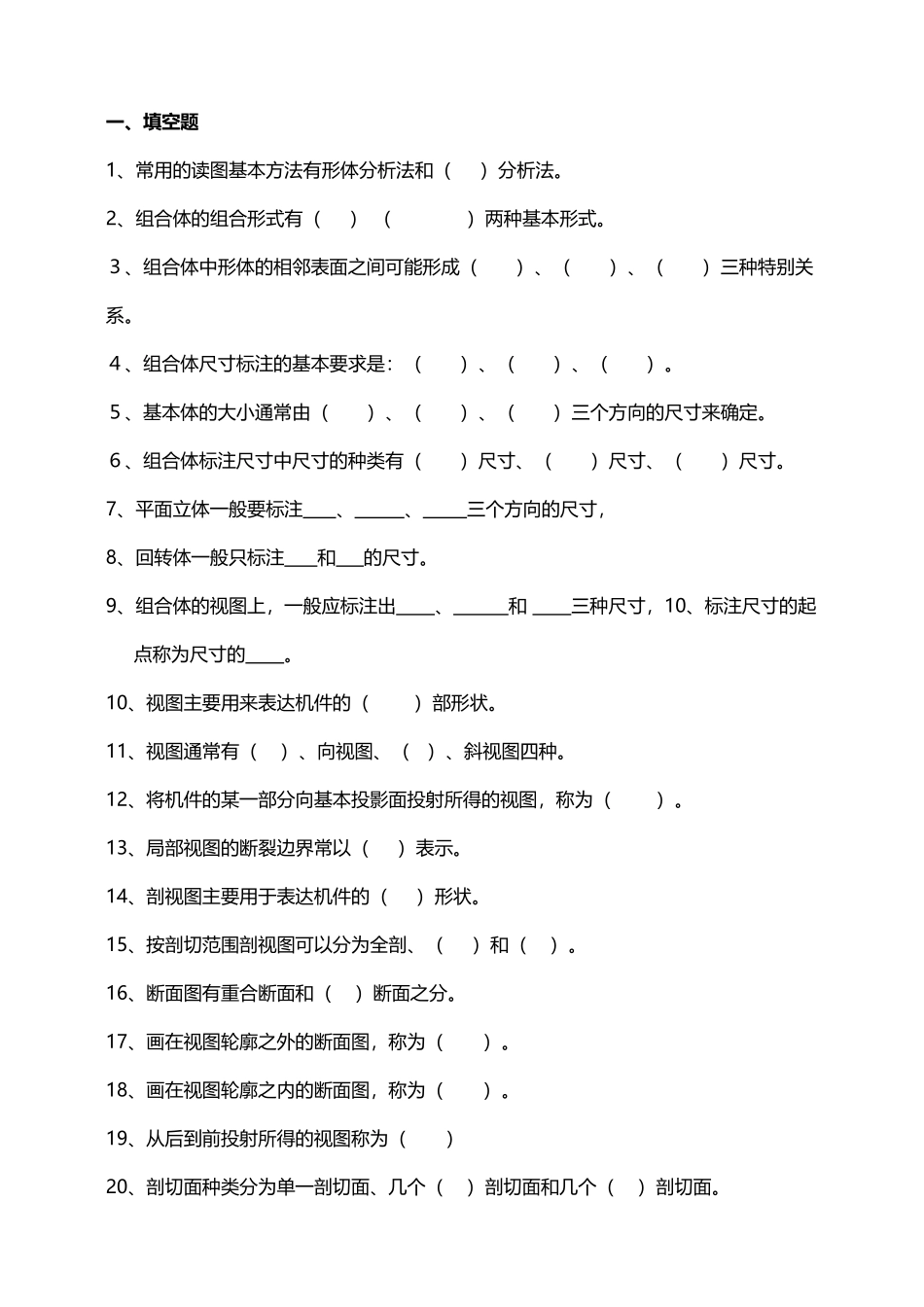

一、填空题1、常用的读图基本方法有形体分析法和（ ）分析法
2、组合体的组合形式有（ ） （ ）两种基本形式
３、组合体中形体的相邻表面之间可能形成（ ）、（ ）、（ ）三种特别关系
４、组合体尺寸标注的基本要求是：（ ）、（ ）、（ ）
５、基本体的大小通常由（ ）、（ ）、（ ）三个方向的尺寸来确定
６、组合体标注尺寸中尺寸的种类有（ ）尺寸、（ ）尺寸、（ ）尺寸
7、平面立体一般要标注 、 、 三个方向的尺寸，8、回转体一般只标注 和 的尺寸
9、组合体的视图上，一般应标注出 、 和 三种尺寸，10、标注尺寸的起点称为尺寸的
10、视图主要用来表达机件的（ ）部形状
11、视图通常有（ ）、向视图、（ ）、斜视图四种
12、将机件的某一部分向基本投影面投射所得的视图，称为（ ）
13、局部视图的断裂边界常以（ ）表示
14、剖视图主要用于表达机件的（ ）形状
15、按剖切范围剖视图可以分为全剖、（ ）和（ ）
16、断面图有重合断面和（ ）断面之分
17、画在视图轮廓之外的断面图，称为（ ）
18、画在视图轮廓之内的断面图，称为（ ）
19、从后到前投射所得的视图称为（ ）20、剖切面种类分为单一剖切面、几个（ ）剖切面和几个（ ）剖切面

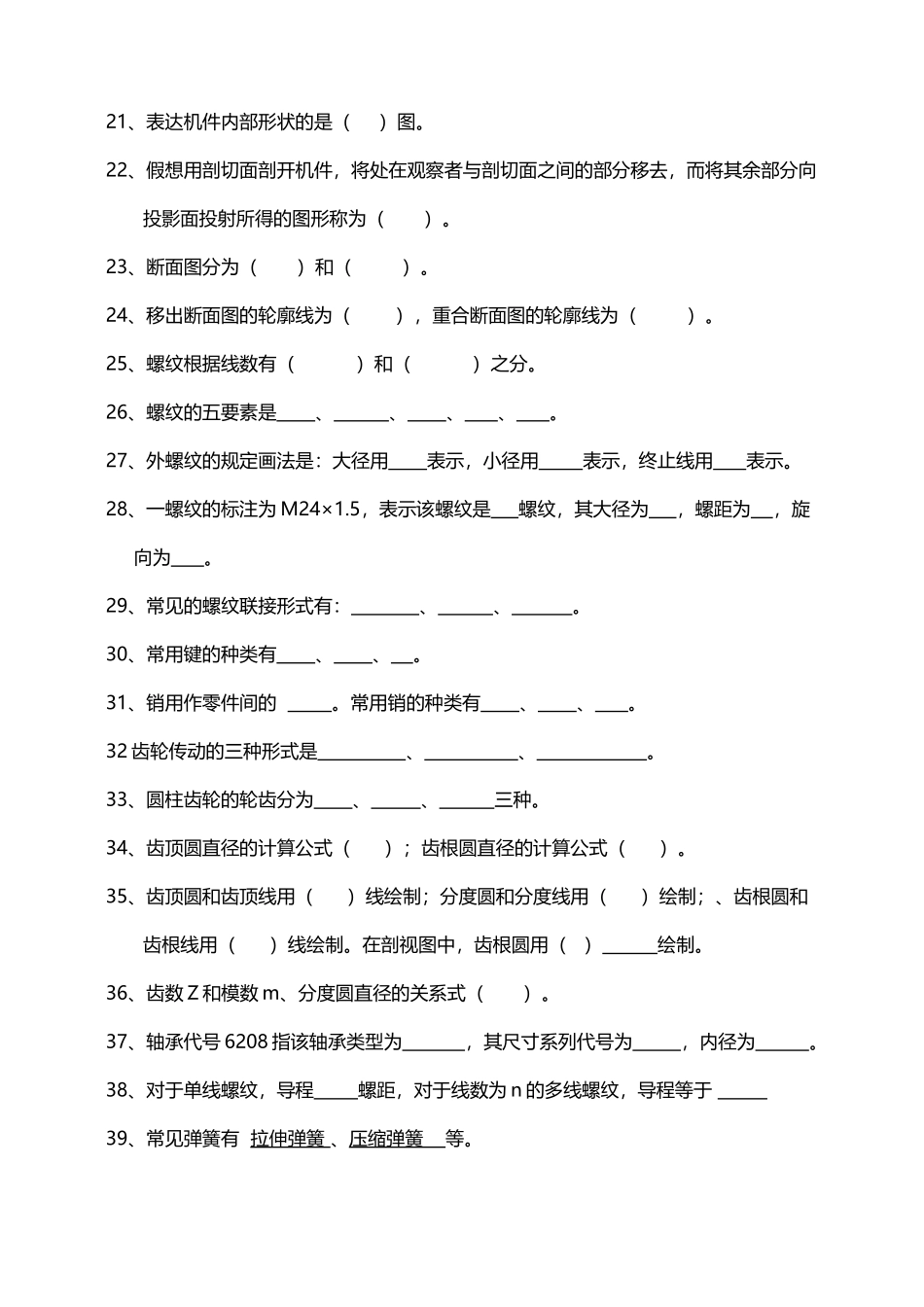

21、表达机件内部形状的是（ ）图
22、假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投射所得的图形称为（ ）
23、断面图分为（ ）和（ ）
24、移出断面图的轮廓线为（ ），重合断面图的轮廓线为（ ）
25、螺纹根据线数有（ ）和（ ）之分
26、螺纹的五要素是 、 、 、 、
27、外螺纹的规定画法是：大径用 表示，小径用 表示，终止线用 表示
28、一螺纹的标
