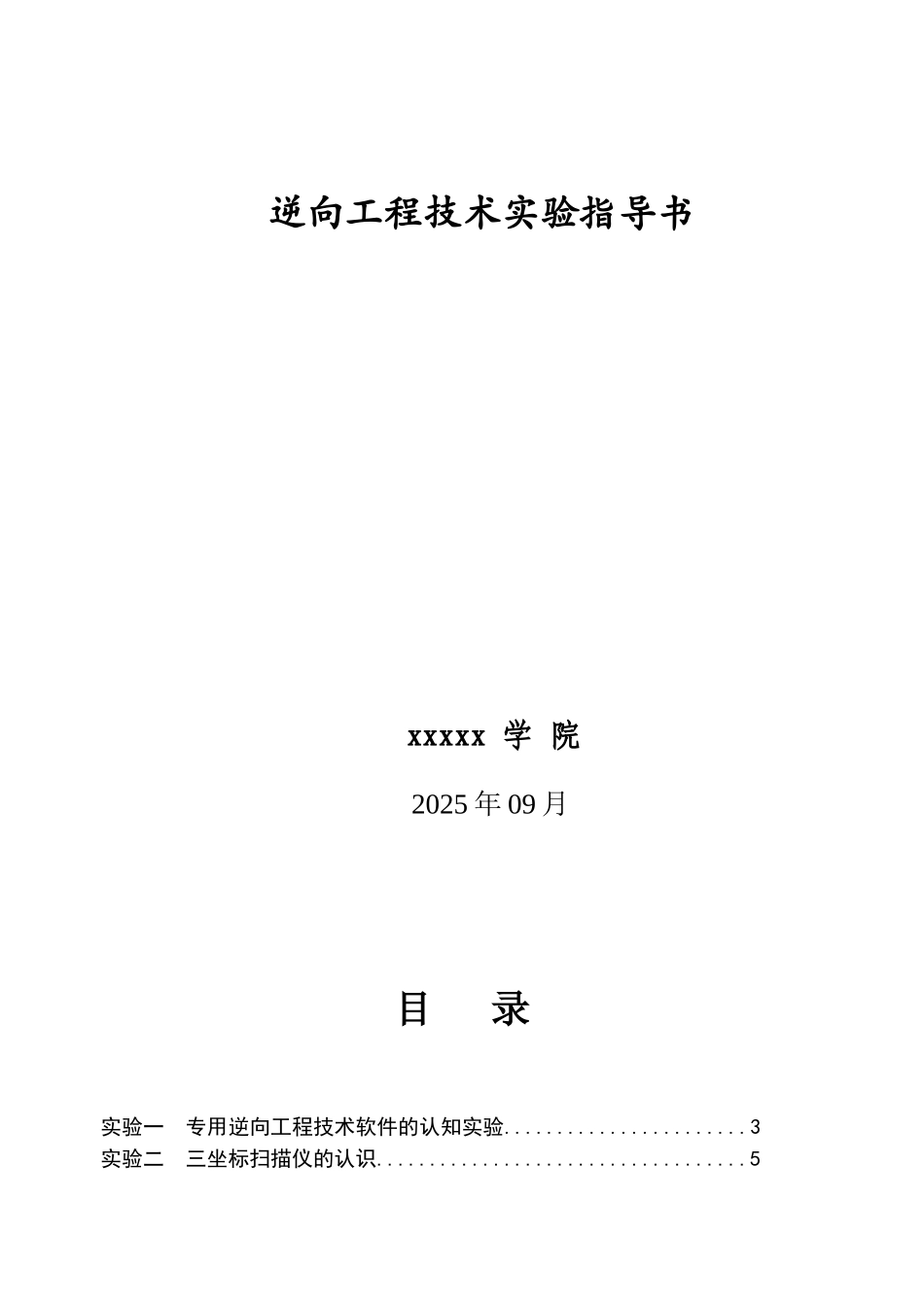

《逆向工程技术》实验指导书

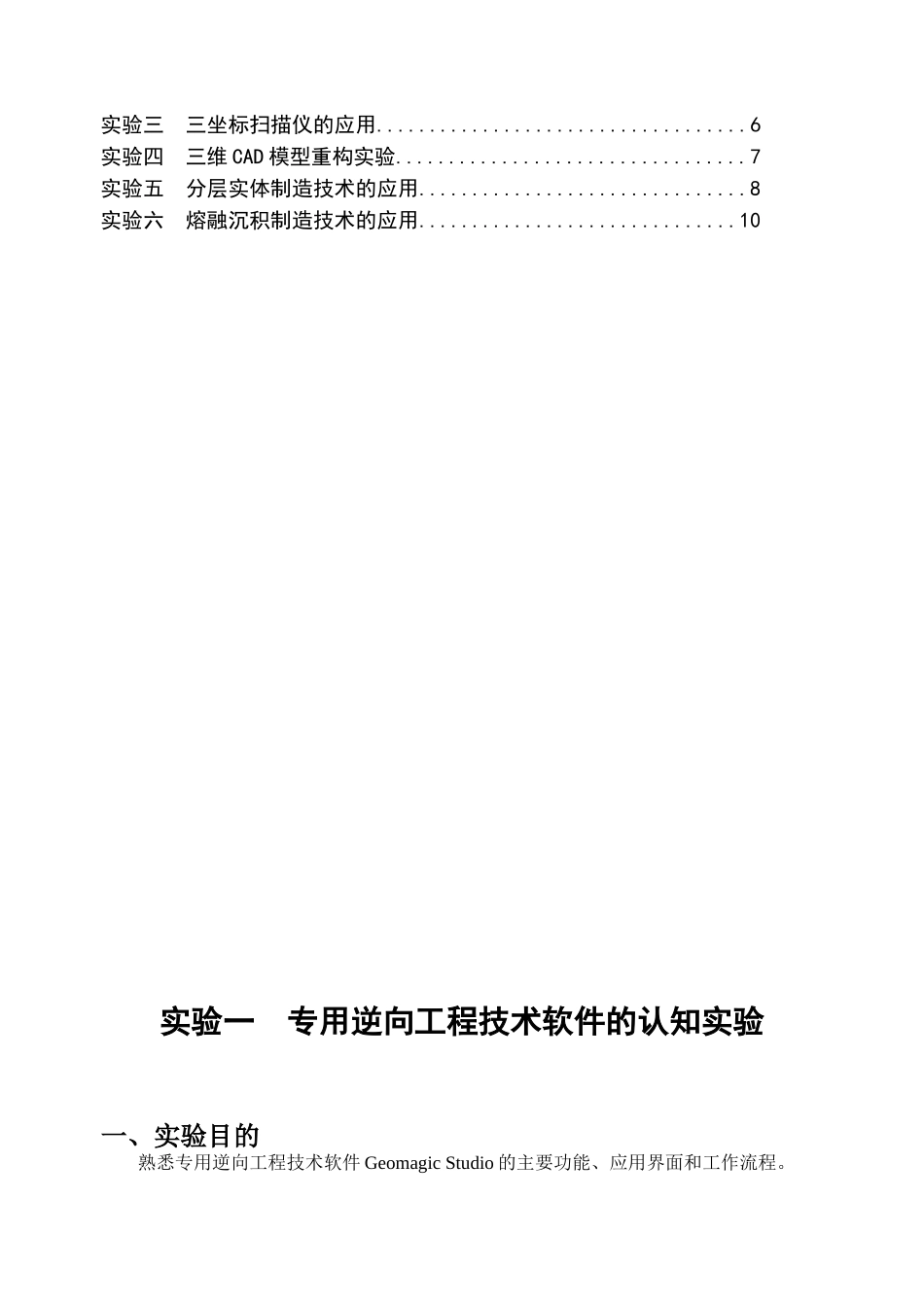

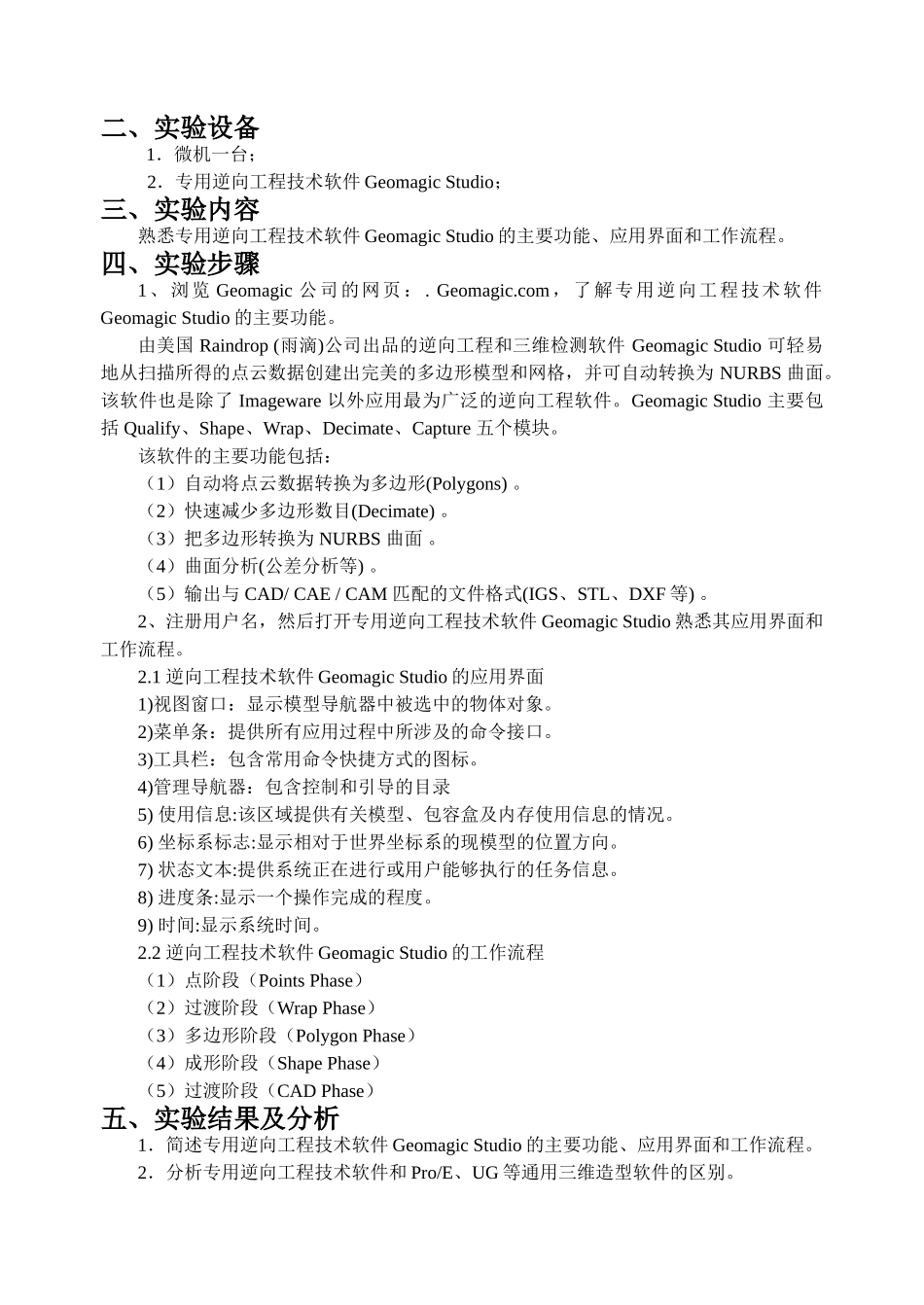

逆向工程技术实验指导书 xxxxx 学 院2025 年 09 月目 录实验一 专用逆向工程技术软件的认知实验.......................3x0IoKa。实验二 三坐标扫描仪的认识...................................5aOs8bI。实验三 三坐标扫描仪的应用...................................6PnwN8R。实验四 三维 CAD 模型重构实验.................................7zSxC78。实验五 分层实体制造技术的应用...............................87kKzRX。实验六 熔融沉积制造技术的应用..............................10PF2hLU。实验一 专用逆向工程技术软件的认知实验一、实验目的熟悉专用逆向工程技术软件 Geomagic Studio 的主要功能、应用界面和工作流程。二、实验设备1．微机一台；2．专用逆向工程技术软件 Geomagic Studio；三、实验内容熟悉专用逆向工程技术软件 Geomagic Studio 的主要功能、应用界面和工作流程。四、实验步骤1、浏览 Geomagic 公司的网页： . Geomagic.com，了解专用逆向工程技术软件Geomagic Studio 的主要功能。hqHj8O。由美国 Raindrop (雨滴)公司出品的逆向工程和三维检测软件 Geomagic Studio 可轻易地从扫描所得的点云数据创建出完美的多边形模型和网格，并可自动转换为 NURBS 曲面。该软件也是除了 Imageware 以外应用最为广泛的逆向工程软件。Geomagic Studio 主要包括 Qualify、Shape、Wrap、Decimate、Capture 五个模块。tLx2Ew。该软件的主要功能包括：（1）自动将点云数据转换为多边形(Polygons) 。（2）快速减少多边形数目(Decimate) 。（3）把多边形转换为 NURBS 曲面 。（4）曲面分析(公差分析等) 。（5）输出与 CAD/ CAE / CAM 匹配的文件格式(IGS、STL、DXF 等) 。2、注册用户名，然后打开专用逆向工程技术软件 Geomagic Studio 熟悉其应用界面和工作流程。2.1 逆向工程技术软件 Geomagic Studio 的应用界面1)视图窗口：显示模型导航器中被选中的物体对象。2)菜单条：提供所有应用过程中所涉及的命令接口。3)工具栏：包含常用命令快捷方式的图标。4)管理导航器：包含控制和引导的目录5) 使用信息:该区域提供有关模型、包容盒及内存使用信息的情况。6) 坐标系标志:显示相对于世界坐标系的现模型的位置方向。7) 状态文本:提供系统正在进行或用户能够执行的任务信息。8) 进度条:显示一个操作完成的程度。9) 时间:显示系统时间。2.2 逆向工程技术软件 Geomag...
