三相标准源使用说明书

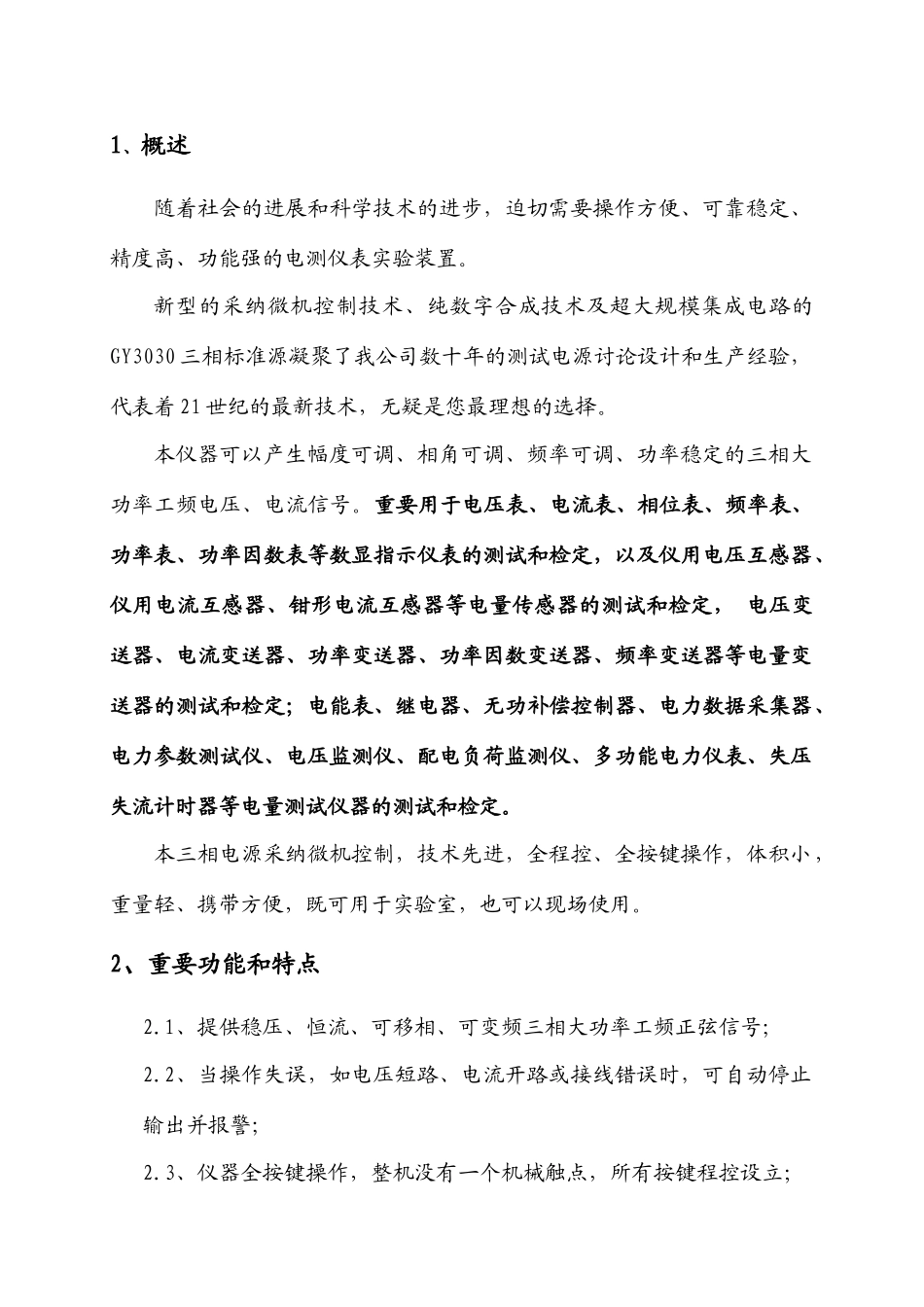

三相标准源使用说明书_第1页
1/8

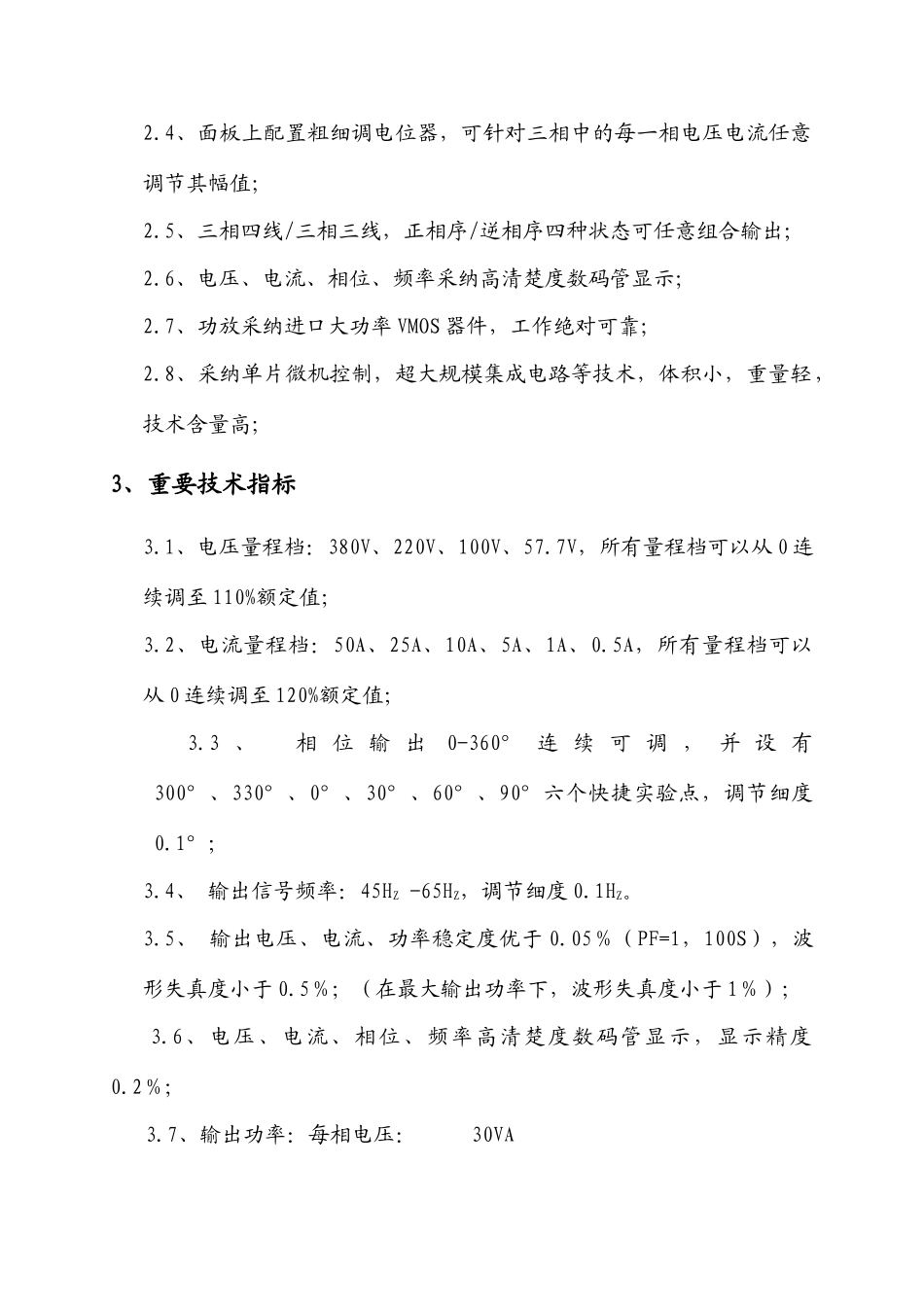

三相标准源使用说明书_第2页
2/8

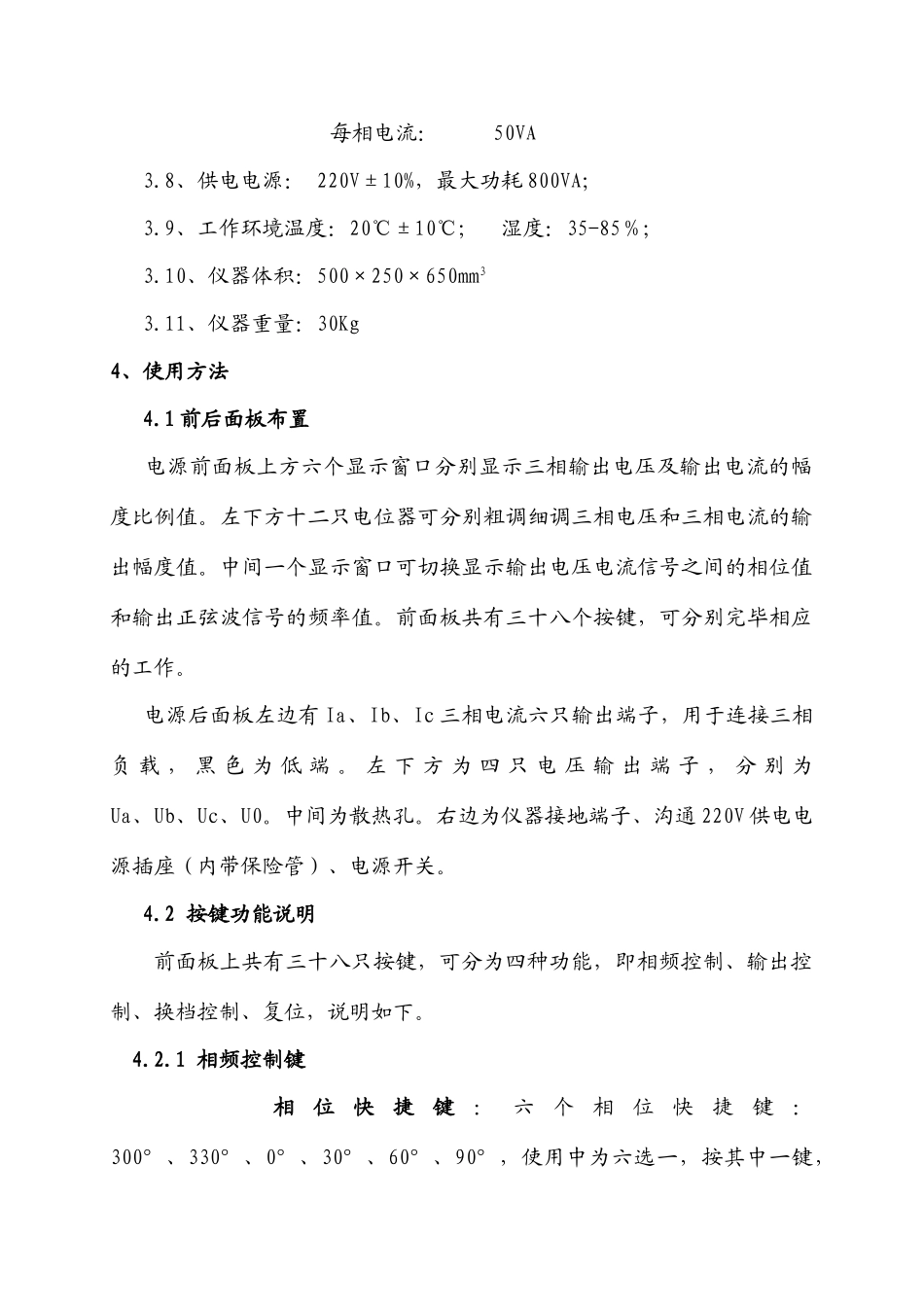

三相标准源使用说明书_第3页
3/8
1、概述随着社会的进展和科学技术的进步,迫切需要操作方便、可靠稳定、精度高、功能强的电测仪表实验装置。新型的采纳微机控制技术、纯数字合成技术及超大规模集成电路的GY3030 三相标准源凝聚了我公司数十年的测试电源讨论设计和生产经验,代表着 21 世纪的最新技术,无疑是您最理想的选择。本仪器可以产生幅度可调、相角可调、频率可调、功率稳定的三相大功率工频电压、电流信号。重要用于电压表、电流表、相位表、频率表、功率表、功率因数表等数显指示仪表的测试和检定,以及仪用电压互感器、仪用电流互感器、钳形电流互感器等电量传感器的测试和检定, 电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定;电能表、继电器、无功补偿控制器、电力数据采集器、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、失压失流计时器等电量测试仪器的测试和检定。本三相电源采纳微机控制,技术先进,全程控、全按键操作,体积小,重量轻、携带方便,既可用于实验室,也可以现场使用。2、重要功能和特点2.1、提供稳压、恒流、可移相、可变频三相大功率工频正弦信号;2.2、当操作失误,如电压短路、电流开路或接线错误时,可自动停止输出并报警;2.3、仪器全按键操作,整机没有一个机械触点,所有按键程控设立;2.4、面板上配置粗细调电位器,可针对三相中的每一相电压电流任意调节其幅值;2.5、三相四线/三相三线,正相序/逆相序四种状态可任意组合输出;2.6、电压、电流、相位、频率采纳高清楚度数码管显示;2.7、功放采纳进口大功率 VMOS 器件,工作绝对可靠;2.8、采纳单片微机控制,超大规模集成电路等技术,体积小,重量轻,技术含量高;3、重要技术指标3.1、电压量程档:380V、220V、100V、57.7V,所有量程档可以从 0 连续调至 110%额定值;3.2、电流量程档:50A、25A、10A、5A、1A、0.5A,所有量程档可以从 0 连续调至 120%额定值; 3.3 、 相 位 输 出0-360° 连 续 可 调 , 并 设 有300°、330°、0°、30°、60°、90°六个快捷实验点,调节细度0.1°; 3.4、 输出信号频率:45HZ -65HZ,调节细度 0.1HZ。3.5、 输出电压、电流、功率稳定度优于 0.05%(PF=1,100S),波形失真度小于 0.5%;(在最大输出功率下,波形失真度小于 1%); 3.6、电压、电流、相位、频率高清楚度数码管显示,显示精度0.2%;3.7、输出功率:每相电压: 30VA 每相电...
