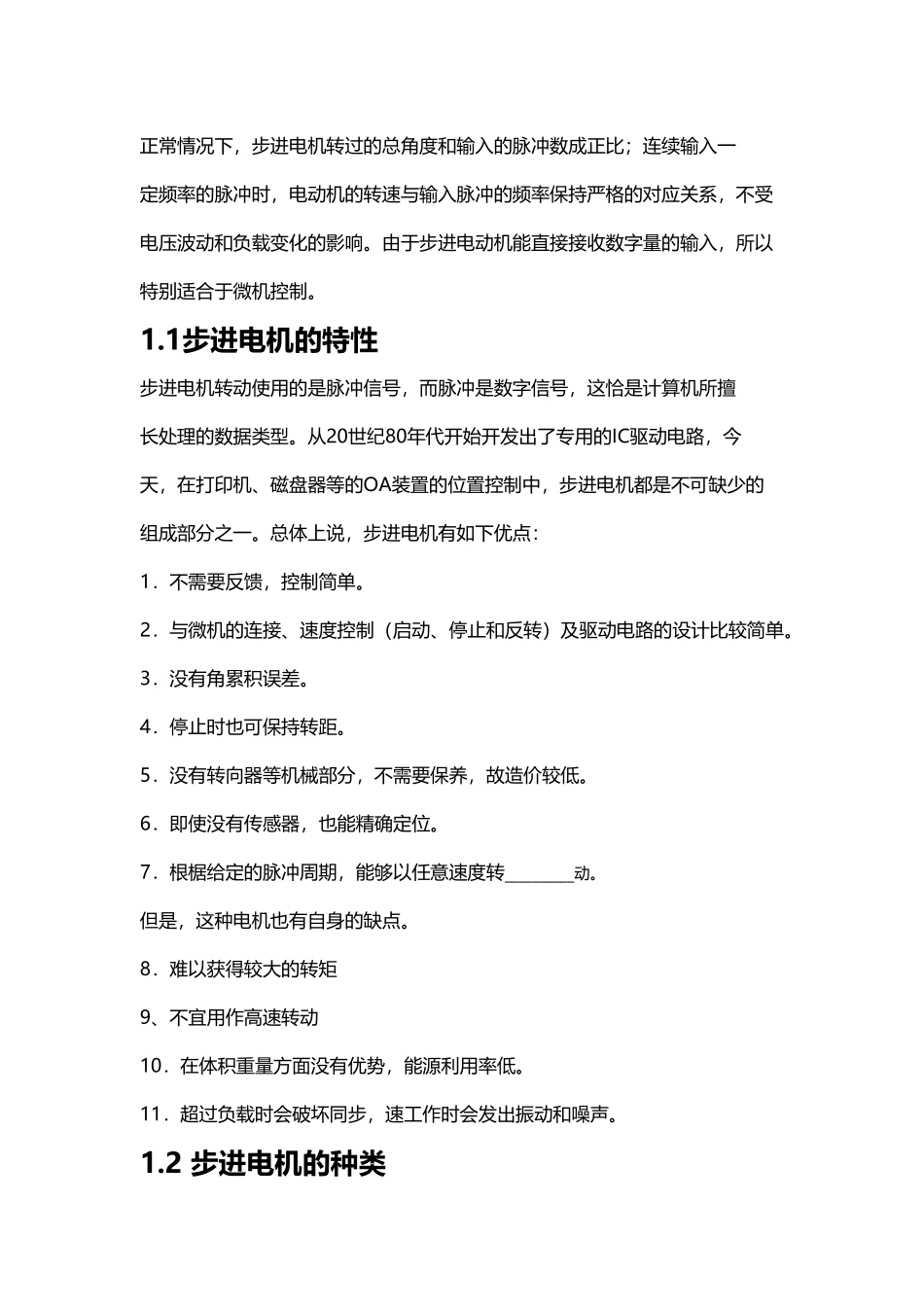

两相四线步进电机(7 页)Good is good, but better carries it.精益求精，善益求善。两相四线励磁式步进电机工作原理本章将介绍在嵌入式平台UP－NETARM2410－S中步进电机的实现。步进电机在各个领域诸如机器人、智能控制、工业控制等方面都有着广泛的应用空间，本章着重介绍步进电机的工作原理及编程实现步进电机驱动的方法，主要内容如下：l 步进电机的概述l 步进电机的工作原理l 和微处理器的总线连接方式l 驱动程序的编程l Linux 下用软件的方法实现步进电机的脉冲分配，用软件的方法代替硬件的脉冲分配器1．步进电机概述步进电机是一种能够将电脉冲信号转换成角位移或线位移的机电元件，它实际上是一种单相或多相同步电动机。单相步进电动机有单路电脉冲驱动，输出功率一般很小，其用途为微小功率驱动。多相步进电动机有多相方波脉冲驱动，用途很广。使用多相步进电动机时，单路电脉冲信号可先通过脉冲分配器转换为多相脉冲信号，在经功率放大后分别送入步进电动机各相绕组。每输入一个脉冲到脉冲分配器，电动机各相的通电状态就发生变化，转子会转过一定的角度（称为步距角）。正常情况下，步进电机转过的总角度和输入的脉冲数成正比；连续输入一定频率的脉冲时，电动机的转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。由于步进电动机能直接接收数字量的输入，所以特别适合于微机控制。1.1步进电机的特性步进电机转动使用的是脉冲信号，而脉冲是数字信号，这恰是计算机所擅长处理的数据类型。从20世纪80年代开始开发出了专用的IC驱动电路，今天，在打印机、磁盘器等的OA装置的位置控制中，步进电机都是不可缺少的组成部分之一。总体上说，步进电机有如下优点：1．不需要反馈，控制简单。2．与微机的连接、速度控制（启动、停止和反转）及驱动电路的设计比较简单。3．没有角累积误差。4．停止时也可保持转距。5．没有转向器等机械部分，不需要保养，故造价较低。6．即使没有传感器，也能精确定位。7．根椐给定的脉冲周期，能够以任意速度转__________动。但是，这种电机也有自身的缺点。8．难以获得较大的转矩9、不宜用作高速转动10．在体积重量方面没有优势，能源利用率低。11．超过负载时会破坏同步，速工作时会发出振动和噪声。1.2 步进电机的种类目前常用的步进电机有三类：1、反应式步进电动机（VR）。采纳高导磁材料构成齿状转子和定子，其结构简单，生产成本低，步距角可以做的相当小，但动态性...
