中考物理压轴题-欧姆定律

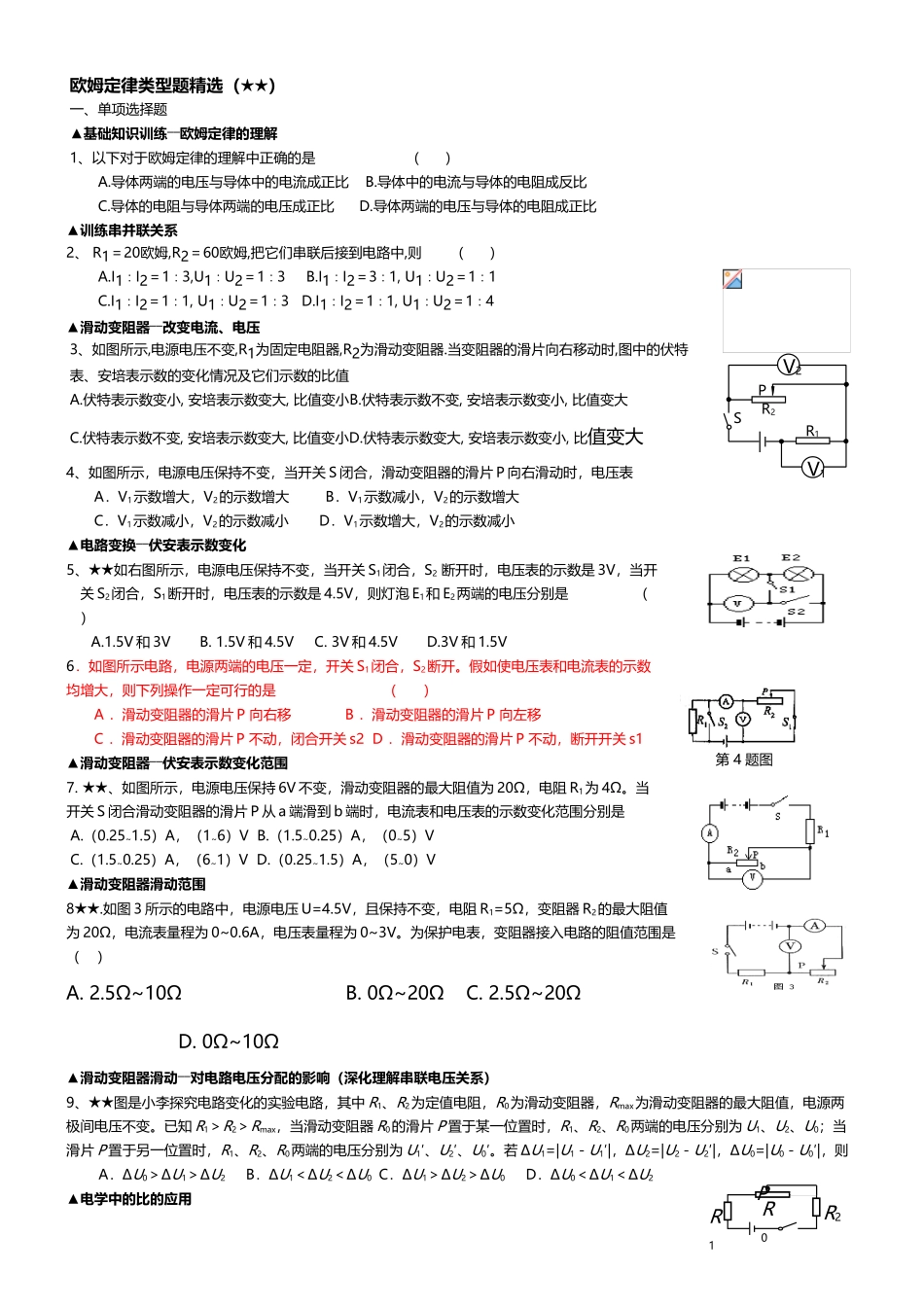

中考物理压轴题-欧姆定律(3页)Good is good, but better carries it.精益求精，善益求善。欧姆定律类型题精选（★★）一、单项选择题▲基础知识训练――欧姆定律的理解1、以下对于欧姆定律的理解中正确的是 （ ）A.导体两端的电压与导体中的电流成正比 B.导体中的电流与导体的电阻成反比C.导体的电阻与导体两端的电压成正比 D.导体两端的电压与导体的电阻成正比▲训练串并联关系2、 R1＝20欧姆,R2＝60欧姆,把它们串联后接到电路中,则 （ ） A.I1∶I2＝1∶3,U1∶U2＝1∶3 B.I1∶I2＝3∶1, U1∶U2＝1∶1C.I1∶I2＝1∶1, U1∶U2＝1∶3 D.I1∶I2＝1∶1, U1∶U2＝1∶4▲滑动变阻器――改变电流、电压3、如图所示,电源电压不变,R1为固定电阻器,R2为滑动变阻器.当变阻器的滑片向右移动时,图中的伏特表、安培表示数的变化情况及它们示数的比值 A.伏特表示数变小, 安培表示数变大, 比值变小B.伏特表示数不变, 安培表示数变小, 比值变大C.伏特表示数不变, 安培表示数变大, 比值变小D.伏特表示数变大, 安培表示数变小, 比值变大4、如图所示，电源电压保持不变，当开关 S 闭合，滑动变阻器的滑片 P 向右滑动时，电压表 A．V1示数增大，V2的示数增大 B．V1示数减小，V2的示数增大 C．V1示数减小，V2的示数减小 D．V1示数增大，V2的示数减小▲电路变换――伏安表示数变化5、★★如右图所示，电源电压保持不变，当开关 S1闭合，S2 断开时，电压表的示数是 3V，当开关 S2闭合，S1断开时，电压表的示数是 4.5V，则灯泡 E1和 E2两端的电压分别是 （ ） A.1.5V 和 3V B. 1.5V 和 4.5V C. 3V 和 4.5V D.3V 和 1.5V6．如图所示电路，电源两端的电压一定，开关 S1闭合，S2断开。假如使电压表和电流表的示数均增大，则下列操作一定可行的是 （ ）A ．滑动变阻器的滑片 P 向右移 B ．滑动变阻器的滑片 P 向左移C ．滑动变阻器的滑片 P 不动，闭合开关 s2 D ．滑动变阻器的滑片 P 不动，断开开关 s1▲滑动变阻器――伏安表示数变化范围7. ★★、如图所示，电源电压保持 6V 不变，滑动变阻器的最大阻值为 20Ω，电阻 R1为 4Ω。当开关 S 闭合滑动变阻器的滑片 P 从 a 端滑到 b 端时，电流表和电压表的示数变化范围分别是 A.（0.25~1.5）A，（1~6）V B.（1.5~0.25）A，（0~5）V C.（1.5~0.25）A，（6~1）V D.（0.25~1.5）A，（5~0）V▲滑动变阻器滑动范围8★★.如图 3 所...
