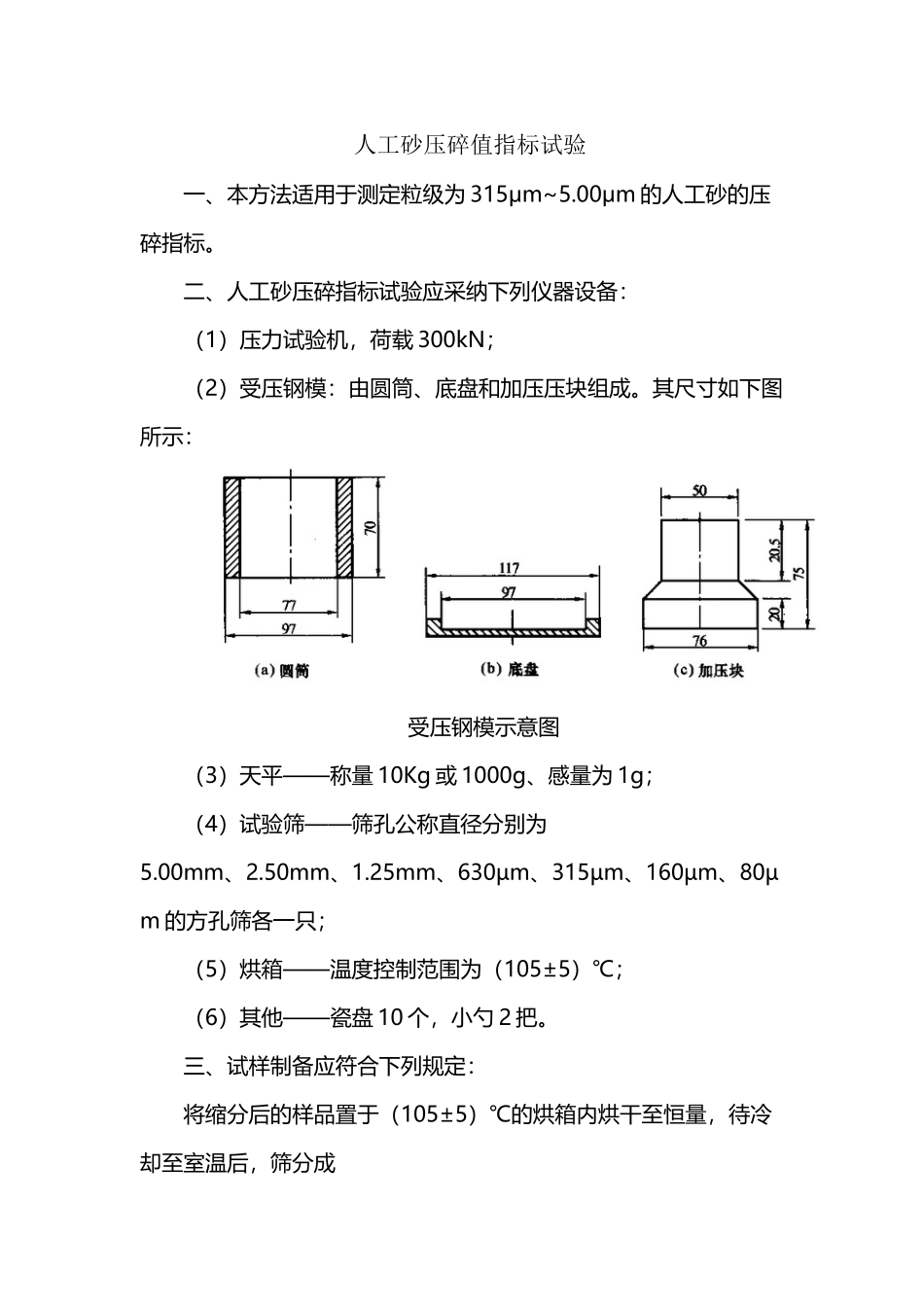

人工砂压碎值指标试验(3页)Good is good, but better carries it.精益求精，善益求善。人工砂压碎值指标试验一、本方法适用于测定粒级为 315μm~5.00μm 的人工砂的压碎指标。二、人工砂压碎指标试验应采纳下列仪器设备： （1）压力试验机，荷载 300kN； （2）受压钢模：由圆筒、底盘和加压压块组成。其尺寸如下图所示：受压钢模示意图（3）天平——称量 10Kg 或 1000g、感量为 1g；（4）试验筛——筛孔公称直径分别为5.00mm、2.50mm、1.25mm、630µm、315µm、160µm、80µm 的方孔筛各一只； （5）烘箱——温度控制范围为（105±5）℃； （6）其他——瓷盘 10 个，小勺 2 把。三、试样制备应符合下列规定： 将缩分后的样品置于（105±5）℃的烘箱内烘干至恒量，待冷却至室温后，筛分成5.00mm~2.50mm、2.50mm~1.25mm、1.25mm~630μm、630μm~315μm 四个粒级，每级试样质量不得少于 1000g。 四、实验步骤应符合下列规定：1.置圆筒于地盘上，组成受压模，将一单级砂样约 300g，装入模内， 使试样距底盘面的高度约为 50mm。2.平整钢模内试样的表面，将加压块放入圆筒内，并转动一周使之与试样均匀接触。 3.将装好试样的受压钢模置于压力机的支承板上，对准压板中心后，开动机器，以 500N/s 的速度加荷。加荷至 25KN 时稳荷 5s后，以同样速度卸荷。 4.取下受压模，移去加压块，倒出压过的试样并称其质量（m0），然后用该粒级的下限筛（如砂样为公称粒级 5.0mm-2.5mm 时，则其下限筛指孔径为 2.50mm 的方孔筛）进行筛分，称出该粒级试样的筛余量（m1）。 五、人工砂的压碎指标按下式计算：1.第 i 单级砂样的压碎指标按下式计算，精确至 0.1%： δi =×100％式中: δi——第 i 单级砂样压碎值指标（％）； m0 ——第 i 单级试样的质量（g）； m1 ——第 i 单级试样的压碎试验后筛余的试样质量（g）。 以三份试样试验结果的算术平均值作为各但立即式样的测定值。2.四级砂样总的压碎值指标按下式计算：δsa =×100％式中：δsa ——总的压碎指标（％），精确至 0.1％； a1、a2、a3、a4——公称直径分别为2.50mm、1.25mm、630µm、315µm 各方孔筛的分计筛余（％）；δ1、δ2、δ3、δ4——公称粒级分别为5.00mm~2.50mm、2.50mm~1.25mm、1.25mm~630μm、630μm~315μm 单级试样压碎指标（％）。(】\^~~#|%:(}…、！！[…)^）；，/-,:<(.
