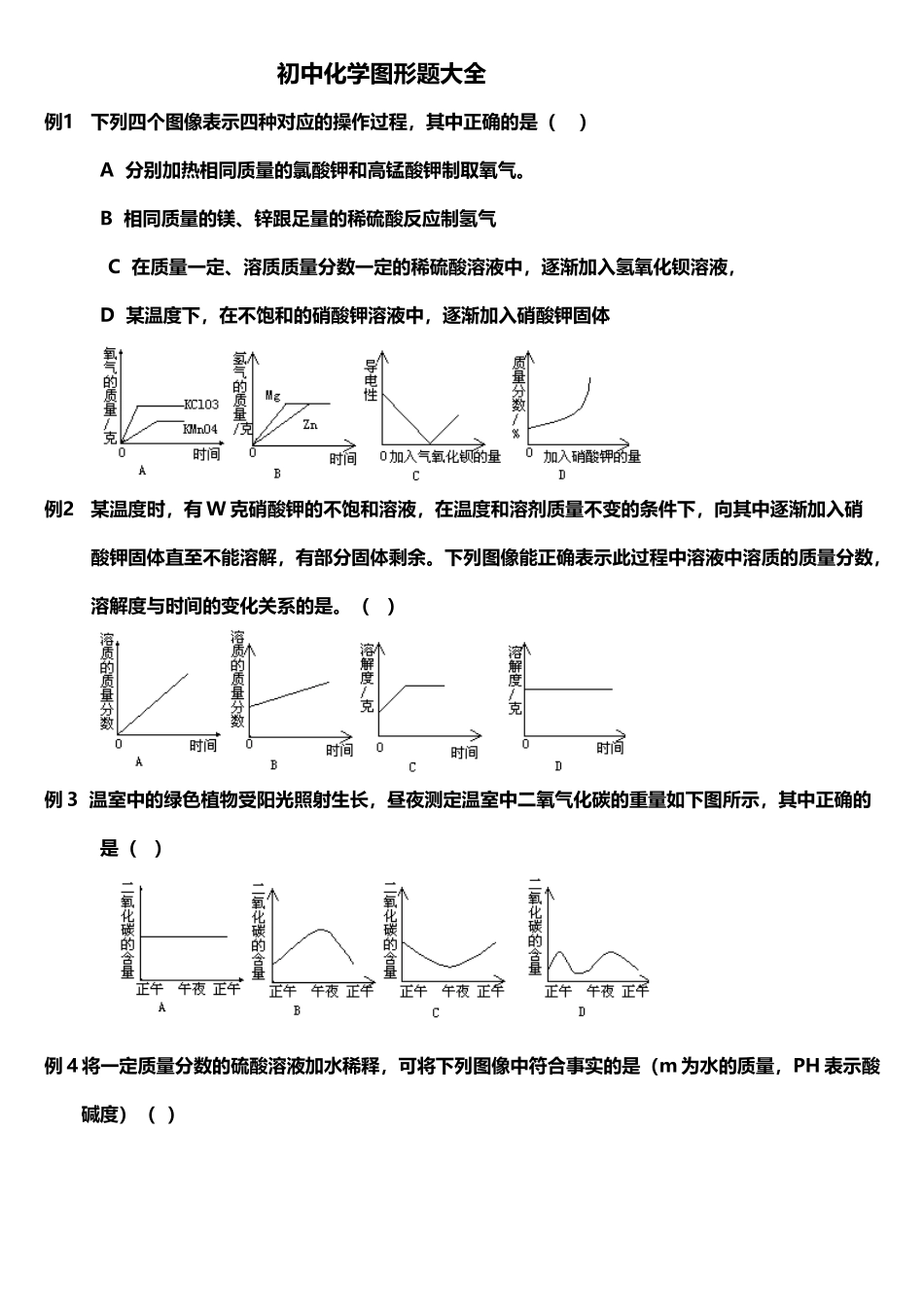

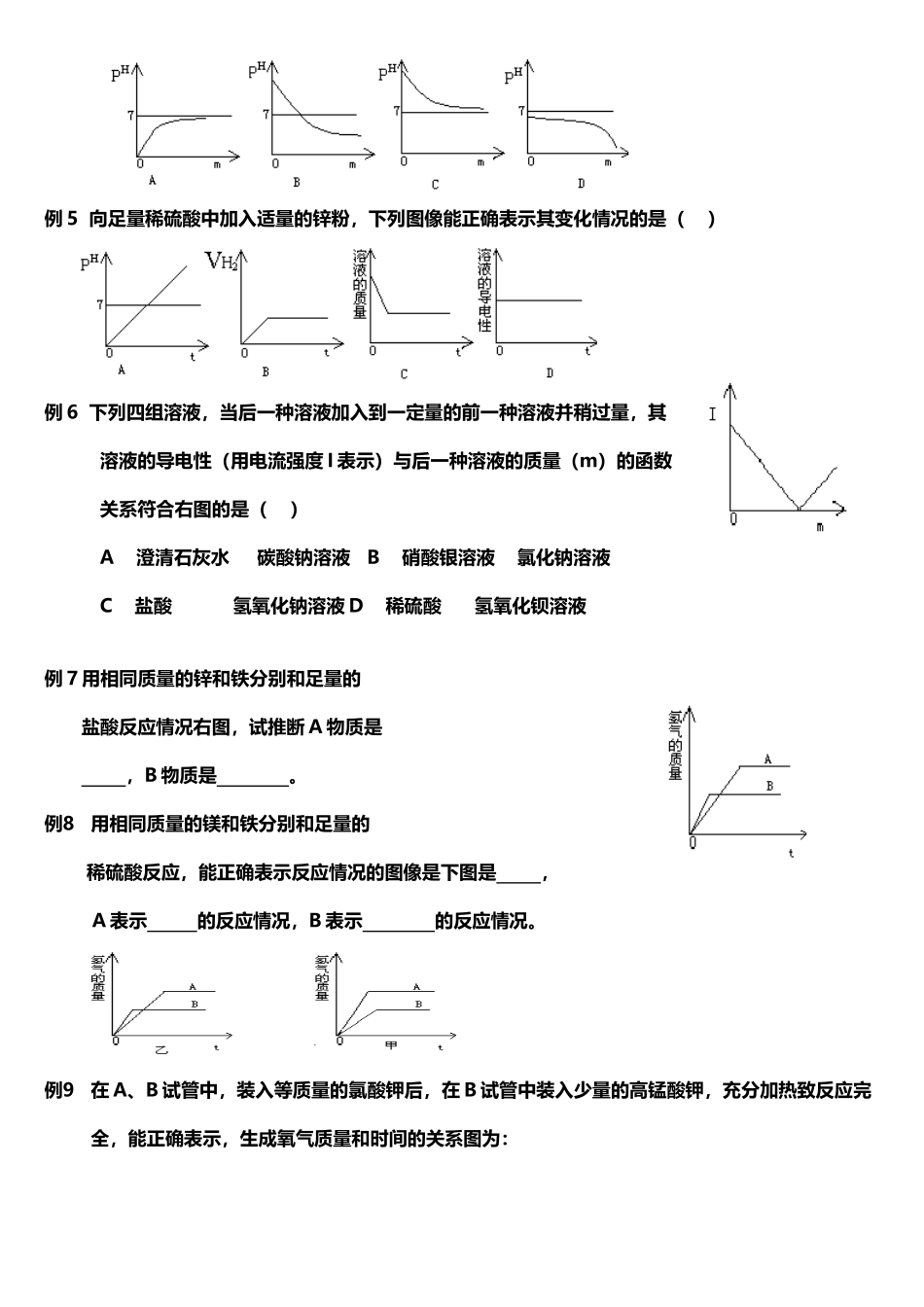

初中化学图像题大全(18 页)Good is good, but better carries it.精益求精，善益求善。初中化学图形题大全例1下列四个图像表示四种对应的操作过程，其中正确的是（ ）A 分别加热相同质量的氯酸钾和高锰酸钾制取氧气。B 相同质量的镁、锌跟足量的稀硫酸反应制氢气C 在质量一定、溶质质量分数一定的稀硫酸溶液中，逐渐加入氢氧化钡溶液，D 某温度下，在不饱和的硝酸钾溶液中，逐渐加入硝酸钾固体例2某温度时，有 W 克硝酸钾的不饱和溶液，在温度和溶剂质量不变的条件下，向其中逐渐加入硝酸钾固体直至不能溶解，有部分固体剩余。下列图像能正确表示此过程中溶液中溶质的质量分数，溶解度与时间的变化关系的是。（ ）例 3 温室中的绿色植物受阳光照射生长，昼夜测定温室中二氧气化碳的重量如下图所示，其中正确的是（ ） 例 4 将一定质量分数的硫酸溶液加水稀释，可将下列图像中符合事实的是（m 为水的质量，PH 表示酸碱度）（ ） 例 5 向足量稀硫酸中加入适量的锌粉，下列图像能正确表示其变化情况的是（ ） 例 6 下列四组溶液，当后一种溶液加入到一定量的前一种溶液并稍过量，其溶液的导电性（用电流强度 I 表示）与后一种溶液的质量（m）的函数关系符合右图的是（ ）A 澄清石灰水 碳酸钠溶液 B 硝酸银溶液 氯化钠溶液 C 盐酸 氢氧化钠溶液 D 稀硫酸 氢氧化钡溶液例 7 用相同质量的锌和铁分别和足量的盐酸反应情况右图，试推断 A 物质是 ，B 物质是 。例8用相同质量的镁和铁分别和足量的稀硫酸反应，能正确表示反应情况的图像是下图是 ， A 表示 的反应情况，B 表示 的反应情况。例9在 A、B 试管中，装入等质量的氯酸钾后，在 B 试管中装入少量的高锰酸钾，充分加热致反应完全，能正确表示，生成氧气质量和时间的关系图为：理由 ， 。例10 下列溶液中通入气体或加入物质，溶液 PH值与通入气体或加入物质质量（M）的关系图相符的是： A 氯化钠溶液中不断通入氯化氢气体B 澄清石灰水不断通入二氧气碳C 盐酸中不断加入氧化钠D 碳酸钠溶液中不断通入氯化氢气体 例11 等质量的 A、B、C 三种金属与足量的稀硫酸反应后生成+2价的硫酸盐，生成氢气的质量（m）与反应时间（T）的关系图如右图所示，则下列说法正确的 A 三种金属原子量是 A＜B＜CB 三种金属的活泼性是 A＞B＞CC 反应消耗硫酸的质量相同D 反应速度最快的是 A，最慢的是 B 例 12 下列四个图像表示四种...
