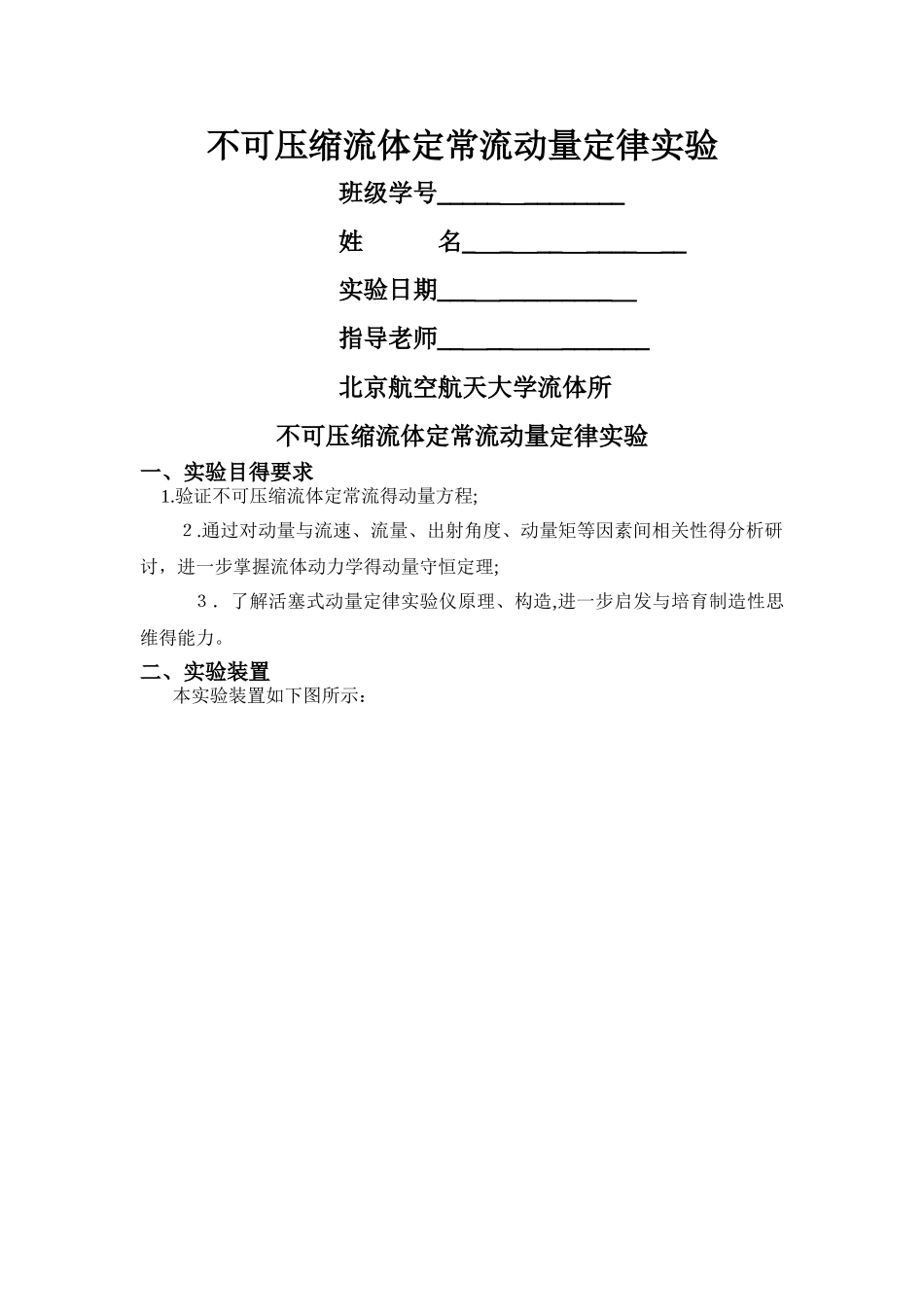

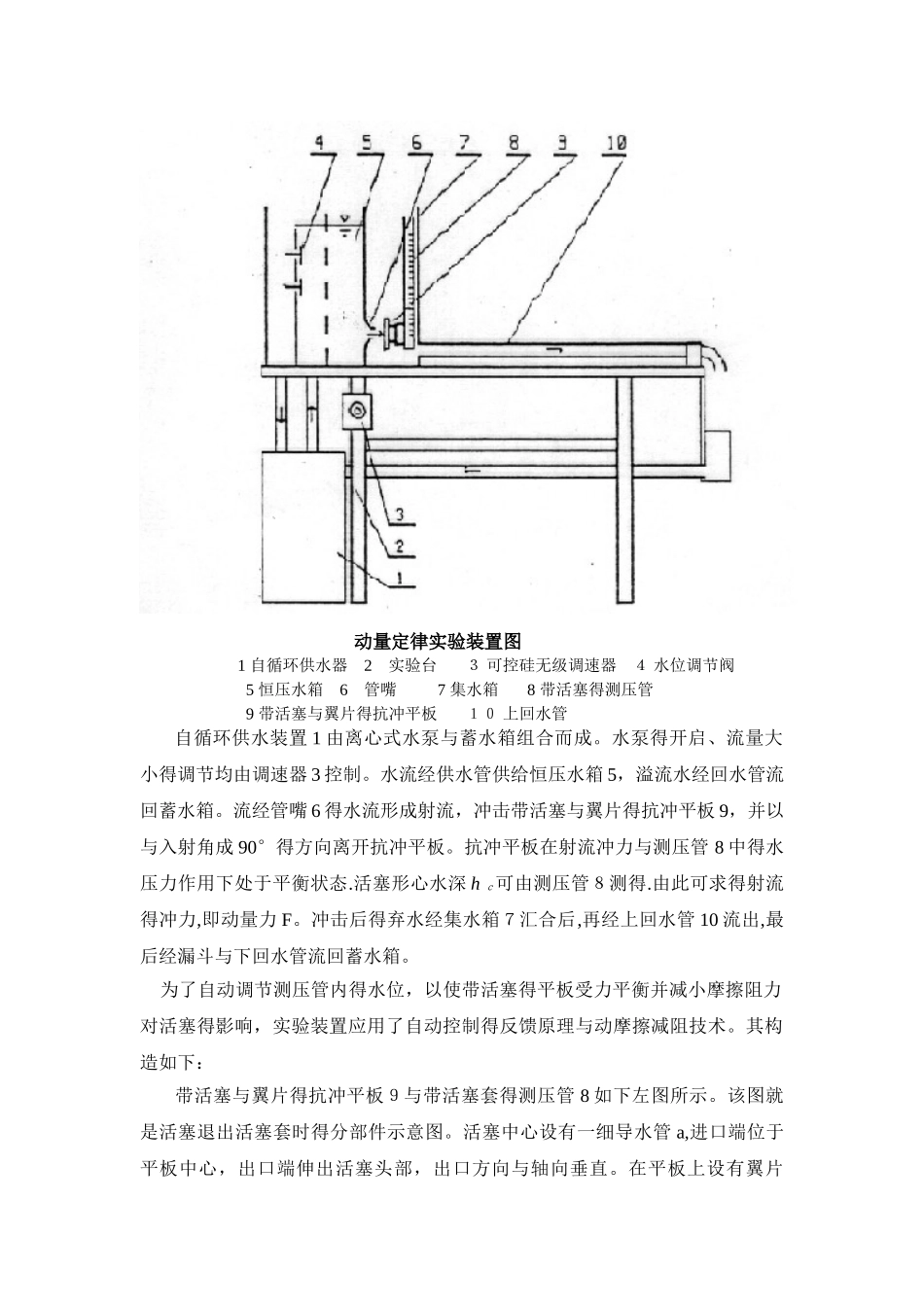

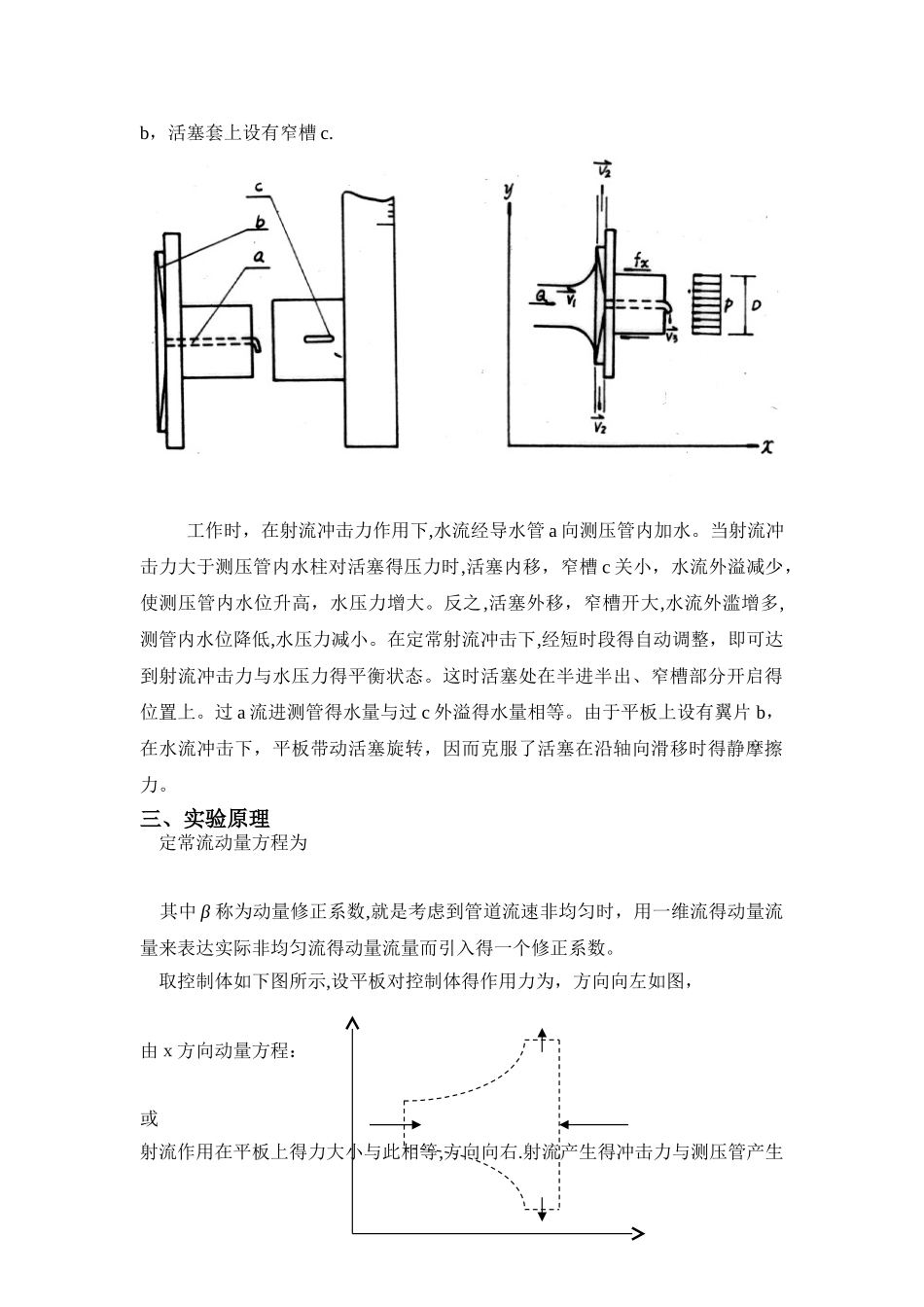

不可压缩流体定常流动量定律实验班级学号_____＿________姓 名_＿_＿__＿____＿__实验日期___＿_________＿指导老师__＿__＿＿_______北京航空航天大学流体所不可压缩流体定常流动量定律实验一、实验目得要求 1.验证不可压缩流体定常流得动量方程; ２.通过对动量与流速、流量、出射角度、动量矩等因素间相关性得分析研讨，进一步掌握流体动力学得动量守恒定理; ３．了解活塞式动量定律实验仪原理、构造,进一步启发与培育制造性思维得能力。二、实验装置 本实验装置如下图所示： 动量定律实验装置图 1 自循环供水器 2 实验台 ３ 可控硅无级调速器 ４ 水位调节阀 5 恒压水箱 6 管嘴 7 集水箱 8 带活塞得测压管 9 带活塞与翼片得抗冲平板 １０ 上回水管 自循环供水装置 1 由离心式水泵与蓄水箱组合而成。水泵得开启、流量大小得调节均由调速器 3 控制。水流经供水管供给恒压水箱 5，溢流水经回水管流回蓄水箱。流经管嘴 6 得水流形成射流，冲击带活塞与翼片得抗冲平板 9，并以与入射角成 90°得方向离开抗冲平板。抗冲平板在射流冲力与测压管 8 中得水压力作用下处于平衡状态.活塞形心水深 h ｃ可由测压管８测得.由此可求得射流得冲力,即动量力 F。冲击后得弃水经集水箱７汇合后,再经上回水管 10 流出,最后经漏斗与下回水管流回蓄水箱。 为了自动调节测压管内得水位，以使带活塞得平板受力平衡并减小摩擦阻力对活塞得影响，实验装置应用了自动控制得反馈原理与动摩擦减阻技术。其构造如下： 带活塞与翼片得抗冲平板９与带活塞套得测压管 8 如下左图所示。该图就是活塞退出活塞套时得分部件示意图。活塞中心设有一细导水管 a,进口端位于平板中心，出口端伸出活塞头部，出口方向与轴向垂直。在平板上设有翼片b，活塞套上设有窄槽 c. 工作时，在射流冲击力作用下,水流经导水管 a 向测压管内加水。当射流冲击力大于测压管内水柱对活塞得压力时,活塞内移，窄槽 c 关小，水流外溢减少，使测压管内水位升高，水压力增大。反之,活塞外移，窄槽开大,水流外滥增多,测管内水位降低,水压力减小。在定常射流冲击下,经短时段得自动调整，即可达到射流冲击力与水压力得平衡状态。这时活塞处在半进半出、窄槽部分开启得位置上。过 a 流进测管得水量与过 c 外溢得水量相等。由于平板上设有翼片 b，在水流冲击下，平板带动活塞旋转，因而克服了活塞在沿轴向滑移时得静摩擦力。三、实验原理 定常流动量方程...
