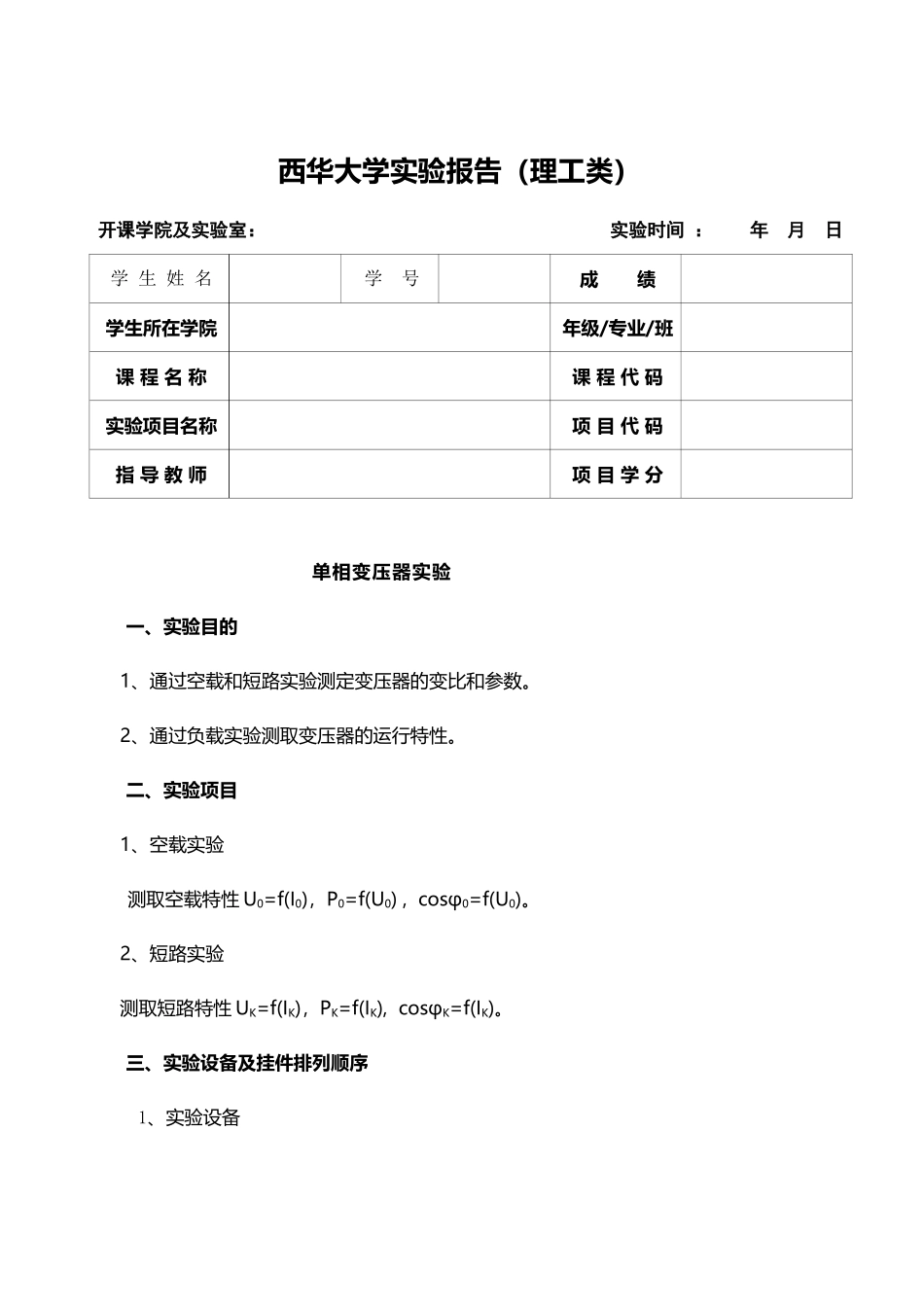

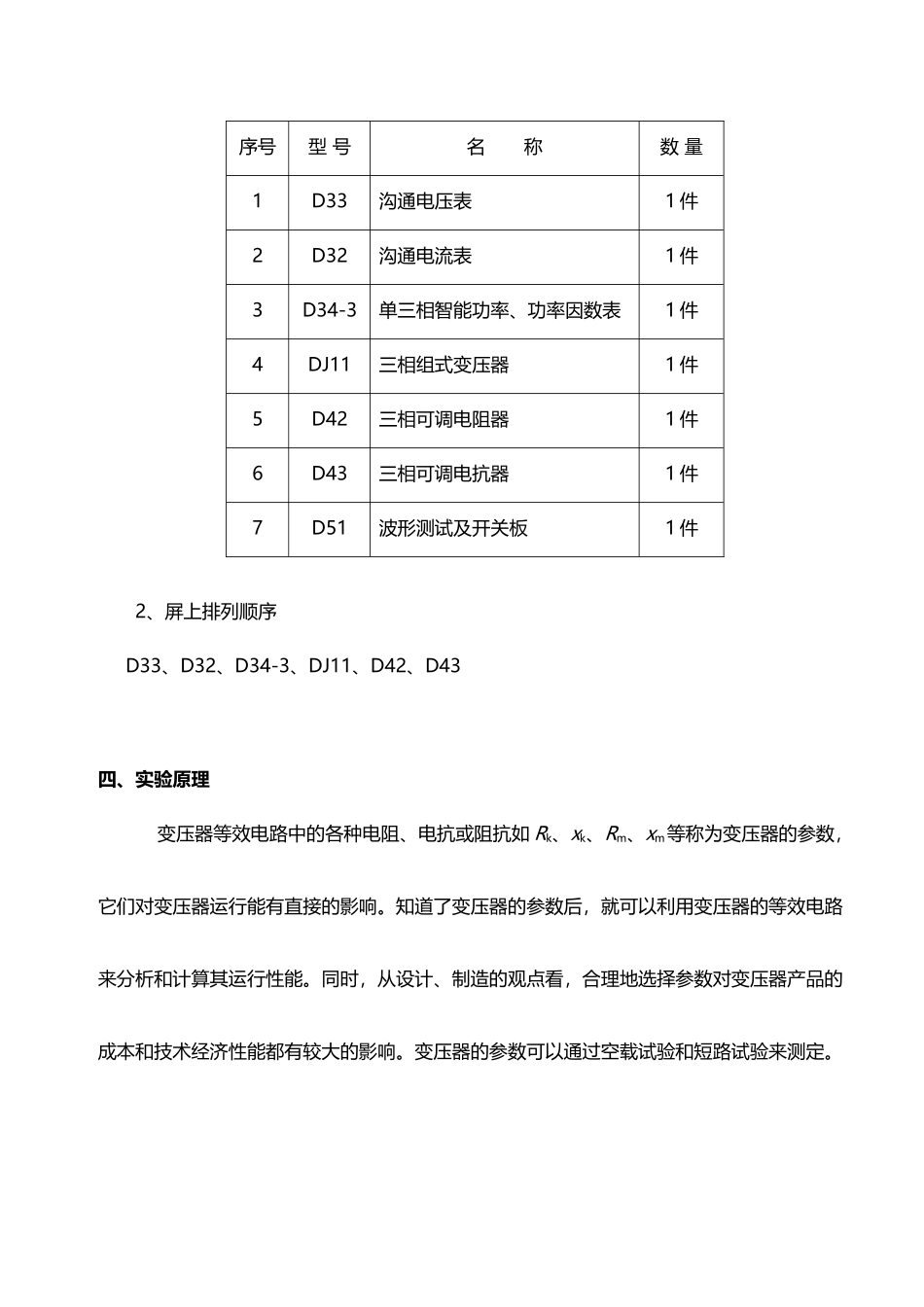

单相变压器实验(5 页)Good is good, but better carries it.精益求精，善益求善。西华大学实验报告（理工类）开课学院及实验室： 实验时间 ： 年 月 日学 生 姓 名学 号成 绩学生所在学院年级/专业/班课 程 名 称课 程 代 码实验项目名称项 目 代 码指 导 教 师项 目 学 分单相变压器实验一、实验目的 1、通过空载和短路实验测定变压器的变比和参数。 2、通过负载实验测取变压器的运行特性。二、实验项目 1、空载实验 测取空载特性 U0=f(I0)，P0=f(U0) , cosφ0=f(U0)。 2、短路实验 测取短路特性 UK=f(IK)，PK=f(IK), cosφK=f(IK)。三、实验设备及挂件排列顺序1、实验设备序号型 号名 称数 量1D33沟通电压表1 件2D32沟通电流表1 件3D34-3单三相智能功率、功率因数表1 件4DJ11三相组式变压器1 件5D42三相可调电阻器1 件6D43三相可调电抗器1 件7D51波形测试及开关板1 件 2、屏上排列顺序 D33、D32、D34-3、DJ11、D42、D43四、实验原理 变压器等效电路中的各种电阻、电抗或阻抗如 Rk、xk、Rm、xm等称为变压器的参数，它们对变压器运行能有直接的影响。知道了变压器的参数后，就可以利用变压器的等效电路来分析和计算其运行性能。同时，从设计、制造的观点看，合理地选择参数对变压器产品的成本和技术经济性能都有较大的影响。变压器的参数可以通过空载试验和短路试验来测定。空载实验用于测定变压器的激磁阻抗。实验时为安全起见，通常在变压器低压侧加电压，将高压侧开路，然后通过三表（电压、电流、功率表）测得变压器在空载时的原边电压、电流及功率，再通过计算间接求得变压器的激磁阻抗。短路实验用于测定变压器的短路阻抗。实验时通常在变压器高压侧加电压，将低压侧直接短路，，然后通过三表（电压、电流、功率表）测得变压器在短路时的原边电压、电流及功率，再通过计算间接求得变压器的短路阻抗。 五、实验步骤图 2-4-1 空载实验接线图 1、空载实验 1）在三相调压沟通电源断电的条件下，按图 2-4-1 接线。被测变压器选用三相组式变压器 DJ11 中的一只作为单相变压器，其额定容量 Sn=50VA，U1N/U2N=127/31.8V，I1N/I2N=0.4/1.6A。变压器的低压线圈 a、x 接电源，高压线圈 A、X 开路。2）选好所有电表量程。将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。 3）合上沟通电源总开关，按下“开”按钮，便接通了三相沟通电源。调节三相...
