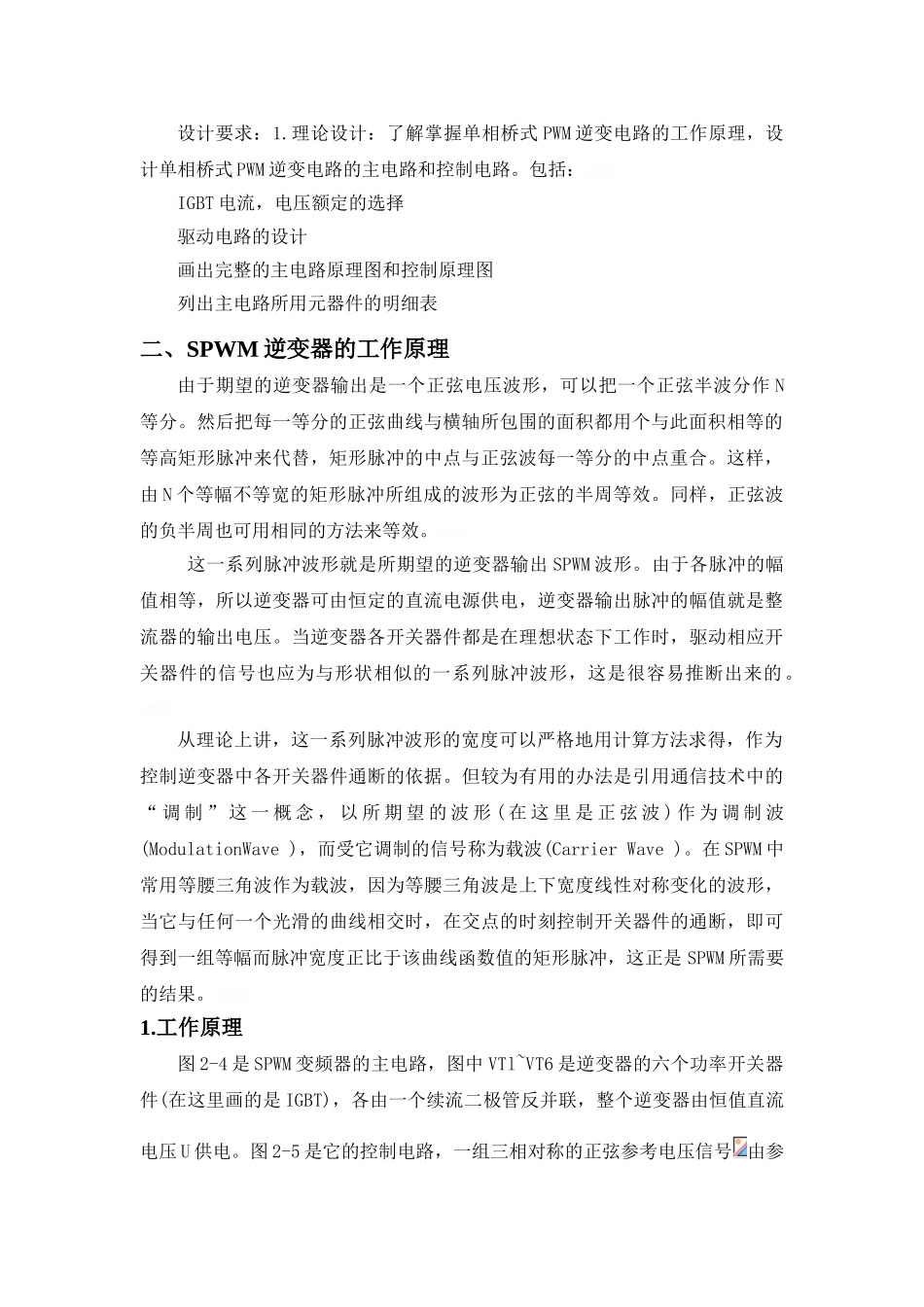

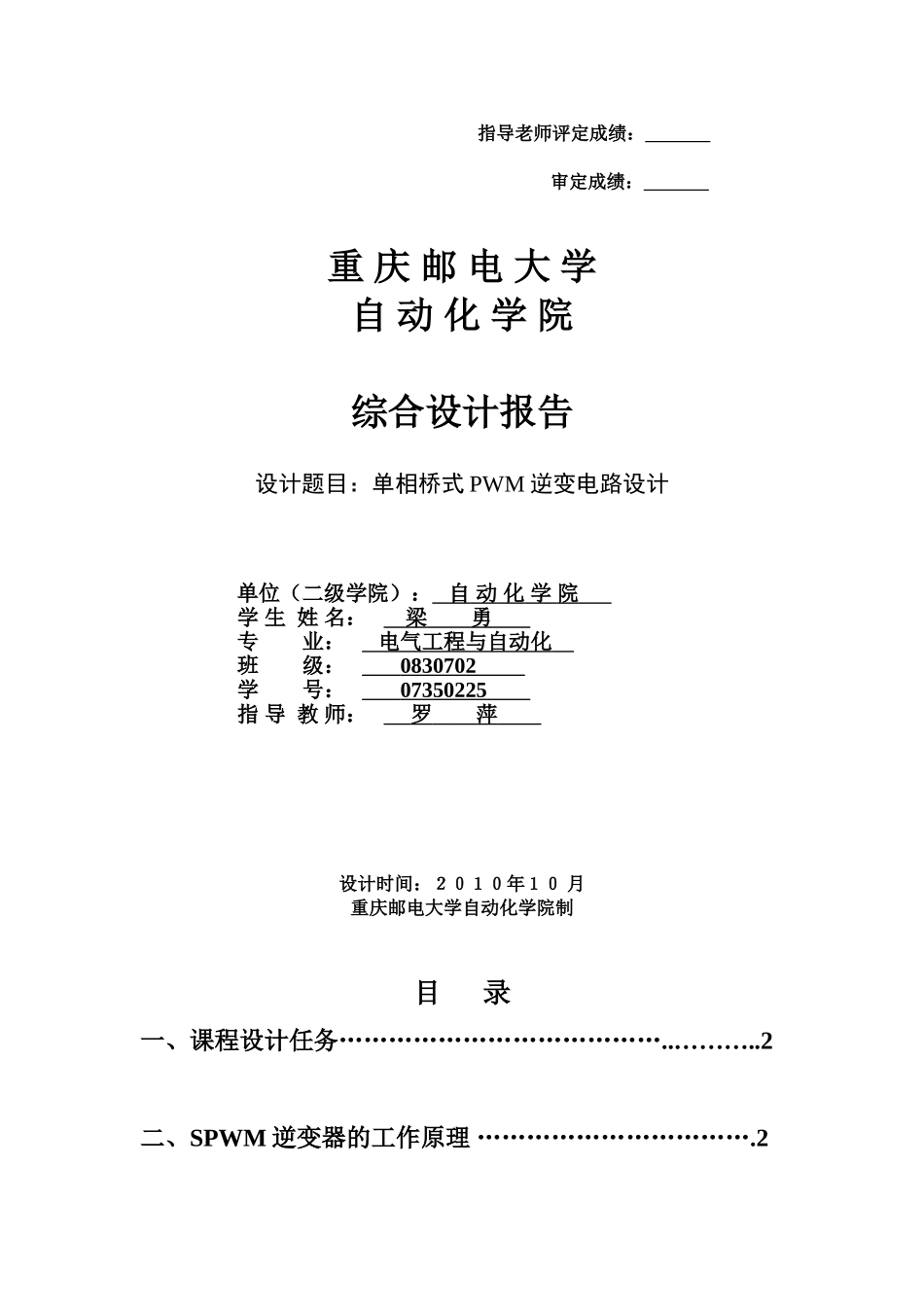

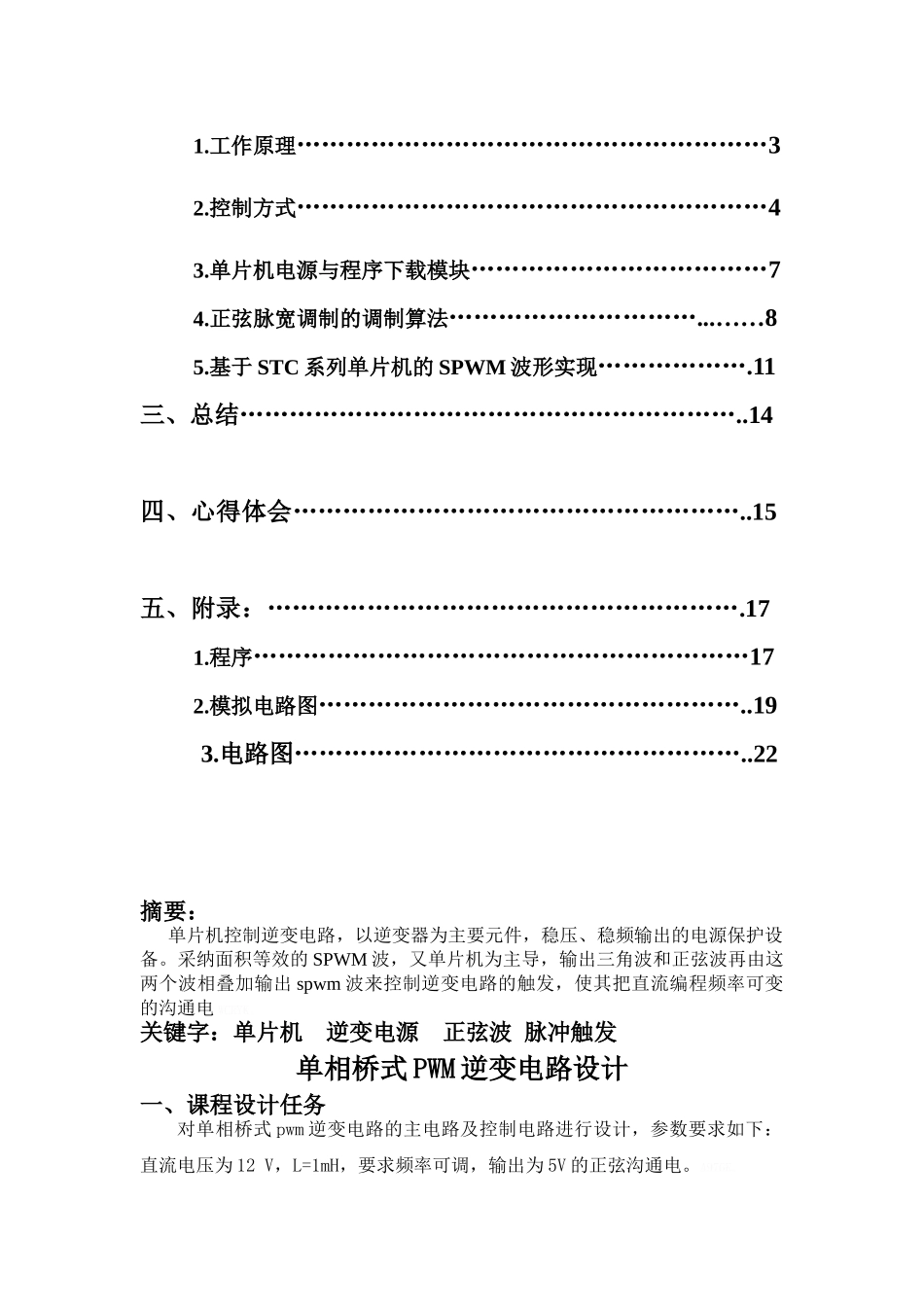

指导老师评定成绩： 审定成绩： 重 庆 邮 电 大 学自 动 化 学 院综合设计报告 设计题目：单相桥式 PWM 逆变电路设计单位（二级学院）： 自 动 化 学 院 学 生 姓 名： 梁 勇 专 业： 电气工程与自动化 班 级： 0830702 学 号： 07350225 指 导 教 师： 罗 萍 设计时间：２０１０年１０ 月重庆邮电大学自动化学院制目 录一、课程设计任务…………………………………..………..2二、SPWM 逆变器的工作原理 …………………………….21.工作原理…………………………………………………32.控制方式…………………………………………………43.单片机电源与程序下载模块………………………………74.正弦脉宽调制的调制算法…………………………...……85.基于 STC 系列单片机的 SPWM 波形实现……………….11三、总结……………………………………………………..14四、心得体会………………………………………………..15五、附录：………………………………………………….171.程序……………………………………………………172.模拟电路图……………………………………………..193.电路图………………………………………………..22摘要：单片机控制逆变电路，以逆变器为主要元件，稳压、稳频输出的电源保护设备。采纳面积等效的 SPWM 波，又单片机为主导，输出三角波和正弦波再由这两个波相叠加输出 spwm 波来控制逆变电路的触发，使其把直流编程频率可变的沟通电 WCRYK。关键字：单片机 逆变电源 正弦波 脉冲触发单相桥式 PWM 逆变电路设计一、课程设计任务对单相桥式 pwm 逆变电路的主电路及控制电路进行设计，参数要求如下：直流电压为 12 V，L=1mH，要求频率可调，输出为 5V 的正弦沟通电。A97GK。设计要求：1.理论设计：了解掌握单相桥式 PWM 逆变电路的工作原理，设计单相桥式 PWM 逆变电路的主电路和控制电路。包括：gR5p0。IGBT 电流，电压额定的选择驱动电路的设计画出完整的主电路原理图和控制原理图列出主电路所用元器件的明细表二、SPWM 逆变器的工作原理由于期望的逆变器输出是一个正弦电压波形，可以把一个正弦半波分作 N等分。然后把每一等分的正弦曲线与横轴所包围的面积都用个与此面积相等的等高矩形脉冲来代替，矩形脉冲的中点与正弦波每一等分的中点重合。这样，由 N 个等幅不等宽的矩形脉冲所组成的波形为正弦的半周等效。同样，正弦波的负半周也可用...
