基坑支护变形监测方案

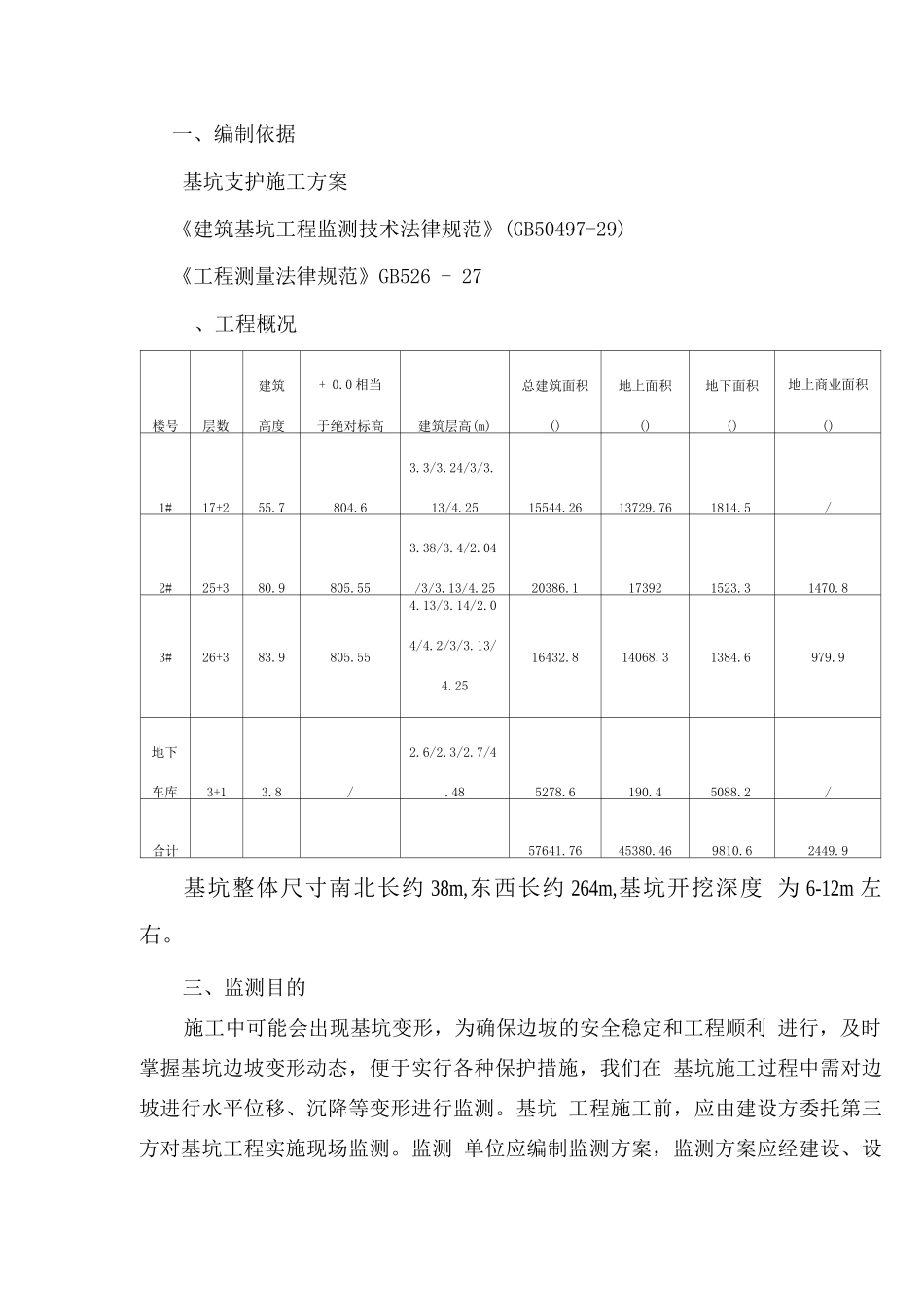

一、编制依据基坑支护施工方案《建筑基坑工程监测技术法律规范》(GB50497-29)《工程测量法律规范》GB526 - 27、工程概况楼号层数建筑高度+ 0.0 相当于绝对标高建筑层高(m)总建筑面积()地上面积()地下面积()地上商业面积()1#17+255.7804.63.3/3.24/3/3.13/4.2515544.2613729.761814.5/2#25+380.9805.553.38/3.4/2.04/3/3.13/4.2520386.1173921523.31470.83#26+383.9805.554.13/3.14/2.04/4.2/3/3.13/4.2516432.814068.31384.6979.9地下车库3+13.8/2.6/2.3/2.7/4.485278.6190.45088.2/合计57641.7645380.469810.62449.9基坑整体尺寸南北长约 38m,东西长约 264m,基坑开挖深度 为 6-12m 左右。三、监测目的施工中可能会出现基坑变形，为确保边坡的安全稳定和工程顺利 进行，及时掌握基坑边坡变形动态，便于实行各种保护措施，我们在 基坑施工过程中需对边坡进行水平位移、沉降等变形进行监测。基坑 工程施工前，应由建设方委托第三方对基坑工程实施现场监测。监测 单位应编制监测方案，监测方案应经建设、设计、监理等单位认可。四、为保证测量的准确性与及时性专门成立测量小组组长：吉海伟副组长：冯利剑、景绚组员：曹子飞、孙振英、李杰五、监测项目基坑边坡水平位移和竖向位移、南侧围墙的沉降。1、基坑边坡位移监测1.1 监测点设置在基坑边坡第一步土方与第二步土方过渡平台处设置边坡位移 监测点，监测点间距为 20m，水平位移和竖向位移监测点为共用点。1.2 监测点制作利用全站仪将一根 3mm 长的① 18 钢筋固定在过渡平台接处，要 求钢筋端部平整并刻有十字丝，钢筋的端部与硬化地面上表面相平。1.3 监测点保护在施工过程中，加强对监测点的保护，不得随意破坏，以保持监 测数据的准确性和连续性。1.4 监测方法采纳全站仪来进行观测，利用甲方给定的 1#、3#基准点坐标测设 监测点的坐标，测量两次，取平均值作为初始值，以保证无误。1.5 监测周期基坑第二步土方开挖前应先行观测，确定初始值。首次观测时， 对各观测点连续观测 2 次，取中数作为初始值，以后每次观测值均应 与初始值进行比较，以求得位移量。开挖期间一天一次；开挖后 7 天 内一天一次；开挖后 7-14 天, 2 天一次；14-28 天, 5 天一次；开挖 28 天后，10 天一次，异常、下雨时随时监测。1.6 边坡变形监测报警值按 1 级基坑考虑预警值为基坑深度的 4%。控制即：最大 12mx 4%o=48mm。2、南侧围墙沉降变形监测2.1 监测点设置监...
