多信号发生器资料

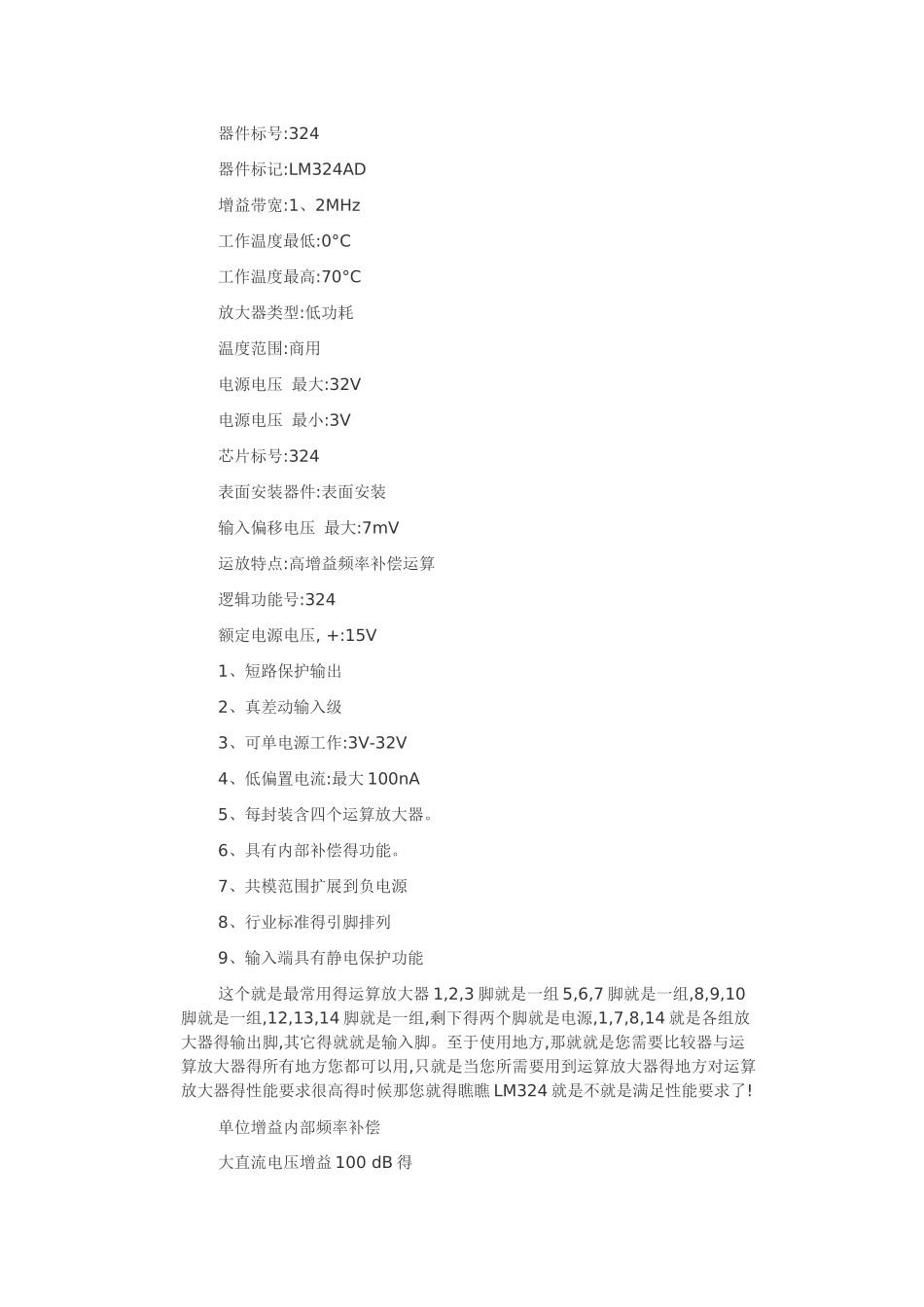

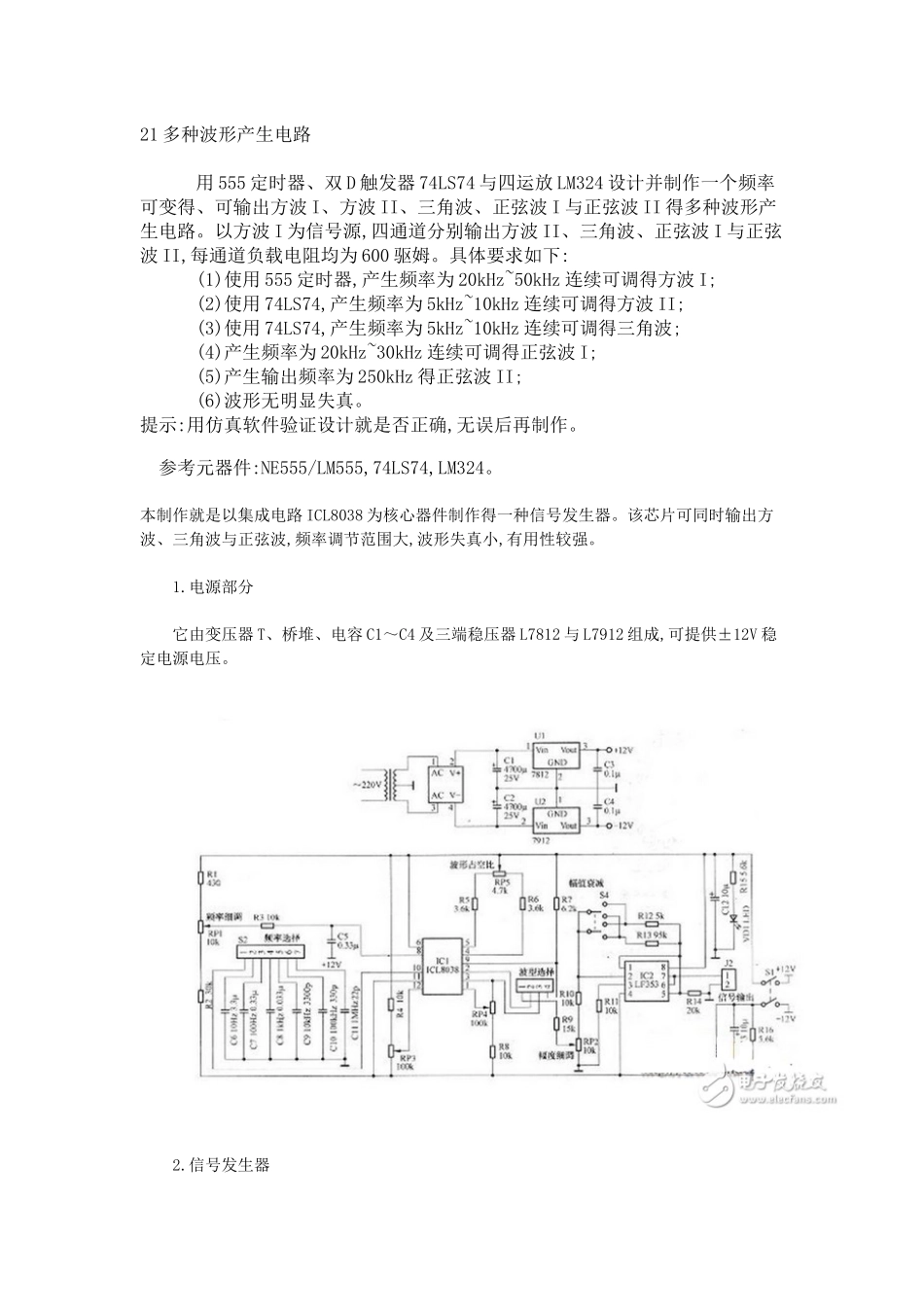

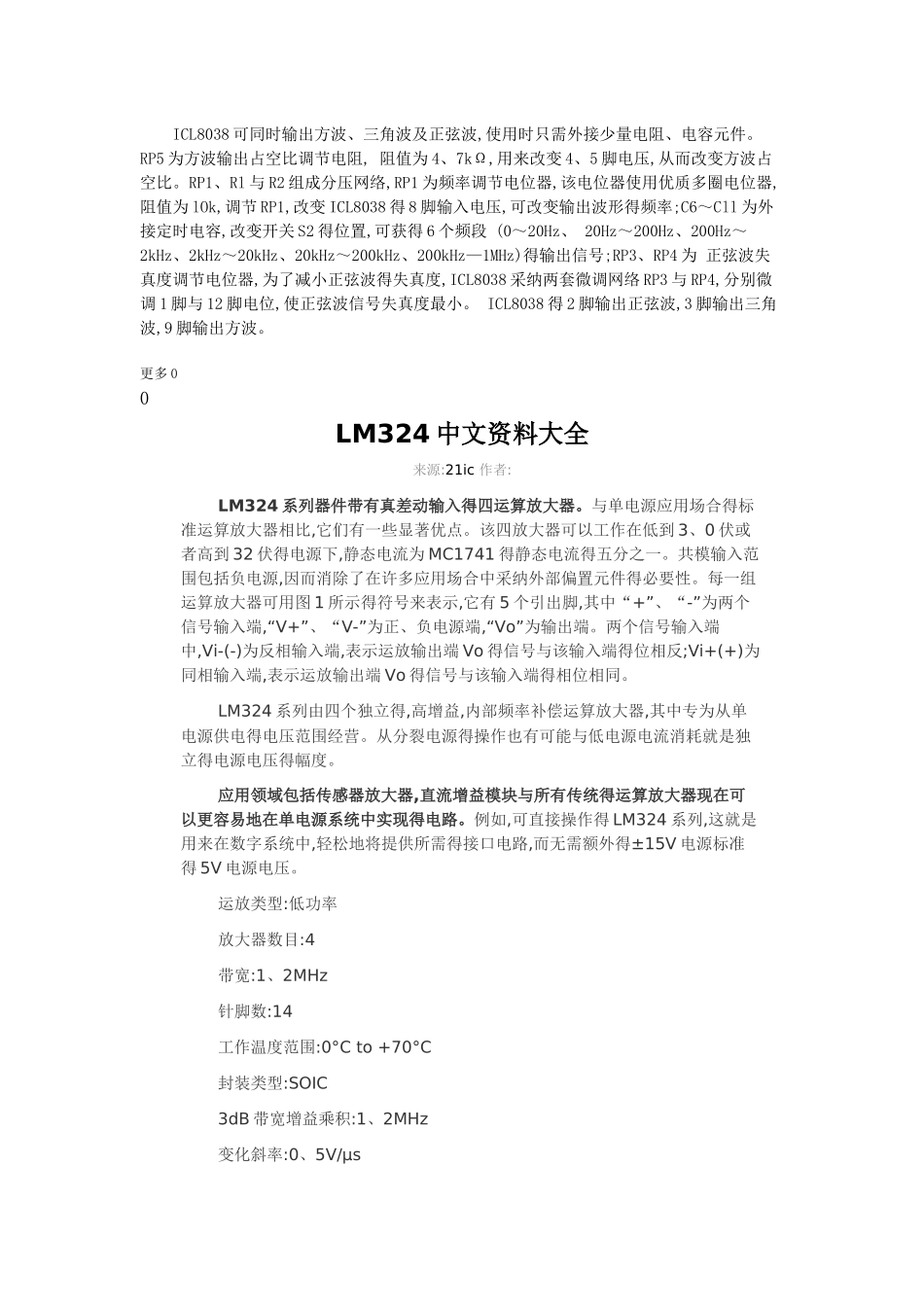

21 多种波形产生电路 用 555 定时器、双 D 触发器 74LS74 与四运放 LM324 设计并制作一个频率可变得、可输出方波 I、方波 II、三角波、正弦波 I 与正弦波 II 得多种波形产生电路。以方波 I 为信号源,四通道分别输出方波 II、三角波、正弦波 I 与正弦波 II,每通道负载电阻均为 600 驱姆。具体要求如下: (1)使用 555 定时器,产生频率为 20kHz~50kHz 连续可调得方波 I; (2)使用 74LS74,产生频率为 5kHz~10kHz 连续可调得方波 II; (3)使用 74LS74,产生频率为 5kHz~10kHz 连续可调得三角波; (4)产生频率为 20kHz~30kHz 连续可调得正弦波 I; (5)产生输出频率为 250kHz 得正弦波 II; (6)波形无明显失真。提示:用仿真软件验证设计就是否正确,无误后再制作。 参考元器件:NE555/LM555,74LS74,LM324。本制作就是以集成电路 ICL8038 为核心器件制作得一种信号发生器。该芯片可同时输出方波、三角波与正弦波,频率调节范围大,波形失真小,有用性较强。 1.电源部分 它由变压器 T、桥堆、电容 C1～C4 及三端稳压器 L7812 与 L7912 组成,可提供±12V 稳定电源电压。 2.信号发生器 ICL8038 可同时输出方波、三角波及正弦波,使用时只需外接少量电阻、电容元件。RP5 为方波输出占空比调节电阻, 阻值为 4、7kΩ,用来改变 4、5 脚电压,从而改变方波占空比。RP1、Rl 与 R2 组成分压网络,RP1 为频率调节电位器,该电位器使用优质多圈电位器, 阻值为 lOk,调节 RP1,改变 ICL8038 得 8 脚输入电压,可改变输出波形得频率;C6～Cll 为外接定时电容,改变开关 S2 得位置,可获得 6 个频段 (0～20Hz、 20Hz～200Hz、200Hz～2kHz、2kHz～20kHz、20kHz～200kHz、200kHz—1MHz)得输出信号;RP3、RP4 为 正弦波失真度调节电位器,为了减小正弦波得失真度,ICL8038 采纳两套微调网络 RP3 与 RP4,分别微调 1 脚与 12 脚电位,使正弦波信号失真度最小。 ICL8038 得 2 脚输出正弦波,3 脚输出三角波,9 脚输出方波。更多 00 LM324 中文资料大全来源:21ic 作者:LM324 系列器件带有真差动输入得四运算放大器。与单电源应用场合得标准运算放大器相比,它们有一些显著优点。该四放大器可以工作在低到 3、0 伏或者高到 32 伏得电源下,静态电流为 MC1741 得静态电流得五分之一。共模输入范围包括负电源,因而消除了在许多应用场合中采纳外部偏置元件得必要性。每一组运算放大器可用图 1...
