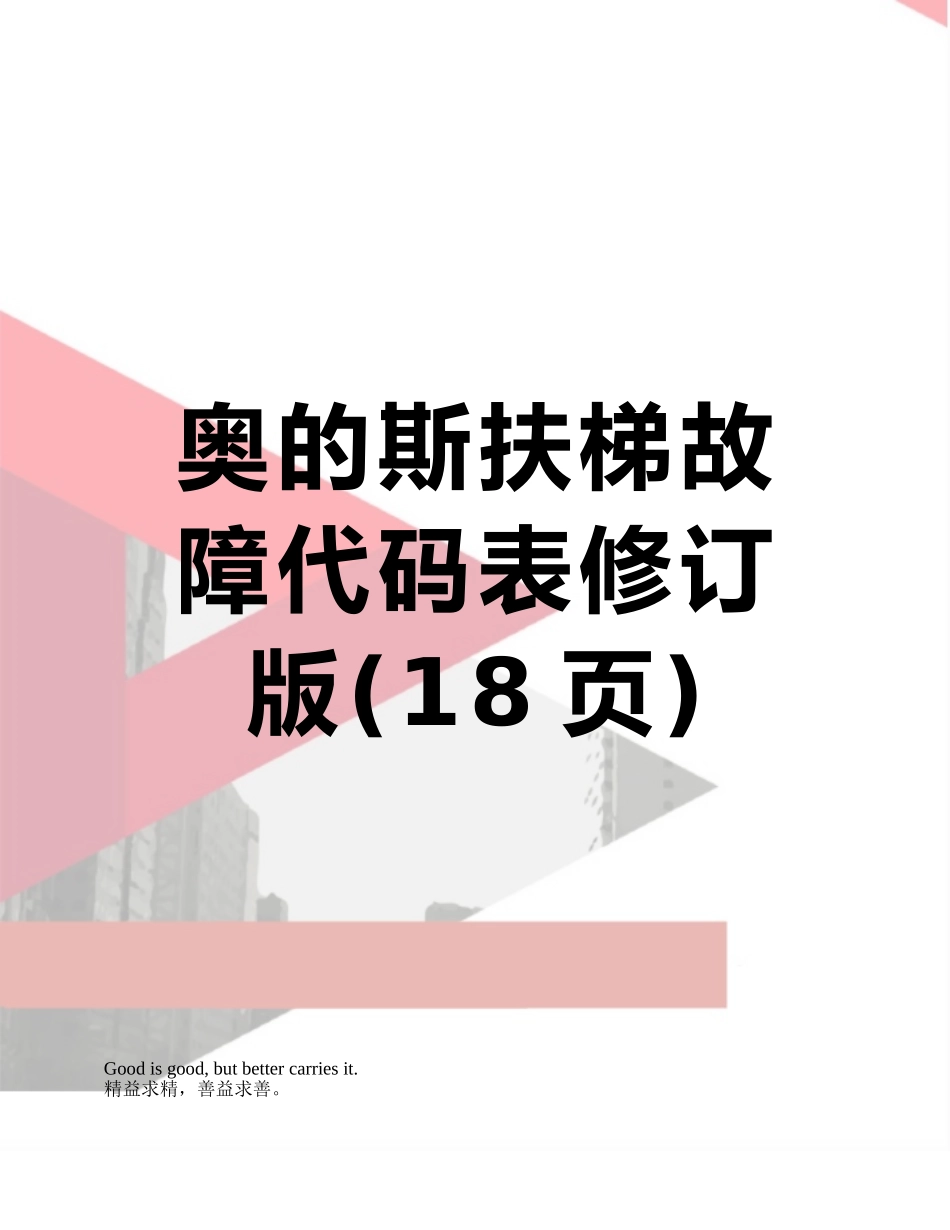

奥的斯扶梯故障代码表修订版

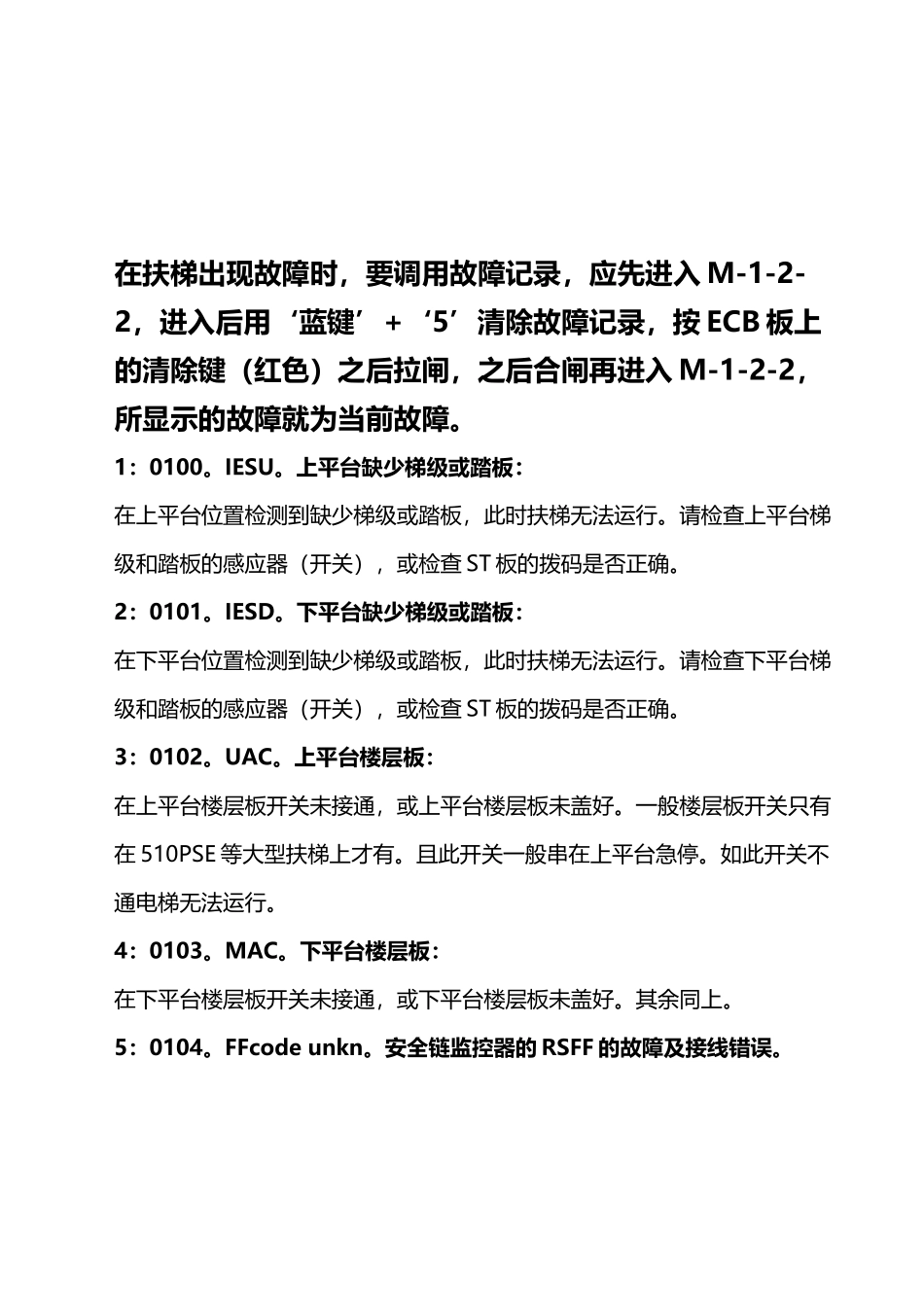

奥的斯扶梯故障代码表修订版(18 页)Good is good, but better carries it.精益求精，善益求善。在扶梯出现故障时，要调用故障记录，应先进入 M-1-2-2，进入后用‘蓝键’+‘5’清除故障记录，按 ECB 板上的清除键（红色）之后拉闸，之后合闸再进入 M-1-2-2，所显示的故障就为当前故障。1：0100。IESU。上平台缺少梯级或踏板：在上平台位置检测到缺少梯级或踏板，此时扶梯无法运行。请检查上平台梯级和踏板的感应器（开关），或检查 ST 板的拨码是否正确。2：0101。IESD。下平台缺少梯级或踏板：在下平台位置检测到缺少梯级或踏板，此时扶梯无法运行。请检查下平台梯级和踏板的感应器（开关），或检查 ST 板的拨码是否正确。3：0102。UAC。上平台楼层板：在上平台楼层板开关未接通，或上平台楼层板未盖好。一般楼层板开关只有在 510PSE 等大型扶梯上才有。且此开关一般串在上平台急停。如此开关不通电梯无法运行。4：0103。MAC。下平台楼层板：在下平台楼层板开关未接通，或下平台楼层板未盖好。其余同上。5：0104。FFcode unkn。安全链监控器的 RSFF 的故障及接线错误。此板在上机仓电源柜内。一般在安装阶段会出现接线错误，在维修阶段 RSFF板损坏，多是因为输入电压（+30V）错误或地线压接不牢。再有就是因为串行通讯线松动或虚接，在 ECB 板未能得到输入信号。6：0105。BLW2。刹车垫磨损装置（S32）静态时检测。S32 开关在图纸的 20-C4，通过 ST1 通讯板的 P3-5 到 P3-6 与 ECB 进行通讯。此开关主要作用是保证抱闸刹车片的厚度，以保证抱闸能够有足够的抱紧度。（在一般的扶梯上没有此开关）7：0106。TMOT。电梯过热保护，冷却后检查接线。此故障多表现为电梯运行一段时间后出现停梯，现场电机热度高，待等一段时间后可继续运行。此时应检查电机接线是否松动，大线压接是否牢固。8：0108。BLS（lift）。启动后抱闸不能提升（S33）此时控制柜内继电器吸合正常，但电梯无法运行。请检查抱闸线圈是否良好，电压是否正常。S33 开关是通过 ST2 通讯板的 P3-8 到 P3-7（图纸 21-C3）与 ECB 板进行通讯。假如线圈都正常请检查 ST2 板和串行通讯线。另请检查抱闸顶丝及抱闸弹簧调整是否正确。9：0109。BLS（drop）。抱闸提升后不能复位此故障一般在停电梯时出现，表现为停梯后溜车距离长（现场安装标准为空载下行制停距离≥ 0.2M、有载下行制动距离≤ 1.0M），无法再次启动。此时应检查继电器接点是否有...
