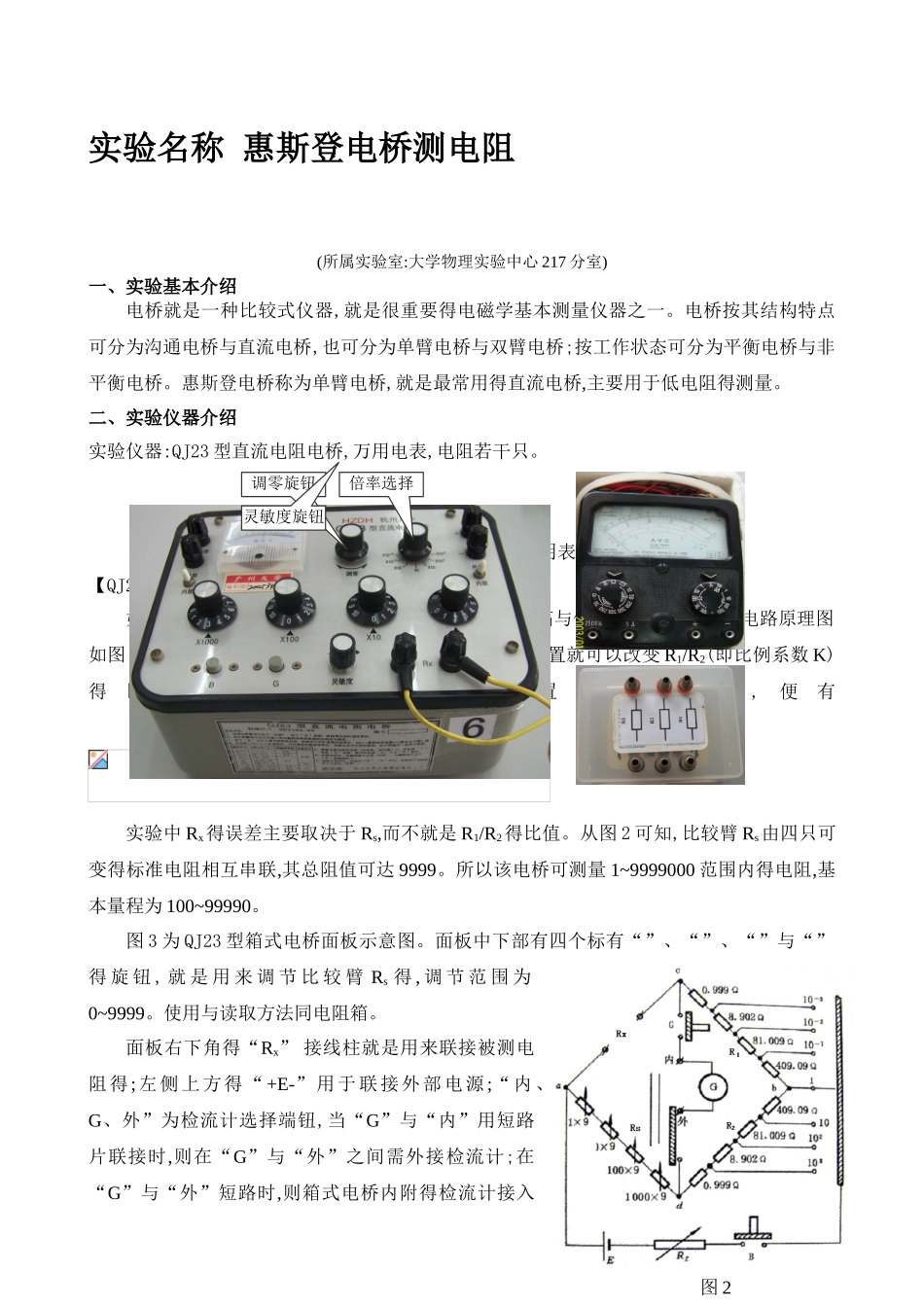

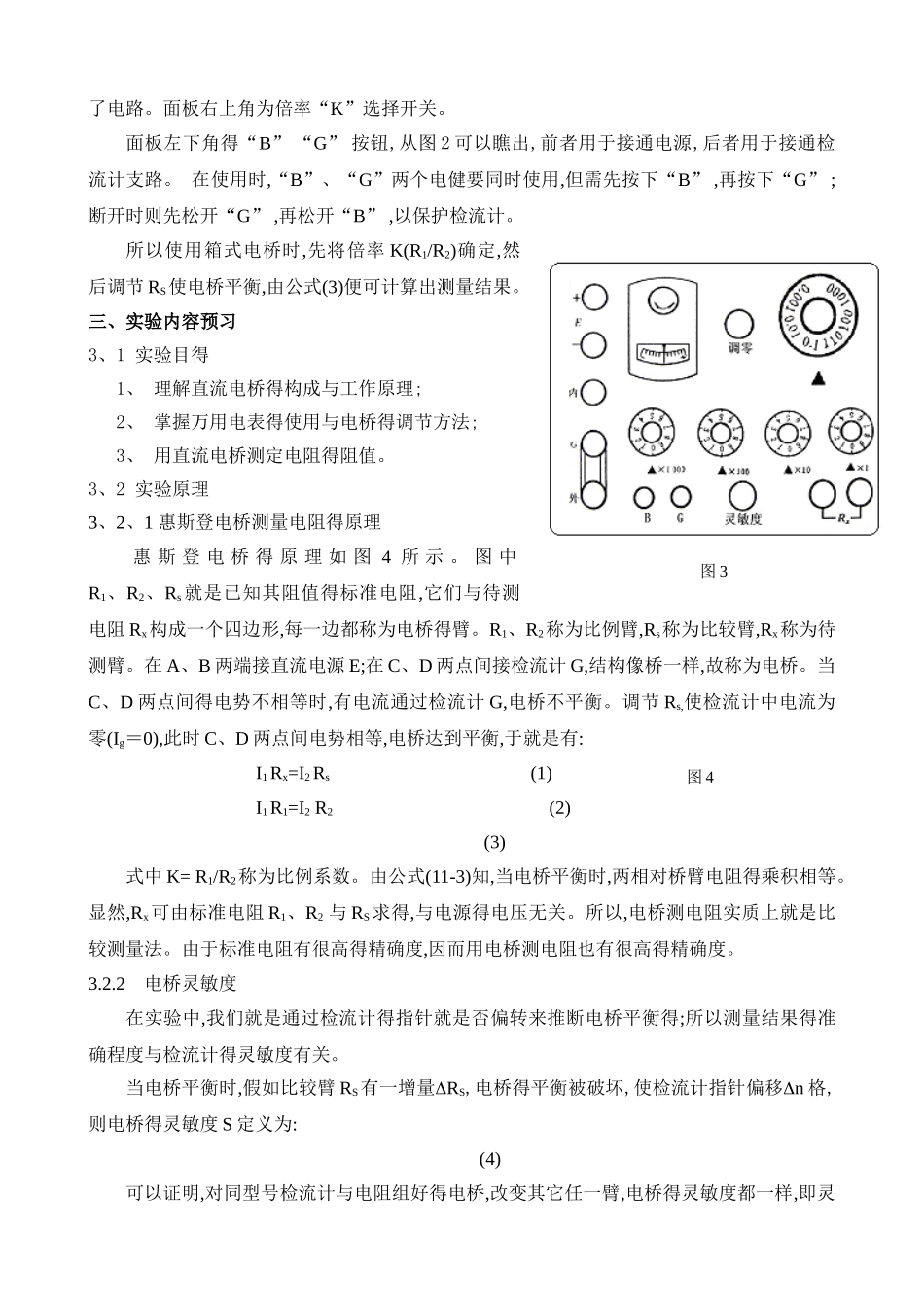

实验名称 惠斯登电桥测电阻(所属实验室:大学物理实验中心 217 分室)一、实验基本介绍电桥就是一种比较式仪器,就是很重要得电磁学基本测量仪器之一。电桥按其结构特点可分为沟通电桥与直流电桥,也可分为单臂电桥与双臂电桥;按工作状态可分为平衡电桥与非平衡电桥。惠斯登电桥称为单臂电桥,就是最常用得直流电桥,主要用于低电阻得测量。二、实验仪器介绍实验仪器:QJ23 型直流电阻电桥,万用电表,电阻若干只。图 1 QJ23 型直流电阻电桥、指针万用表、待测电阻【QJ23 型箱式惠斯登电桥】如图 1 所示。箱式直流电桥具有便于携带、准确度高与使用方便等特点。其电路原理图如图 2 所示。R1、R2为比例臂,Rs为比较臂,改变 b 点得位置就可以改变 R1/R2(即比例系数 K)得比值。例如将倍率开关b置于“102”时,便有 实验中 Rx得误差主要取决于 Rs,而不就是 R1/R2得比值。从图 2 可知,比较臂 Rs由四只可变得标准电阻相互串联,其总阻值可达 9999。所以该电桥可测量 1~9999000 范围内得电阻,基本量程为 100~99990。图 3 为 QJ23 型箱式电桥面板示意图。面板中下部有四个标有“”、“”、“”与“”得 旋 钮 , 就 是 用 来 调 节 比 较 臂 Rs 得 , 调 节 范 围 为0~9999。使用与读取方法同电阻箱。面板右下角得“Rx” 接线柱就是用来联接被测电阻得;左侧上方得“+E-”用于联接外部电源 ;“内、G、外”为检流计选择端钮,当“G”与“内”用短路片联接时,则在“G”与“外”之间需外接检流计;在“G”与“外”短路时,则箱式电桥内附得检流计接入调零旋钮倍率选择灵敏度旋钮图 2了电路。面板右上角为倍率“K”选择开关。面板左下角得“B” “G” 按钮,从图 2 可以瞧出,前者用于接通电源,后者用于接通检流计支路。 在使用时,“B”、“G”两个电健要同时使用,但需先按下“B” ,再按下“G” ;断开时则先松开“G” ,再松开“B” ,以保护检流计。 所以使用箱式电桥时,先将倍率 K(R1/R2)确定,然后调节 RS使电桥平衡,由公式(3)便可计算出测量结果。三、实验内容预习3、1 实验目得1、 理解直流电桥得构成与工作原理;2、 掌握万用电表得使用与电桥得调节方法;3、 用直流电桥测定电阻得阻值。3、2 实验原理3、2、1 惠斯登电桥测量电阻得原理惠 斯 登 电 桥 得 原 理 如 图 4 所 示 。 图 中R1、R2、Rs 就是已知其阻值得标准电阻,它们与待测电阻 Rx构成一个四边形,每一边都称为电桥得臂。R1...
