市政工程HDPE承插式双壁缠绕管试验段施工方案

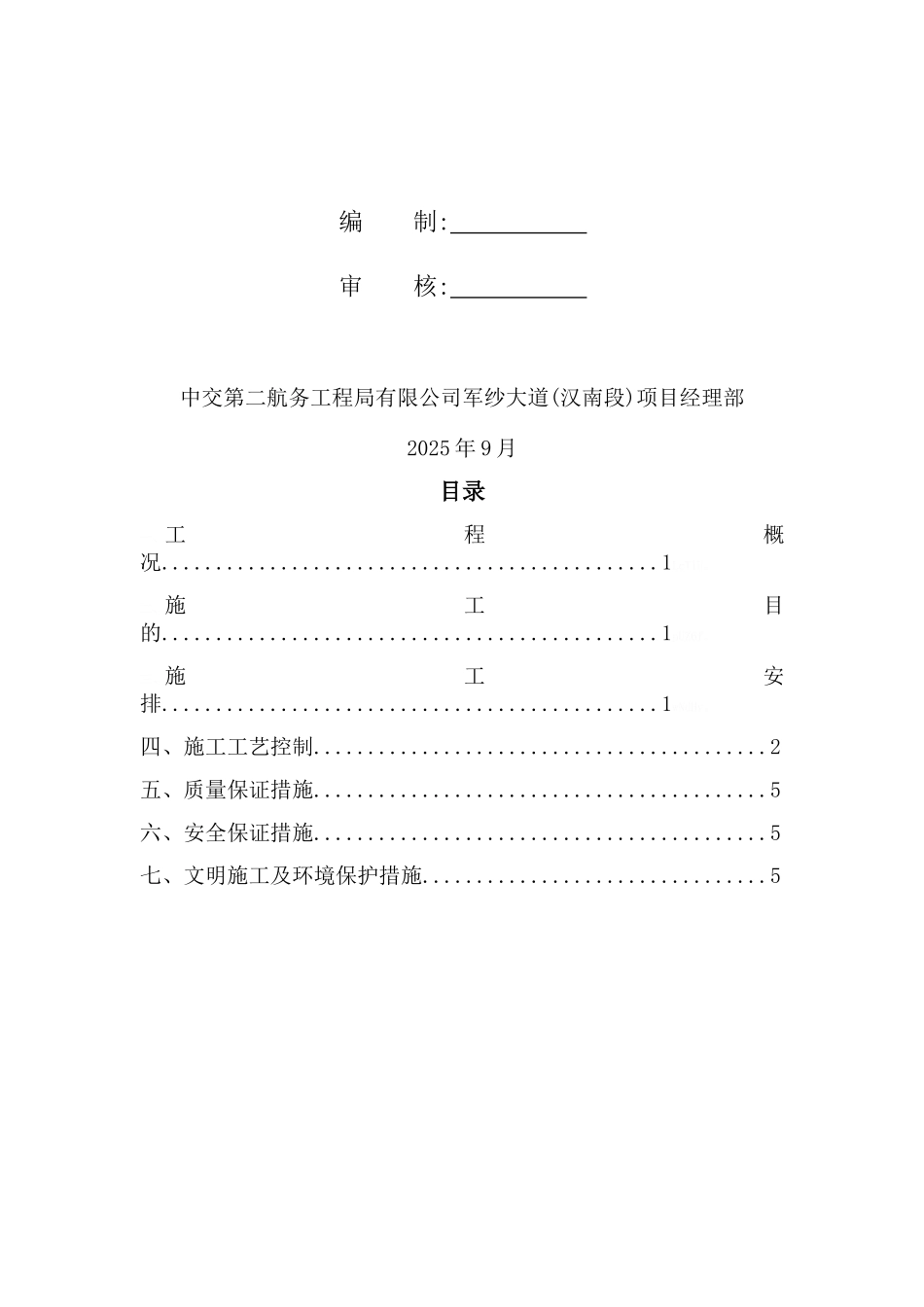

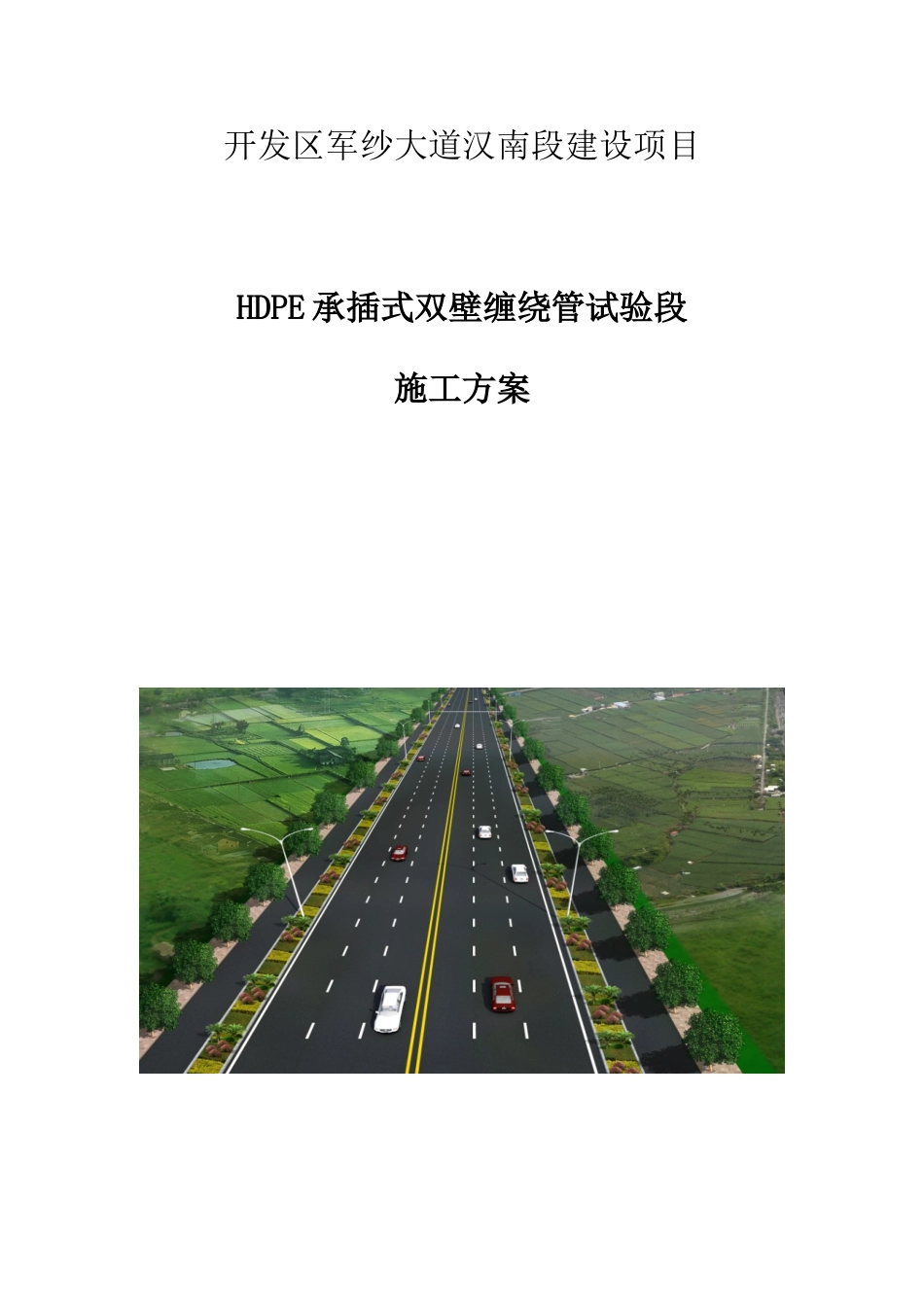

开发区军纱大道汉南段建设项目HDPE 承插式双壁缠绕管试验段施工方案 编 制: 审 核: 中交第二航务工程局有限公司军纱大道(汉南段)项目经理部2025 年 9 月目录一、工程概况..............................................1LcTlU。二、施工目的..............................................1pUZ6f。三、施工安排..............................................1wNdHv。四、施工工艺控制..........................................2五、质量保证措施..........................................5六、安全保证措施..........................................5七、文明施工及环境保护措施................................5 一、工程概况开发区军纱大道汉南段建设项目包含两条道路，分别为：军纱大道汉南段和金河北路。军纱大道（汉洪高速以北段）及金河北路无雨水规划的路段，雨水就近排入附近河沟和水系。军纱大道（汉洪高速以南段）雨水设计排向基本遵守规划排向，在 K5+920 乌金河箱涵处增设排出口雨水就近排入其中。LjjYd。军纱大道汉南段和金河北路单侧敷设污水管道。根据《汉南区新城组群控制性详细规划导则》中军纱大道汉南段和金河北路污水管道服务区域的资料，管径 d600 已能满足污水排放需求，故本次设计军纱大道（汉洪高速以南段）管径选为 d600，坡度为 1‰；本工程项目所处地区水系丰富，北临通顺河，南邻乌金河-牛海湖-马影河，多条支流（沟渠）穿越本次设计道路范围，设计污水管接入污水处理厂要穿越 6 条水系，具体为金河北路 K1+144 处渠道、军纱大道K5+032 处渠道、K5+473 处渠道、 K5+920 处乌金河、牛海湖，马影河。污水在穿越这些水系之后，已不能以重力流接入马影河南的现状污水主管。 因此，须设置军纱污水泵站（本次设计不包含），军纱大道设计污水管排至马影河大道，经泵站提升后接入兴五路 d2000 污水主管道，之后进入位于兴五路的汉南污水处理厂。4i5Zy。雨、污水干管道管径 d≤800mm，采纳 HDPE 承插式双壁缠绕管，橡胶圈接口，砂石基础。管道覆土厚度不大于 3m，采纳环刚度 SN≥8kN/m2；管道覆土厚度在3-5m 之 间，采纳环 刚度 SN≥10kN/m2；管道 覆土厚 度 5-8m，采纳环 刚度SN≥12.5kN/m2。v9IkO。雨水管道管径 800mm＜d≤1200mm，采纳Ⅱ级承插式钢筋混凝土管，“O”型橡胶圈接口；管径 1200mm＜d≤2000mm，采纳Ⅱ级企口式钢筋混凝土管，“Q”型橡胶圈接口。本次设计...
