带式输送机传动装置课程设计

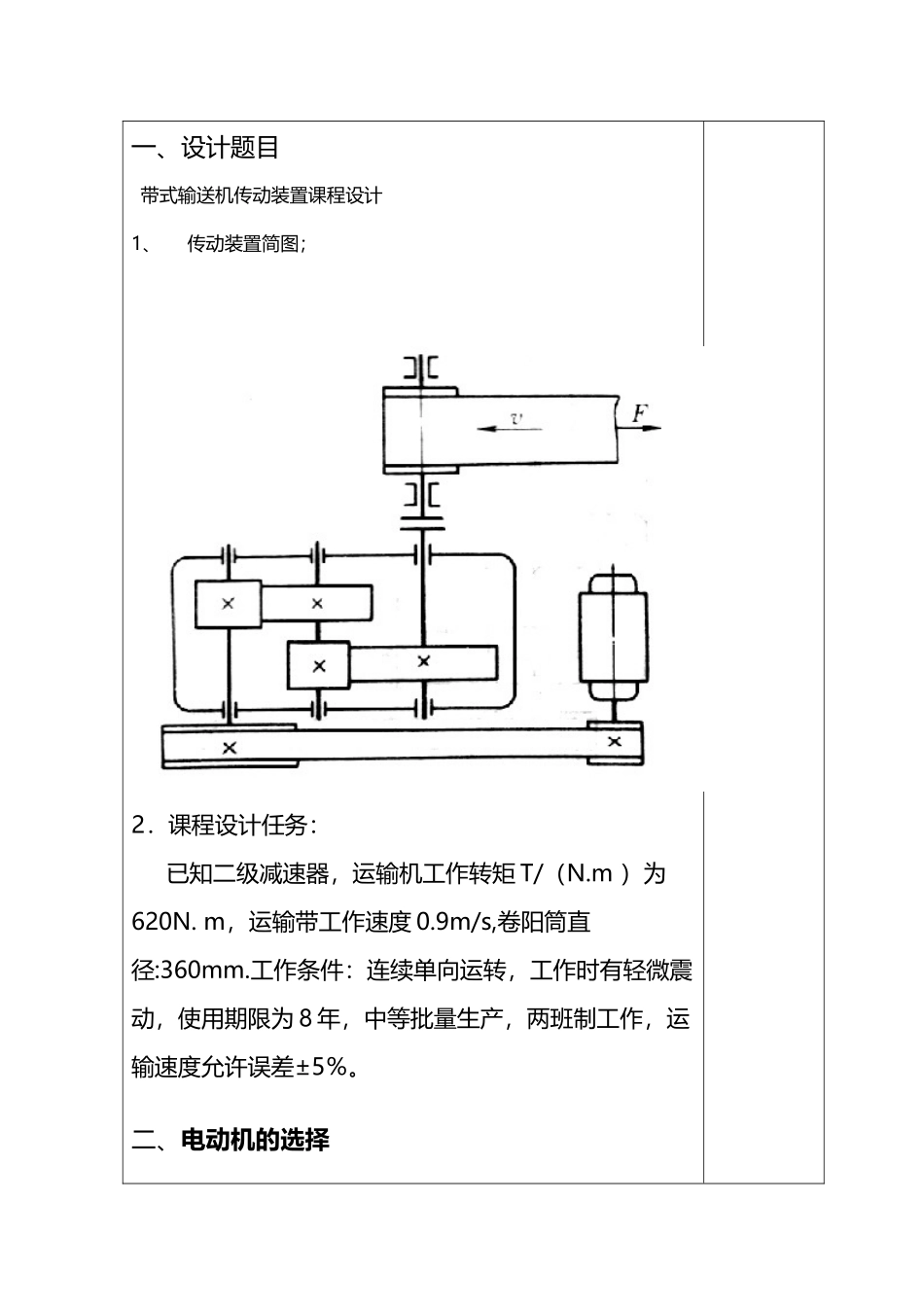

带式输送机传动装置课程设计(32 页)Good is good, but better carries it.精益求精，善益求善。一、设计题目带式输送机传动装置课程设计1、传动装置简图；2．课程设计任务：已知二级减速器，运输机工作转矩 T/（N.m ）为620N. m，运输带工作速度 0.9m/s,卷阳筒直径:360mm.工作条件：连续单向运转，工作时有轻微震动，使用期限为 8 年，中等批量生产，两班制工作，运输速度允许误差±5％。二、电动机的选择1、按工作要求和条件，选用三相笼型异步电动机，封闭式结构，电压 380V,Y 型。2、计算功率 =Fv/1000===3.1 Kw 系统的传动效率 机构V 带传动齿轮传动滚动轴承（一对）联轴器卷筒传动效率0.900.980.980.990.96符号所以： ＝0.92 0.98 0.98 0.98 0.98 0.98 0.98 0.99＝0.82其中齿轮为 8 级精度等级油润滑所以 Pd=Pw/η＝3.8 kw确定转速圏筒工作转速＝==47.77 转二级减速器的传动比为 7.150（调质）所以电动机的转速范围 339.42390通过比较，选择型号为 Y132S-4 其主要参数如下：总效率η=0.82Y132S—4电动机P=5.5KWN=1440(r.min-1)电动机额定功率 P电动机满载转速 nm电动机伸出端直径电动机伸出端安装长度 5.5kw1440(r.min-1)38mm80mm三、传动比的分配及转动校核总的转动比:i= ==30.1选择带轮传动比 i1=3，一级齿轮传动比 i2= 3.7,二级齿轮传动比i3=2.97、由于电动带式运输机属通用机械，故应以电动机的额定功率作为设计功率，用以计算传动装置中各轴的功率。0 轴（电动机）输入功率：=5.5kw1 轴（高速轴）输入功率：=5.5 0.92=5.06kw2 轴（中间轴）的输入功率：=5.5 0.92 0.980.98×=4.86kw3 轴（低速轴）的输入功率：=5.5 0.92=4.62kw4 轴（滚筒轴）的输入功率: =5.5 0.920.99×0.96=4.484kw8、各轴输入转矩的计算：0 轴（电动机）的输入转矩：==36.47 N mm1 轴（高速轴）的输入转矩：==100.67 N mm2 轴（中间轴）的输入转矩：==357.66 N mm3 轴（低速轴）的输入转矩：==986.38 N mm4 轴（滚筒轴）的输入转矩: ==957.35 N mm轴编号名称转速/(r/min)转矩/(N.mm)功率/KWI电动机转轴14403.647×5.5主动轮基准直径 =80 mm从动轮基准直径 ＝250 mmII高速轴4801.0067×5.06III中间轴129.733.5766×4.86IV低速轴44.739.8638×4.62V卷筒轴44.739.5735×4.484四、三角带的传动设计确定计算功功率1．由[课]表 8-6 查得工作情况系数=1.2，故 =1.2 5.5 =6.6 kw2.选取窄 ...
