干式电力变压器

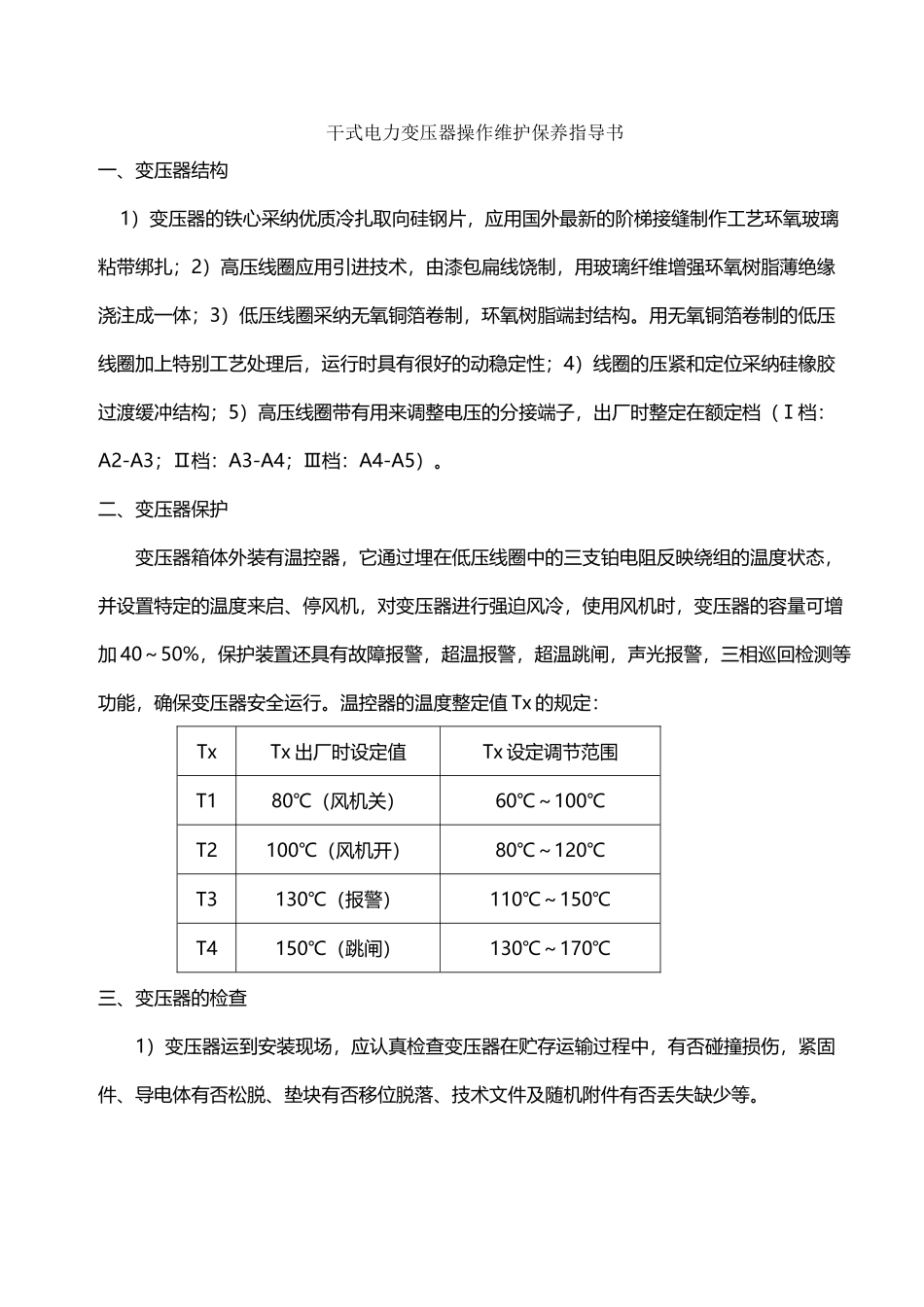

干式电力变压器(7 页)Good is good, but better carries it.精益求精，善益求善。干式电力变压器操作维护保养指导书一、变压器结构 1）变压器的铁心采纳优质冷扎取向硅钢片，应用国外最新的阶梯接缝制作工艺环氧玻璃粘带绑扎；2）高压线圈应用引进技术，由漆包扁线饶制，用玻璃纤维增强环氧树脂薄绝缘浇注成一体；3）低压线圈采纳无氧铜箔卷制，环氧树脂端封结构。用无氧铜箔卷制的低压线圈加上特别工艺处理后，运行时具有很好的动稳定性；4）线圈的压紧和定位采纳硅橡胶过渡缓冲结构；5）高压线圈带有用来调整电压的分接端子，出厂时整定在额定档（Ⅰ档：A2-A3；Ⅱ档：A3-A4；Ⅲ档：A4-A5）。二、变压器保护 变压器箱体外装有温控器，它通过埋在低压线圈中的三支铂电阻反映绕组的温度状态，并设置特定的温度来启、停风机，对变压器进行强迫风冷，使用风机时，变压器的容量可增加 40～50%，保护装置还具有故障报警，超温报警，超温跳闸，声光报警，三相巡回检测等功能，确保变压器安全运行。温控器的温度整定值 Tx 的规定：TxTx 出厂时设定值Tx 设定调节范围T180℃（风机关）60℃～100℃T2100℃（风机开）80℃～120℃T3130℃（报警）110℃～150℃T4150℃（跳闸）130℃～170℃三、变压器的检查1）变压器运到安装现场，应认真检查变压器在贮存运输过程中，有否碰撞损伤，紧固件、导电体有否松脱、垫块有否移位脱落、技术文件及随机附件有否丢失缺少等。 2）用干燥的压缩空气或大功率吸尘器吹净、吸净附在变压器上的尘埃。用干燥洁净的织物轻擦变压器的表面。 3）拆除铁心接地铜片，用 2500V 兆欧表检查铁心有否多点接地，同时检查铁心穿心螺杆的绝缘情况。 4）用 2500V 兆欧表测量线圈的绝缘电阻，如发现变压器已受潮应进行干燥处理。四、变压器的干燥1）变压器一般不经过干燥即可投入运行，若不符合绝缘要求的变压器，应进行干燥处理后，方可投入运行。 2）干燥方法，可采纳外加热法和短路加热法等等。干燥过程中，每隔 1h 测量绝缘电阻一次，并记录线圈温度，假如用短路法干燥时，测量绝缘电阻时，应切断电源。干燥时，由于线圈内含有大量水蒸气，变压器绝缘电阻开始下降，以后又逐渐上升直至稳定，若绝缘电阻在几小时内维持不变，干燥即可认为完毕，逐步降低温度至室温。五、变压器的使用维护和贮藏1）变压器的安装场所应保持良好的通风，防护等级为 IP100，由于变压器外加装箱体结构，确保人体不能触及到变压器端子，从...
