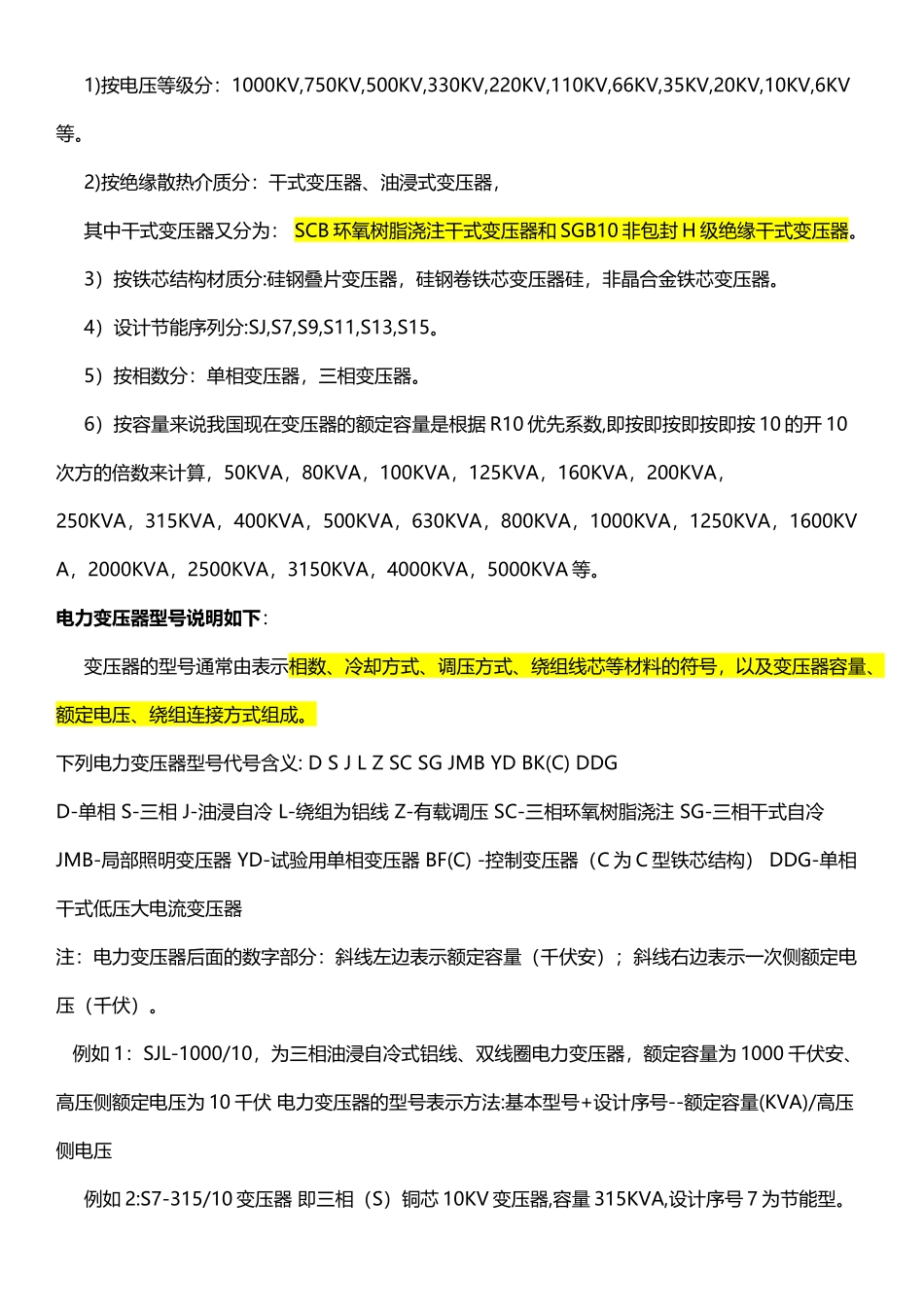

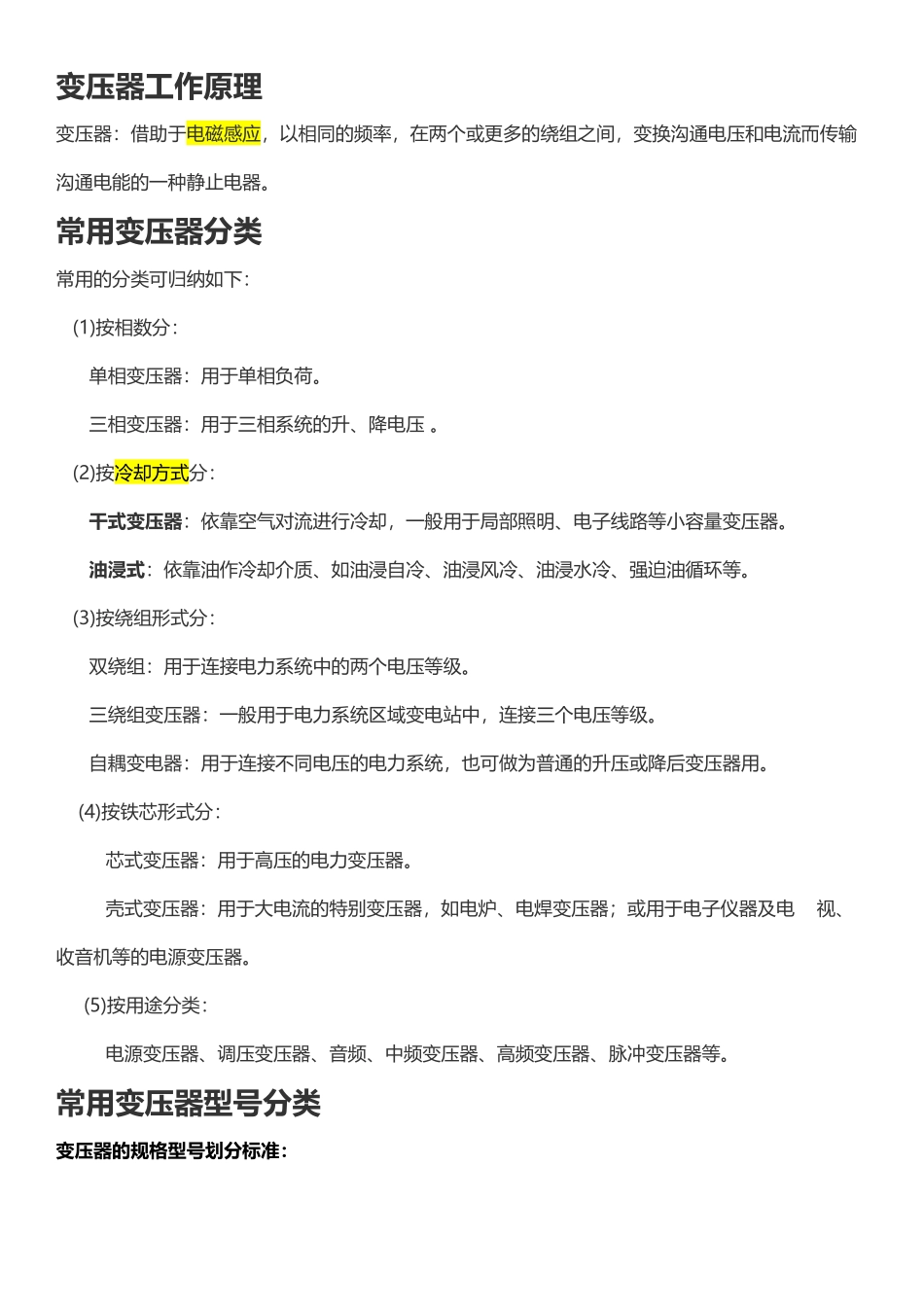

干式变压器资料(34 页)Good is good, but better carries it.精益求精，善益求善。变压器工作原理变压器：借助于电磁感应，以相同的频率，在两个或更多的绕组之间，变换沟通电压和电流而传输沟通电能的一种静止电器。常用变压器分类常用的分类可归纳如下： (1)按相数分： 单相变压器：用于单相负荷。 三相变压器：用于三相系统的升、降电压 。 (2)按冷却方式分： 干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。 油浸式：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。 (3)按绕组形式分： 双绕组：用于连接电力系统中的两个电压等级。 三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。 自耦变电器：用于连接不同电压的电力系统，也可做为普通的升压或降后变压器用。 (4)按铁芯形式分： 芯式变压器：用于高压的电力变压器。 壳式变压器：用于大电流的特别变压器，如电炉、电焊变压器；或用于电子仪器及电 视、收音机等的电源变压器。 (5)按用途分类： 电源变压器、调压变压器、音频、中频变压器、高频变压器、脉冲变压器等。常用变压器型号分类变压器的规格型号划分标准： 1)按电压等级分：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等。2)按绝缘散热介质分：干式变压器、油浸式变压器，其中干式变压器又分为： SCB 环氧树脂浇注干式变压器和 SGB10 非包封 H 级绝缘干式变压器。3）按铁芯结构材质分:硅钢叠片变压器，硅钢卷铁芯变压器硅，非晶合金铁芯变压器。4）设计节能序列分:SJ,S7,S9,S11,S13,S15。5）按相数分：单相变压器，三相变压器。6）按容量来说我国现在变压器的额定容量是根据 R10 优先系数,即按即按即按即按 10 的开 10次方的倍数来计算，50KVA，80KVA，100KVA，125KVA，160KVA，200KVA， 250KVA，315KVA，400KVA，500KVA，630KVA，800KVA，1000KVA，1250KVA，1600KVA，2000KVA，2500KVA，3150KVA，4000KVA，5000KVA 等。电力变压器型号说明如下： 变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。 下列电力变压器型号代号含义: D S J L Z SC SG JMB YD BK(C) DDG D-单相 S-三相 J-油浸自冷 L-绕组为铝线 Z-有载调压 SC-三相环氧树脂浇注 SG-三相干式自冷 JMB-局部照明变压器 YD-试验用单相变压器 BF(C)...
