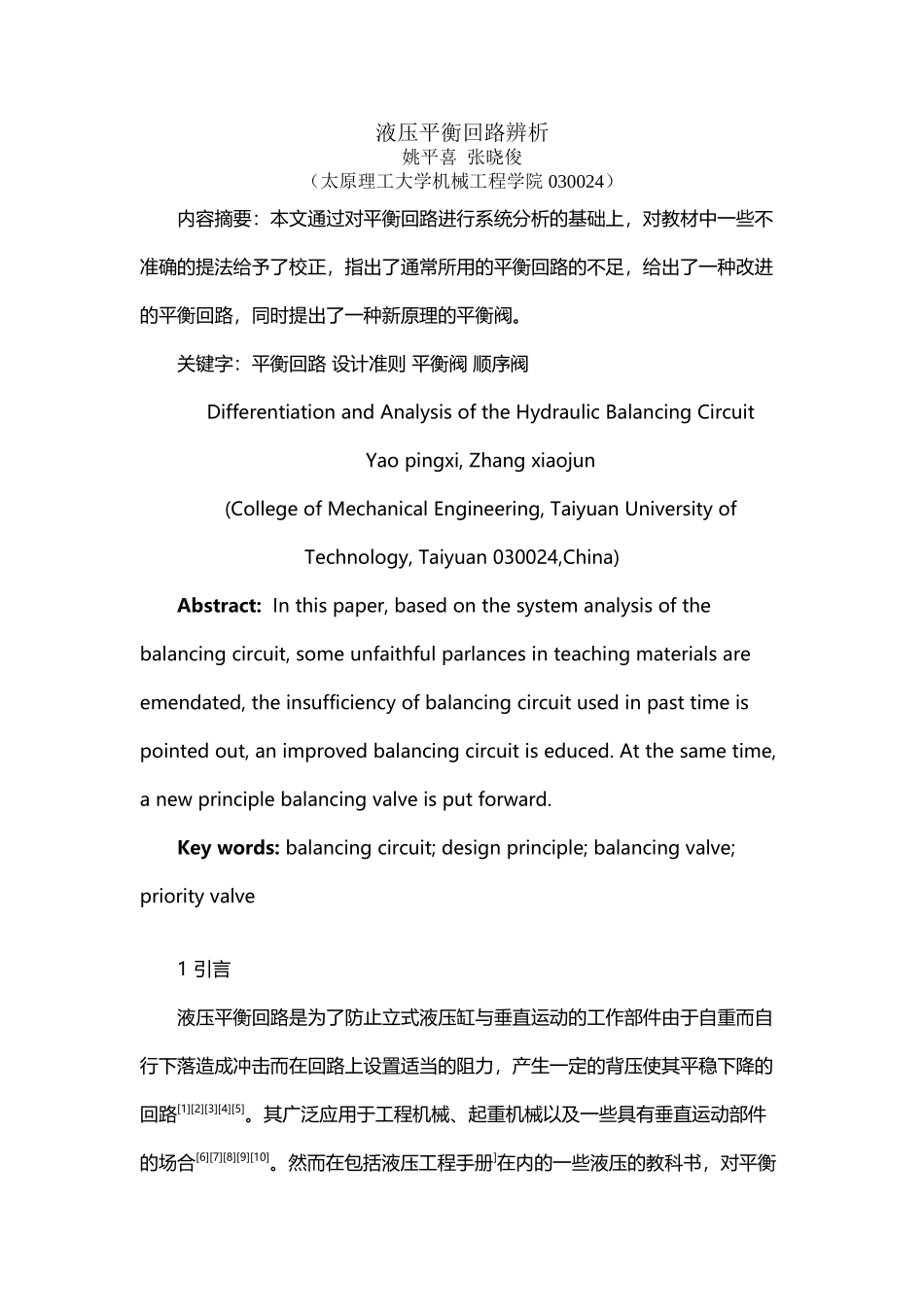

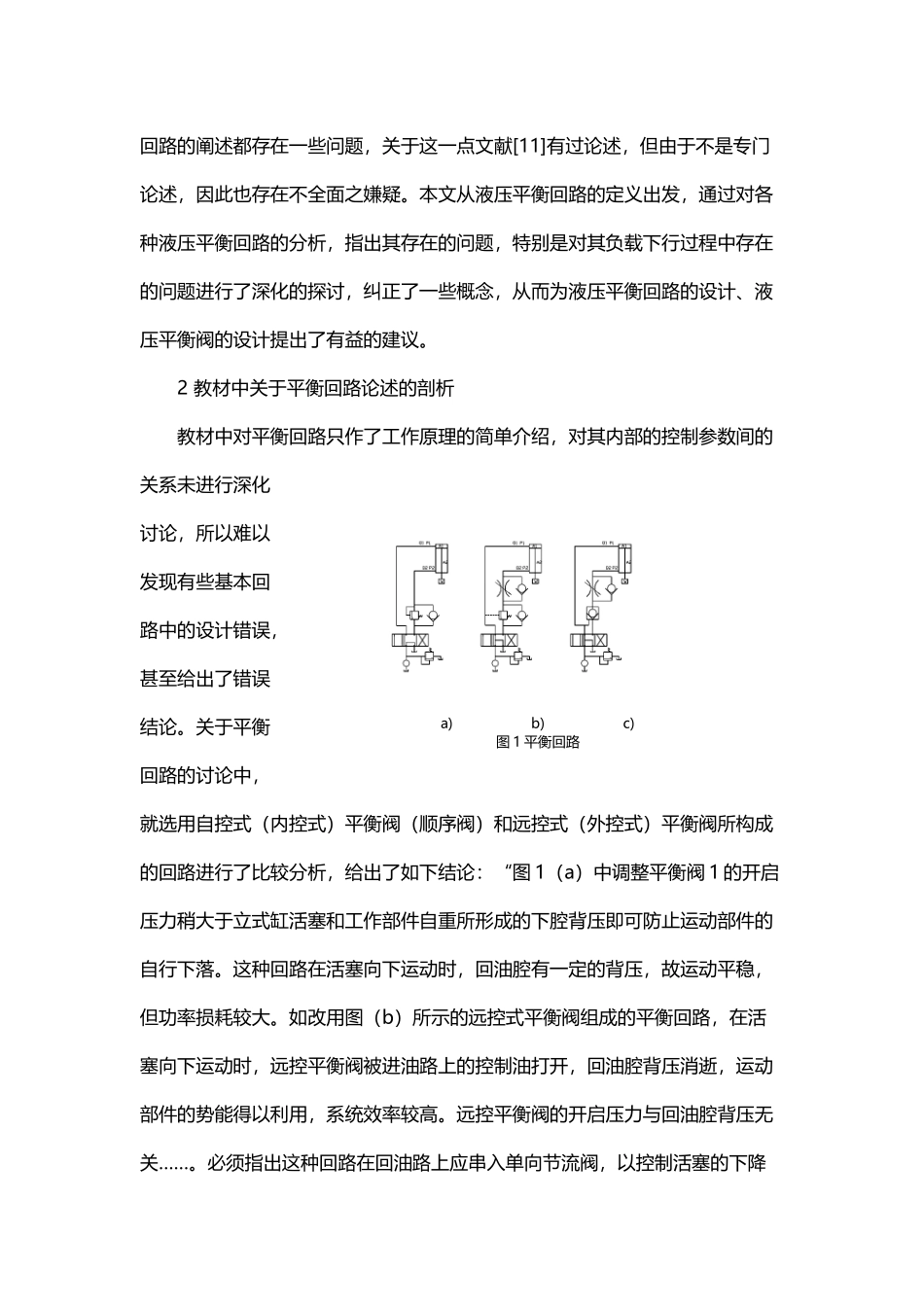

平衡回路辨析(5 页)Good is good, but better carries it.精益求精，善益求善。液压平衡回路辨析 姚平喜 张晓俊 （太原理工大学机械工程学院 030024）内容摘要：本文通过对平衡回路进行系统分析的基础上，对教材中一些不准确的提法给予了校正，指出了通常所用的平衡回路的不足，给出了一种改进的平衡回路，同时提出了一种新原理的平衡阀。关键字：平衡回路 设计准则 平衡阀 顺序阀 Differentiation and Analysis of the Hydraulic Balancing CircuitYao pingxi, Zhang xiaojun(College of Mechanical Engineering, Taiyuan University of Technology, Taiyuan 030024,China)Abstract: In this paper, based on the system analysis of the balancing circuit, some unfaithful parlances in teaching materials are emendated, the insufficiency of balancing circuit used in past time is pointed out, an improved balancing circuit is educed. At the same time, a new principle balancing valve is put forward.Key words: balancing circuit; design principle; balancing valve; priority valve 1 引言液压平衡回路是为了防止立式液压缸与垂直运动的工作部件由于自重而自行下落造成冲击而在回路上设置适当的阻力，产生一定的背压使其平稳下降的回路[1][2][3][4][5]。其广泛应用于工程机械、起重机械以及一些具有垂直运动部件的场合[6][7][8][9][10]。然而在包括液压工程手册]在内的一些液压的教科书，对平衡回路的阐述都存在一些问题，关于这一点文献[11]有过论述，但由于不是专门论述，因此也存在不全面之嫌疑。本文从液压平衡回路的定义出发，通过对各种液压平衡回路的分析，指出其存在的问题，特别是对其负载下行过程中存在的问题进行了深化的探讨，纠正了一些概念，从而为液压平衡回路的设计、液压平衡阀的设计提出了有益的建议。2 教材中关于平衡回路论述的剖析教材中对平衡回路只作了工作原理的简单介绍，对其内部的控制参数间的关系未进行深化讨论，所以难以发现有些基本回路中的设计错误，甚至给出了错误结论。关于平衡回路的讨论中，就选用自控式（内控式）平衡阀（顺序阀）和远控式（外控式）平衡阀所构成的回路进行了比较分析，给出了如下结论：“图 1（a）中调整平衡阀 1 的开启压力稍大于立式缸活塞和工作部件自重所...
