异步电动机的结构和工作原理

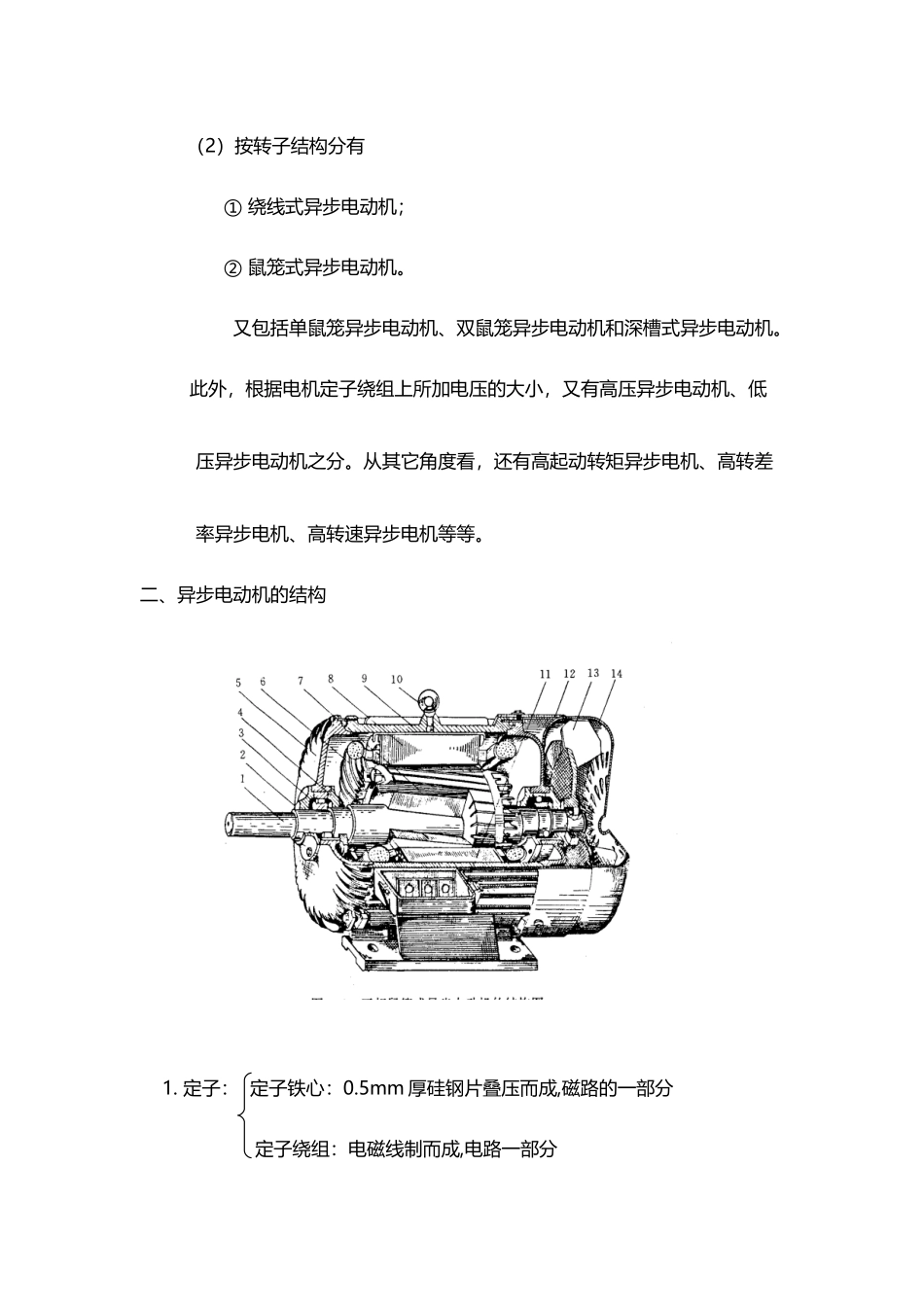

异步电动机的结构和工作原理(30 页)Good is good, but better carries it.精益求精，善益求善。第五章 异步电动机前言：①定义：异步电机（也叫感应电机）是一种沟通旋转电机，它的转速除与电网频率有关外，还随负载而变。② 应用：主要作电动机使用，如：机床；水泵；家用电器；③ 它的功率因数永远是滞后的。 5.1 异步电动机的结构和工作原理 一、异步电动机的主要用途和分类1、异步电机主要用作电动机，去拖动各种生产机械。 异步电动机的优点:结构简单、容易制造、价格低廉、运行可靠、坚固耐用、运行效率较高和具有适用的工作特征。 异步电动机的缺点:功率因数较差。异步电动机运行时，必须从电网里吸收落后性的无功功率，它的功率因数总是小于１。2、异步电动机的种类很多，从不同角度看，有不同的分类法： （1）按定子相数分有 ① 单相异步电动机；② 两相异步电动机； ③ 三相异步电动机。（2）按转子结构分有 ① 绕线式异步电动机；② 鼠笼式异步电动机。又包括单鼠笼异步电动机、双鼠笼异步电动机和深槽式异步电动机。 此外，根据电机定子绕组上所加电压的大小，又有高压异步电动机、低压异步电动机之分。从其它角度看，还有高起动转矩异步电机、高转差率异步电机、高转速异步电机等等。二、异步电动机的结构1. 定子： 定子铁心：0.5mm 厚硅钢片叠压而成,磁路的一部分 定子绕组：电磁线制而成,电路一部分机 座 ：铸铁或钢板焊接而成（1）定子铁心是电动机磁路的一部分，装在机座里。为了降低定子铁心里的铁损耗，定子铁心用用 0.5mm 厚的硅钢片叠压而成的，在硅钢片的两面还应途上绝缘漆。下图所示为定子槽,其中(a)是开口槽，用于大、中型容量的高压异步电动机中；(b)是半开口槽，用于中型 500V 以下的异步电动机中；(c)是半闭口槽，用于低压小型异步电动机中。（2）定子绕组： 高压大、中型容量的异步电动机定子绕组常采纳 Y接，只有三根引出线，如图(a)所示。对中、小容量低压异步电动机，通常把定子三相绕组的六根出线头都引出来，根据需要可接成 Y 形或△形，如图(b)所示。定子绕组用绝缘的铜（或铝）导线绕成，嵌在定子槽内。（3）机座：主要是为了固定与支撑定子铁心。假如是端盖轴承电机，还要支撑电机的转子部分。因此，机座应有足够的机械强度和刚度。对中、小型异步电动机，通常用铸铁机座。对大型电机，一般采纳钢板焊接的机座，整个机座和座式轴承都固定在同一个底板上。2. 转子：...
