扣件式钢管脚手架搭设要点

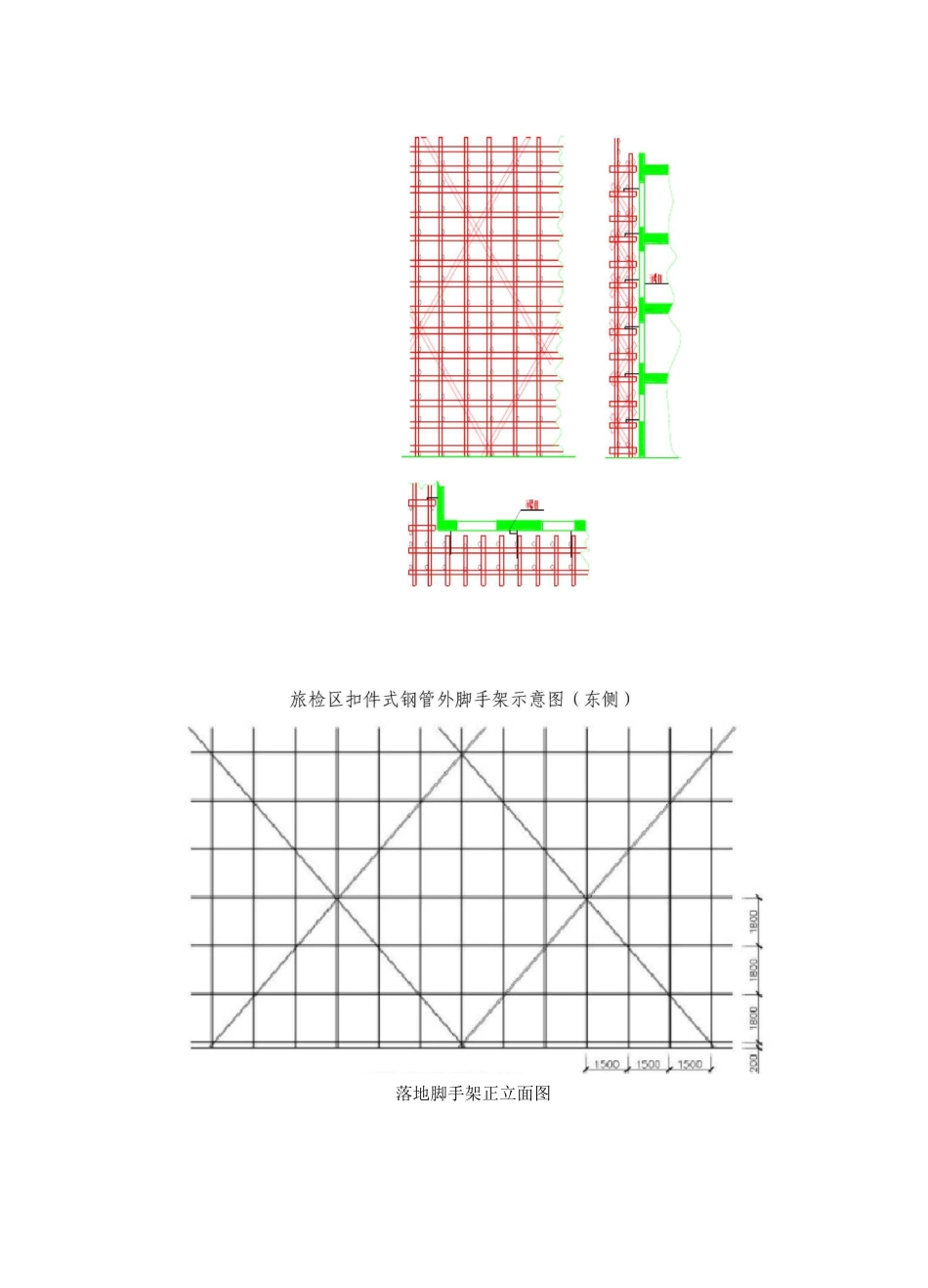

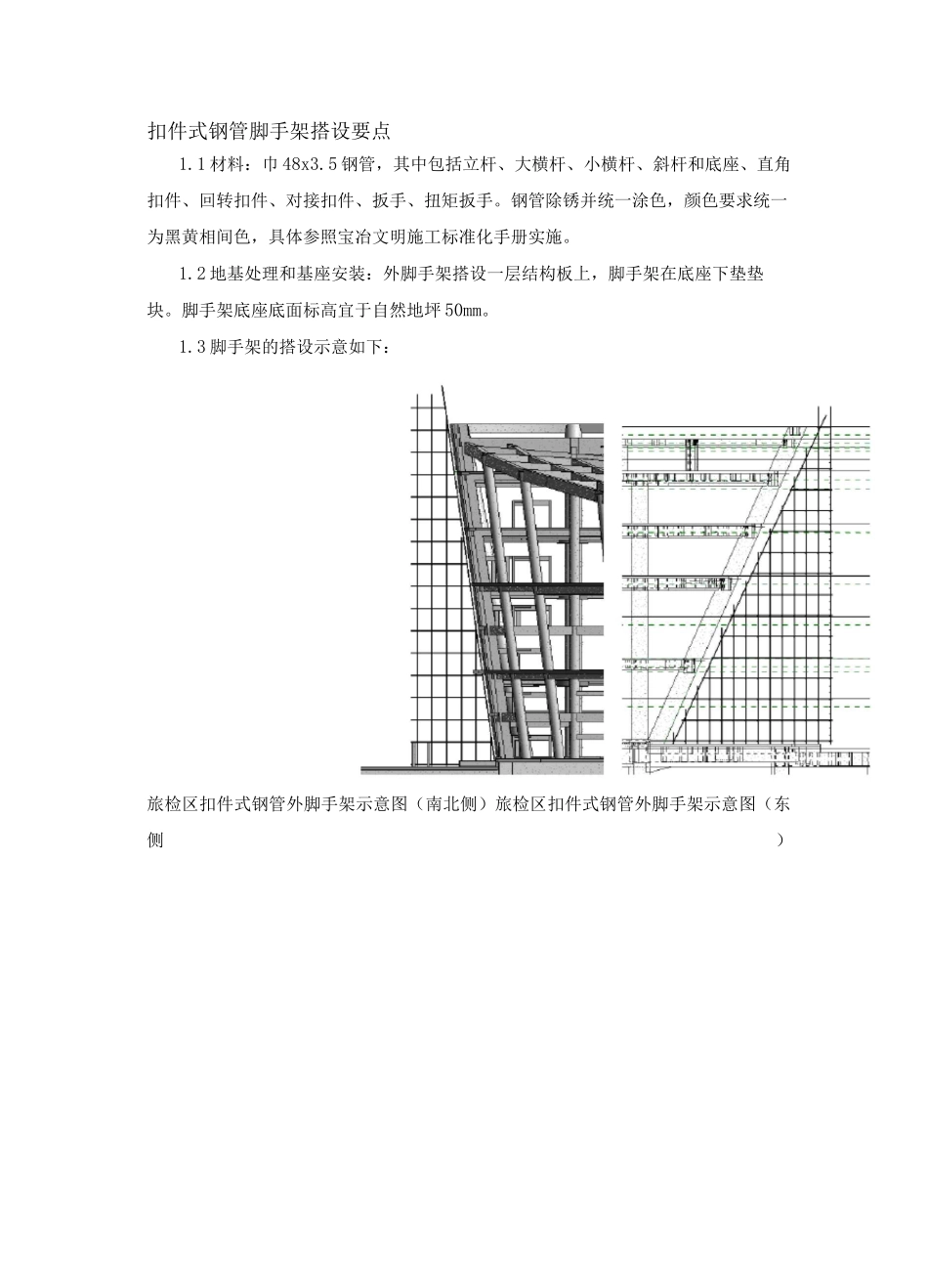

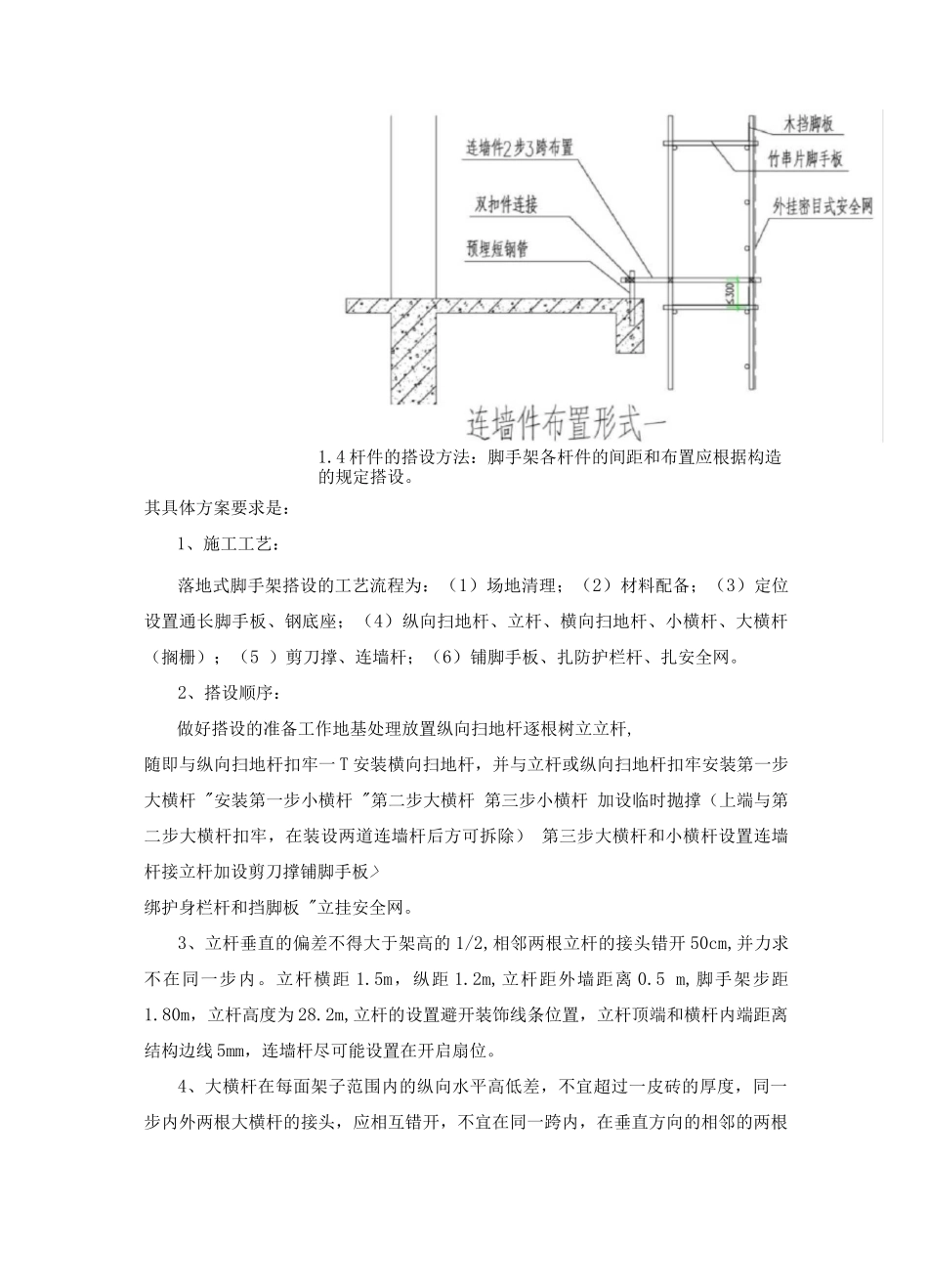

扣件式钢管脚手架搭设要点1.1 材料：巾 48x3.5 钢管，其中包括立杆、大横杆、小横杆、斜杆和底座、直角扣件、回转扣件、对接扣件、扳手、扭矩扳手。钢管除锈并统一涂色，颜色要求统一为黑黄相间色，具体参照宝冶文明施工标准化手册实施。1.2 地基处理和基座安装：外脚手架搭设一层结构板上，脚手架在底座下垫垫块。脚手架底座底面标高宜于自然地坪 50mm。1.3 脚手架的搭设示意如下：旅检区扣件式钢管外脚手架示意图（南北侧）旅检区扣件式钢管外脚手架示意图（东侧）落地脚手架正立面图1.4 杆件的搭设方法：脚手架各杆件的间距和布置应根据构造的规定搭设。其具体方案要求是：1、施工工艺：落地式脚手架搭设的工艺流程为：（1）场地清理；（2）材料配备；（3）定位设置通长脚手板、钢底座；（4）纵向扫地杆、立杆、横向扫地杆、小横杆、大横杆（搁栅）；（5 ）剪刀撑、连墙杆；（6）铺脚手板、扎防护栏杆、扎安全网。2、搭设顺序：做好搭设的准备工作地基处理放置纵向扫地杆逐根树立立杆,随即与纵向扫地杆扣牢一 T 安装横向扫地杆，并与立杆或纵向扫地杆扣牢安装第一步大横杆 "安装第一步小横杆 "第二步大横杆 第三步小横杆 加设临时抛撑（上端与第二步大横杆扣牢，在装设两道连墙杆后方可拆除） 第三步大横杆和小横杆设置连墙杆接立杆加设剪刀撑铺脚手板>绑护身栏杆和挡脚板 "立挂安全网。3、立杆垂直的偏差不得大于架高的 1/2,相邻两根立杆的接头错开 50cm,并力求不在同一步内。立杆横距 1.5m，纵距 1.2m,立杆距外墙距离 0.5 m,脚手架步距1.80m，立杆高度为 28.2m,立杆的设置避开装饰线条位置，立杆顶端和横杆内端距离结构边线 5mm，连墙杆尽可能设置在开启扇位。4、大横杆在每面架子范围内的纵向水平高低差，不宜超过一皮砖的厚度，同一步内外两根大横杆的接头，应相互错开，不宜在同一跨内，在垂直方向的相邻的两根大横杆的接头也应相互错开。5、小横杆用扣件紧固在大横杆上，靠近立杆的小横杆可紧固于立杆上。6、剪刀撑（满布，6）的搭设是将一根斜杆扣在立杆上，另一根斜杆扣在小横杆的伸出部分上，这样可以避开两根斜杆相交时把钢管压弯。斜杆两端扣件与立杆接点的距离不宜大于 20cm，最下的斜杆与立杆的连接点离地面不宜大于 50cm，以保证架子的稳定性。剪刀撑斜杆的接头必须采纳搭接，搭接长度不小于 1m，采纳不少于 2 个旋转扣件固定，端头伸出扣件外边缘不小于 1cm。剪刀撑搭接构造示意图7、脚手架各杆件...
