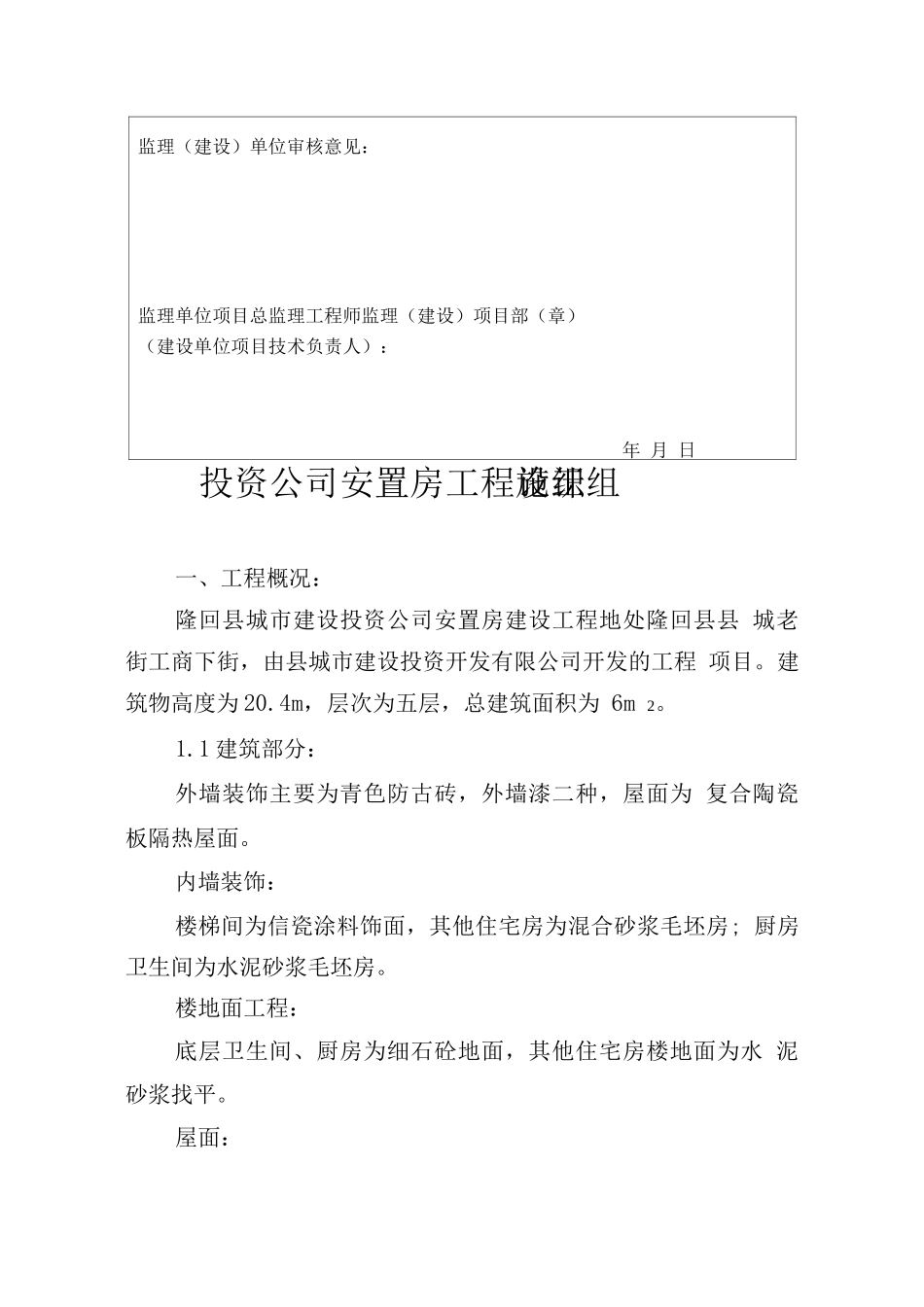

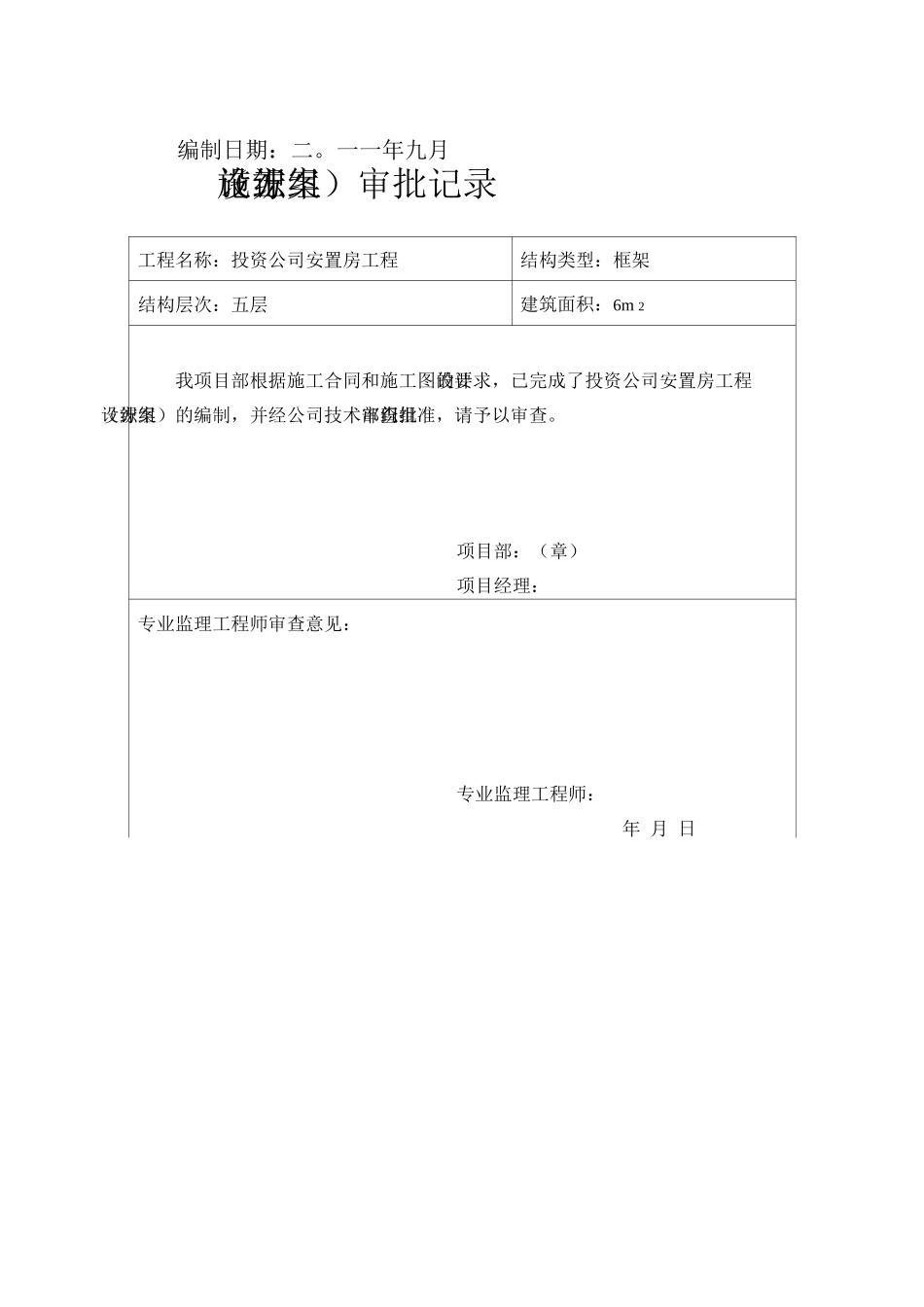

投资公司安置房工程建设单位:隆回县城市建设投资开发有限公司 施工单位:湖南现代建设工程有限公司 编制单位:湖南现代建设工程有限公司施工组织设计编制日期:二。一一年九月施工组织设计(方案)审批记录工程名称:投资公司安置房工程结构类型:框架结构层次:五层建筑面积:6m 2我项目部根据施工合同和施工图设计的要求,已完成了投资公司安置房工程 组织设计(方案)的编制,并经公司技术部门组织审查批准,请予以审查。项目部:(章)项目经理:专业监理工程师审查意见:专业监理工程师:年 月 日监理(建设)单位审核意见:监理单位项目总监理工程师监理(建设)项目部(章)(建设单位项目技术负责人):年 月 日投资公司安置房工程施工组织设计一、工程概况:隆回县城市建设投资公司安置房建设工程地处隆回县县 城老街工商下街,由县城市建设投资开发有限公司开发的工程 项目。建筑物高度为 20.4m,层次为五层,总建筑面积为 6m 2。1.1 建筑部分:外墙装饰主要为青色防古砖,外墙漆二种,屋面为 复合陶瓷板隔热屋面。内墙装饰:楼梯间为信瓷涂料饰面,其他住宅房为混合砂浆毛坯房; 厨房卫生间为水泥砂浆毛坯房。楼地面工程:底层卫生间、厨房为细石砼地面,其他住宅房楼地面为水 泥砂浆找平。屋面:屋面防水等级 II 级,按两道防水进行设计,采纳保温材料 保温隔热。① 1PVC 白色塑料雨水管有组织排水,竣工验收 前进行闭水试验。门窗工程:门主要有木门、防盗门。外窗全部采纳 70 系列推拉铝合金窗,外加防古木格栅。所有外门窗抗风压性能分级均达到 2 级,气密性能等级 为 4级,水密性能分级为 3 级。1.2 结构部分基础设计等级为丙级,场地类别为II 类。基础采纳人工挖孔桩基础,选用石灰岩为基础持力层,地 基承载力 fak=45kpa。结构说明本工程的结构安全等级为二级,结构设计使用年限为50 年,建筑抗震防类别为四类。结构形式:本工程为砖混结构。抗震防裂度为 6 度。砼强度等级:基础垫层砼强度等级为 C15 ,其余砼强度 等级为C25。砌体:砌体工程施工质量控制等级 B 级。所有墙体采纳 Mu10烧结页岩砖,M5 混合砂浆砌筑。1.3 给排水工程给水管采纳 PP-R 给水塑料管,熔接。排水管 DN <150 采纳排水塑料管,粘接;DN >150 双 壁波纹管,橡胶圈承插连接。大便器采纳延时自闭式冲洗阀直 接进行冲洗。1.4 配电系统本工程电源进线埋地引入,电源电压为 380/220V ,采纳 TN-S系...
