掘进工作面工程质量管理办法

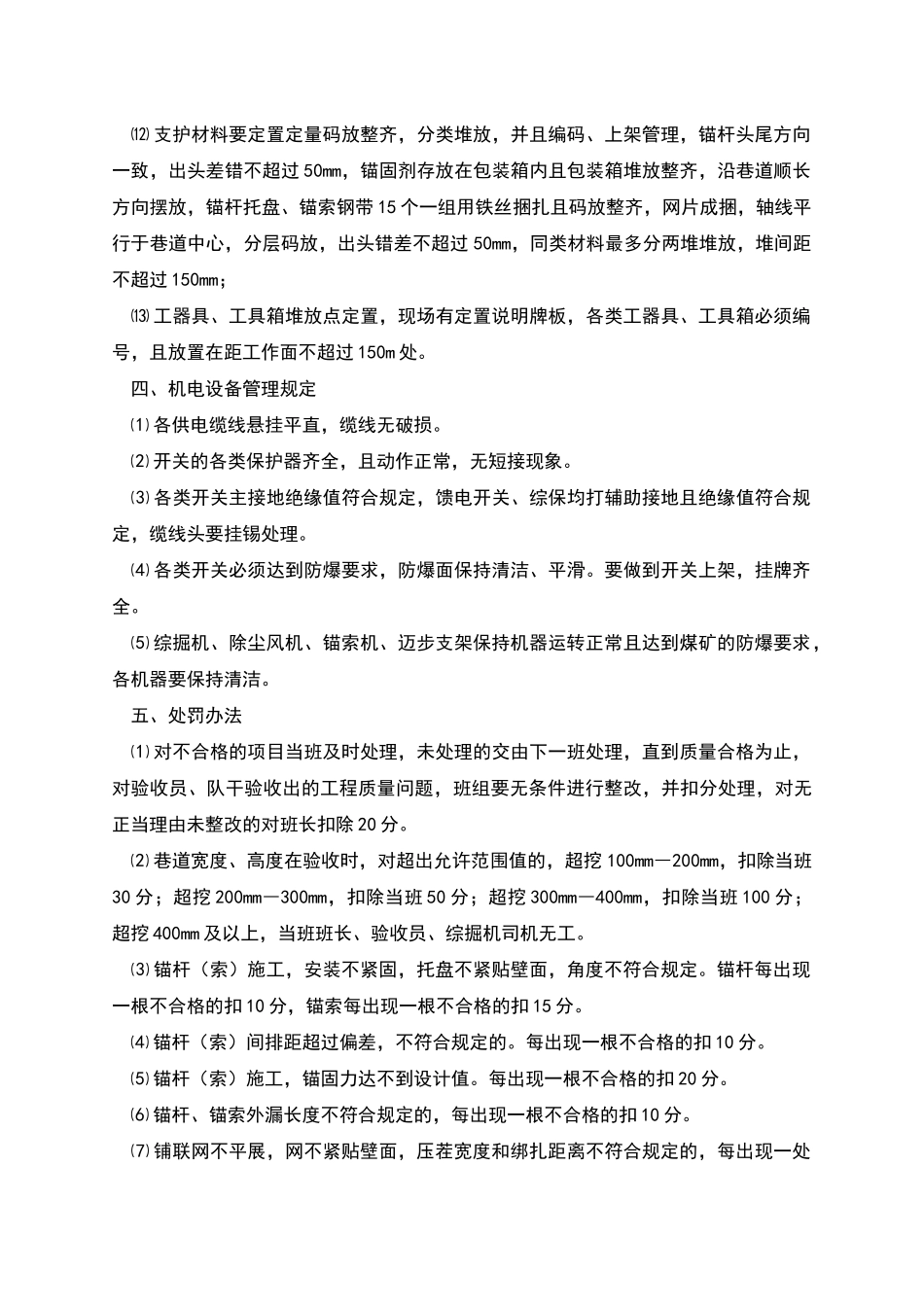

掘进工作面工程质量管理办法 为了进一步提升我队的掘进巷道工程质量，提高安全生产标准化管理水平，根据《109 运输顺槽掘进作业规程》和《煤矿井巷工程质量验收法律规范》相关规定，对巷道成型、锚网索支护、文明生产的验收标准及考核标准进行了完善，特制定本制度 。 一、巷道工程质量验收方法 实行班组自检和验收员检查验收的方法 班组自检即班组在施工过程中，由班长对每一道工序进行监督检查，把好质量关，确保每道工序质量合格，以工序质量保工程质量，杜绝不合格工程。 两生产班验收员对本班组的施工进尺、工程质量、文明卫生施工全面负责，为第一责任人。 严格执行“三级验收”制度，即：班长、跟班队长、验收员。 二、巷道工程质量标准及允许偏差 1.巷道掘进管理规定 按巷道中心线施工，确保规格断面符合设计要求。 巷道设计尺寸：总宽度：5.2m，左帮：2.6m，右帮：2.6m 高为 2.6m。 ⑴ 宽度：检查时按中心线向两帮检测宽度，每个检查点 取 6 个测点，上宽、中宽、下宽各两个测点。 规格偏差：0―+100mm ⑵ 高度：测量巷道顶底板全高，每个检查点取 1 个测点。 规格偏差：0―+100mm 2.锚杆安装及铺联网管理规定 ⑴ 锚杆检查方式：拉线绳逐排检验。 规定：顶板锚杆要安装到掌子面，空顶距不得大于 400mm。安装牢固，托板密贴壁面，不松动，螺母紧固到位。帮部锚杆支护滞后工作面不超过 15m。 ⑵ 锚杆抗拔力：用锚杆拉力计做抗拔力实验，每 50m 拉三根。 规定：锚固力最小值不小于设计的 90%，设计值 150KN，不低于 135KN。 ⑶ 锚杆间距、排距：偏差 50mm。 ⑷ 锚杆角度：顶板支护中间五根锚杆与顶板垂直，两边两根锚杆与顶板成 75 夹角，帮部支护锚杆与壁面垂直。 ⑸ 锚杆外露长度：20mm≤露出托板≤40mm ⑹ 铺联网：顶板钢筋网长边垂直巷道中心线铺设，相互压茬宽度 100mm，沿压茬外沿“一字”绑扎，每隔 200mm 用 14_铁丝双股绑扎牢固。帮部塑钢网长边平行巷道铺设，与顶板钢筋网相互压茬宽度 100mm，每隔 200mm 用 14_铁丝双股绑扎牢固。帮部塑钢网之间联网用尼龙绳绑扎，绑扎间距 200mm。 3.锚索安装管理规定 ⑴ 锚索检查方式：拉线绳逐排检验。 规定：锚索支护滞后临时支护不超过 10m。 ⑵ 锚索锚固力 230KN。 ⑶ 锚索间距、排距：偏差 100mm。 ⑷ 锚索角度：锚索必须垂直顶板。 ⑸ 锚索外露长度：锚索外露从露出锁具外 150―200mm。 ⑹ 在允许偏差范围...
