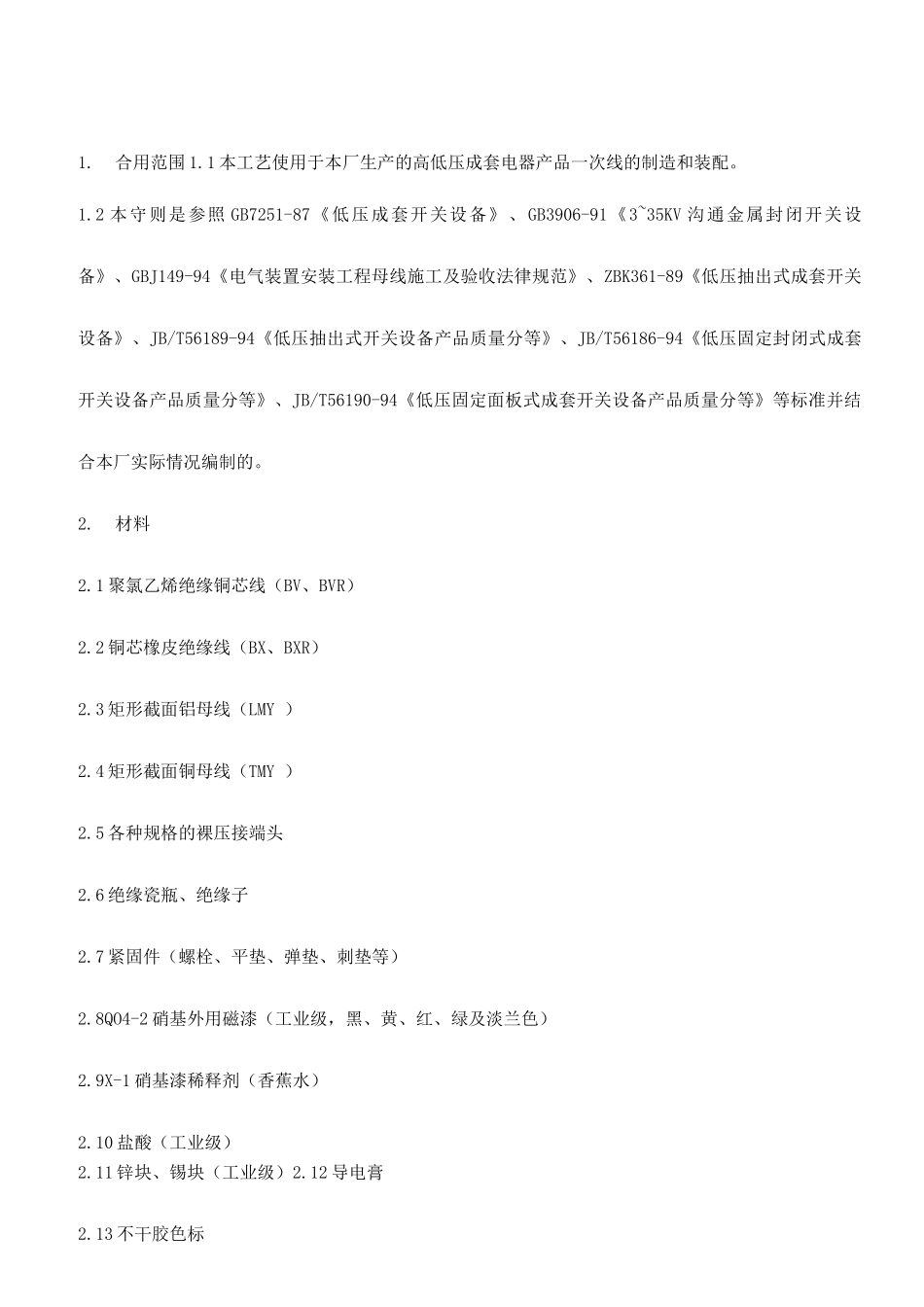

1.合用范围 1.1 本工艺使用于本厂生产的高低压成套电器产品一次线的制造和装配。1.2 本守则是参照 GB7251-87《低压成套开关设备》、GB3906-91《3~35KV 沟通金属封闭开关设备》、GBJ149-94《电气装置安装工程母线施工及验收法律规范》、ZBK361-89《低压抽出式成套开关设备》、JB/T56189-94《低压抽出式开关设备产品质量分等》、JB/T56186-94《低压固定封闭式成套开关设备产品质量分等》、JB/T56190-94《低压固定面板式成套开关设备产品质量分等》等标准并结合本厂实际情况编制的。2.材料2.1 聚氯乙烯绝缘铜芯线（BV、BVR）2.2 铜芯橡皮绝缘线（BX、BXR）2.3 矩形截面铝母线（LMY ）2.4 矩形截面铜母线（TMY ）2.5 各种规格的裸压接端头2.6 绝缘瓷瓶、绝缘子2.7 紧固件（螺栓、平垫、弹垫、刺垫等）2.8QO4-2 硝基外用磁漆（工业级，黑、黄、红、绿及淡兰色）2.9X-1 硝基漆稀释剂（香蕉水）2.10 盐酸（工业级）2.11 锌块、锡块（工业级）2.12 导电膏2.13 不干胶色标3. 设备及工具3.1 冲床（配切断模、校平模、冲孔模）3.2 母线折弯机（电动、手动、三点式液压）3.3 钻床（钻头、丝锥、钻帽）3.4 搪锡炉3.5 喷枪、空压机3.6 螺丝刀（平、十字）3.7 电工刀、鹰咀钳3.8 扳手（活动、套筒、电动、气动）3.9 划针、划规、样冲3.10 木榔头、胶木榔头3.11 钢直尺、钢卷尺3.12 虎钳、锉刀、手砂轮4. 工艺准备 4.1 认真阅读产品图样及技术文献（涉及总装图、系统图、母线零件图、技术规定等），检查已安装的元器件是否符合图纸规定。4.2 检查工具设备是否完好，材料是否齐备。5. 工艺过程5.1 选用母线：主母线按图纸规定选取，分支线型号规格按分支回路的额定电流值选取，具体选择应符合公司有关技术文献的规定。5.2 按考虑好的走线途径或母线图纸的规定量取所需母线的长度，在冲床或母线折弯机上切断。5.2.母线方案的选择应遵循合理、省料、美观的原则。5.2.2 母线的测绘应考虑测量基准的一致性，做到测绘准确。5.2.3 根据测绘图按如下的经验公式计算母线展开长度。L=L1+L2 ……Ln-n -6式中 L ——展开长度 6——材料原厚度 n——折弯次数5.3 将母线用机械或人工的方法校平。5.4 按母线图的规定在冲床或钻床上加工母线连接孔，对于无母线图的按表 1 规定加工母线连接孔去掉毛刺。组别母线色标母线安装的互相位置垂直位置水平位置前后位置A 相黄上左后B 相绿中中中C 相红下右前中性线（N ）淡蓝再下再...
