日照港油品码头有限公司油库扩建工程水联运调试大纲---副本

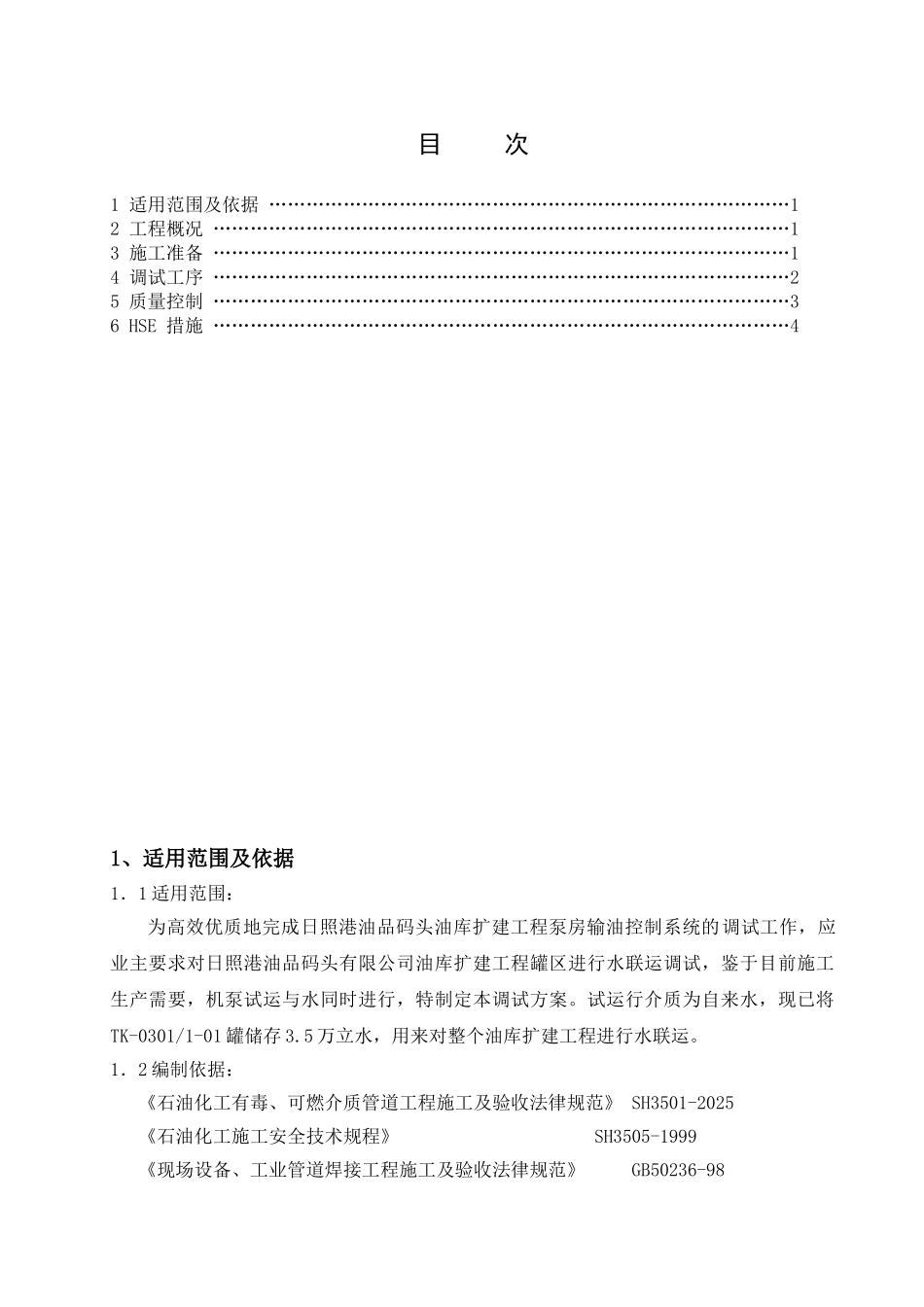

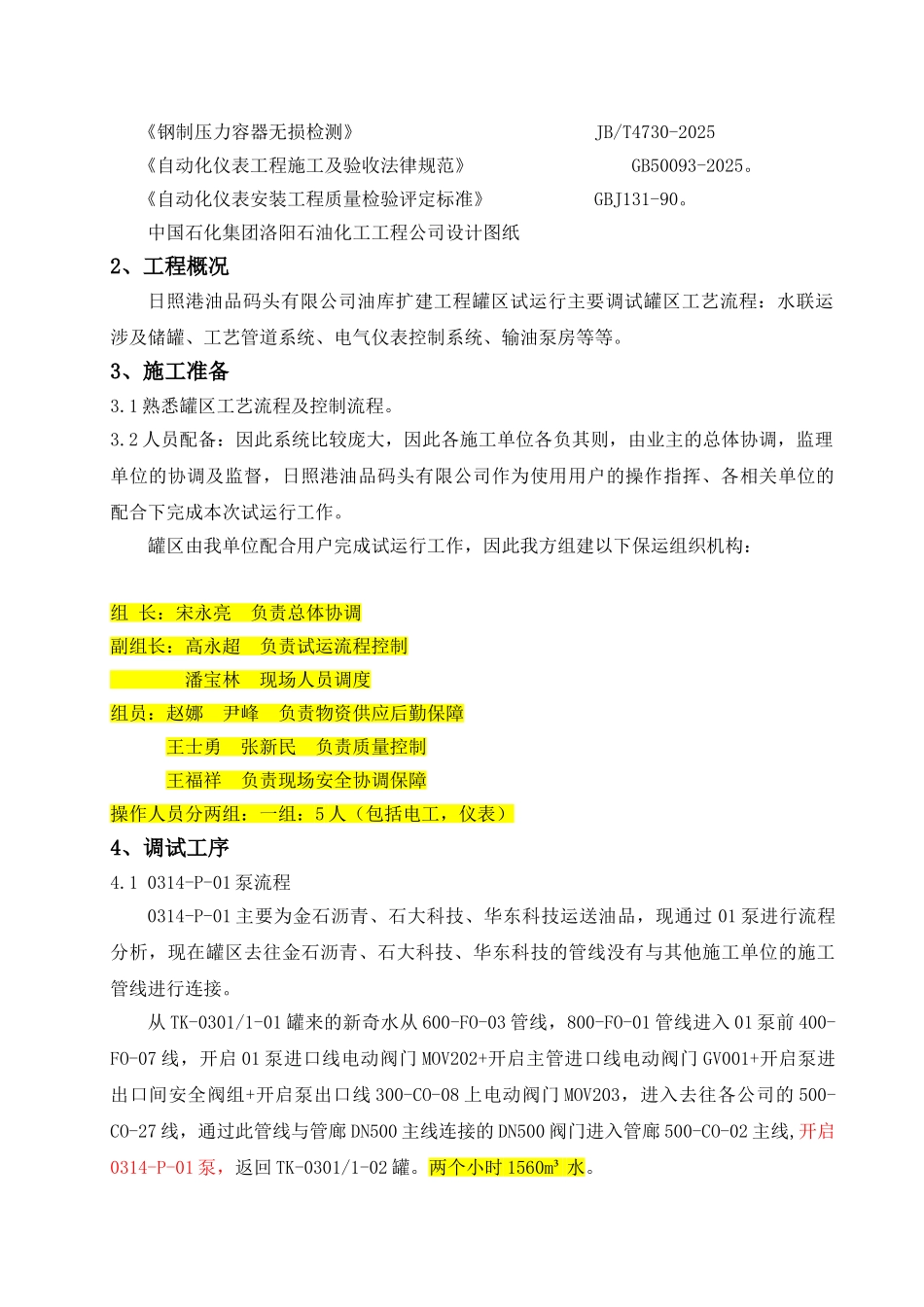

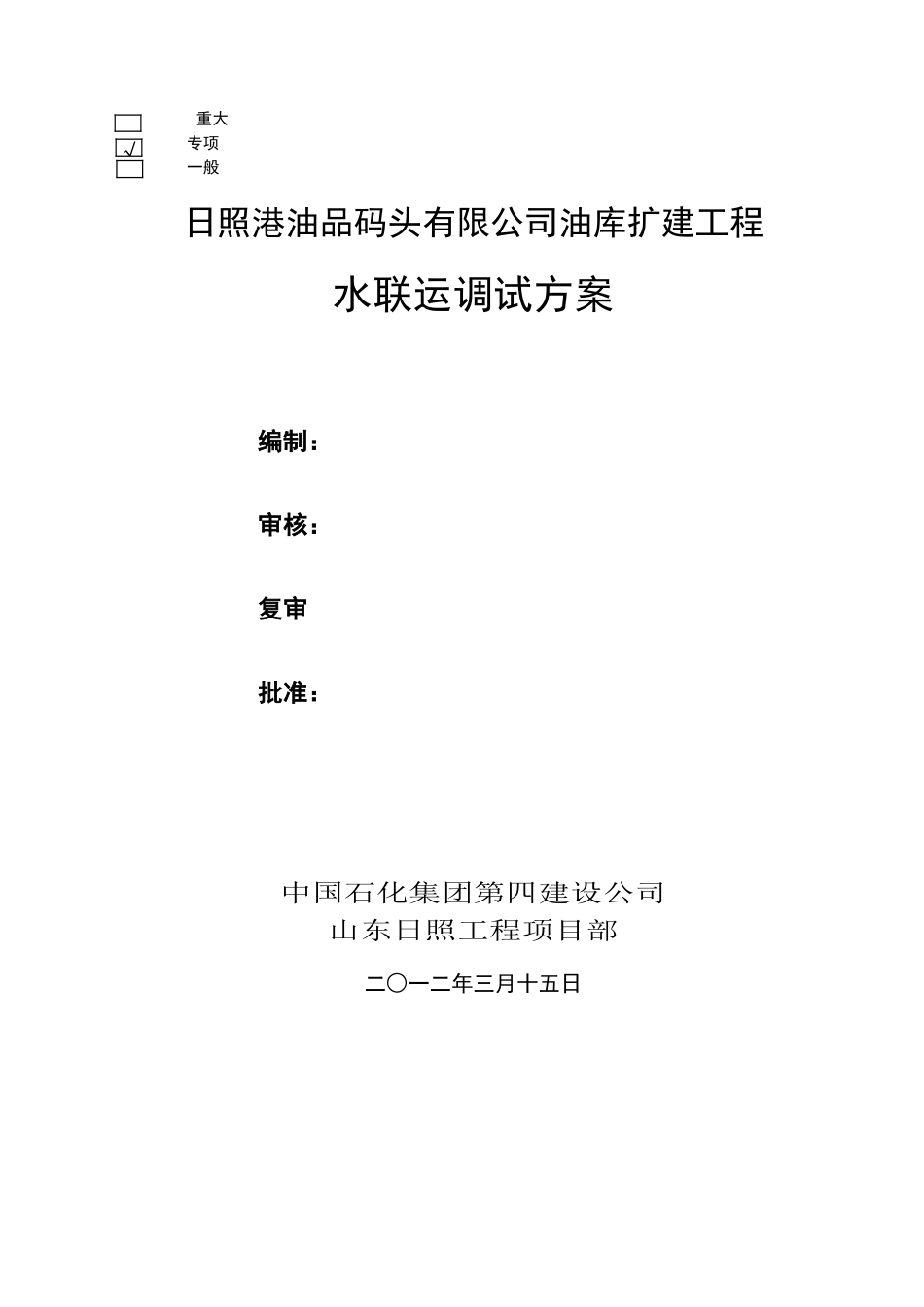

重大专项一般日照港油品码头有限公司油库扩建工程水联运调试方案编制： 审核：复审批准：中国石化集团第四建设公司山东日照工程项目部二○一二年三月十五日√目 次1 适用范围及依据 …………………………………………………………………………12 工程概况 …………………………………………………………………………………13 施工准备 …………………………………………………………………………………14 调试工序 …………………………………………………………………………………25 质量控制 …………………………………………………………………………………36 HSE 措施 …………………………………………………………………………………41、适用范围及依据1．1 适用范围：为高效优质地完成日照港油品码头油库扩建工程泵房输油控制系统的调试工作，应业主要求对日照港油品码头有限公司油库扩建工程罐区进行水联运调试，鉴于目前施工生产需要，机泵试运与水同时进行，特制定本调试方案。试运行介质为自来水，现已将TK-0301/1-01 罐储存 3.5 万立水，用来对整个油库扩建工程进行水联运。1．2 编制依据：《石油化工有毒、可燃介质管道工程施工及验收法律规范》 SH3501-2025《石油化工施工安全技术规程》 SH3505-1999《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236-98《钢制压力容器无损检测》 JB/T4730-2025《自动化仪表工程施工及验收法律规范》 GB50093-2025。 《自动化仪表安装工程质量检验评定标准》 GBJ131-90。 中国石化集团洛阳石油化工工程公司设计图纸2、工程概况日照港油品码头有限公司油库扩建工程罐区试运行主要调试罐区工艺流程：水联运涉及储罐、工艺管道系统、电气仪表控制系统、输油泵房等等。3、施工准备3.1 熟悉罐区工艺流程及控制流程。3.2 人员配备：因此系统比较庞大，因此各施工单位各负其则，由业主的总体协调，监理单位的协调及监督，日照港油品码头有限公司作为使用用户的操作指挥、各相关单位的配合下完成本次试运行工作。罐区由我单位配合用户完成试运行工作，因此我方组建以下保运组织机构：组 长：宋永亮 负责总体协调副组长：高永超 负责试运流程控制 潘宝林 现场人员调度组员：赵娜 尹峰 负责物资供应后勤保障王士勇 张新民 负责质量控制王福祥 负责现场安全协调保障操作人员分两组：一组：5 人（包括电工，仪表）4、调试工序4.1 0314-P-01 泵流程0314-P-0...
