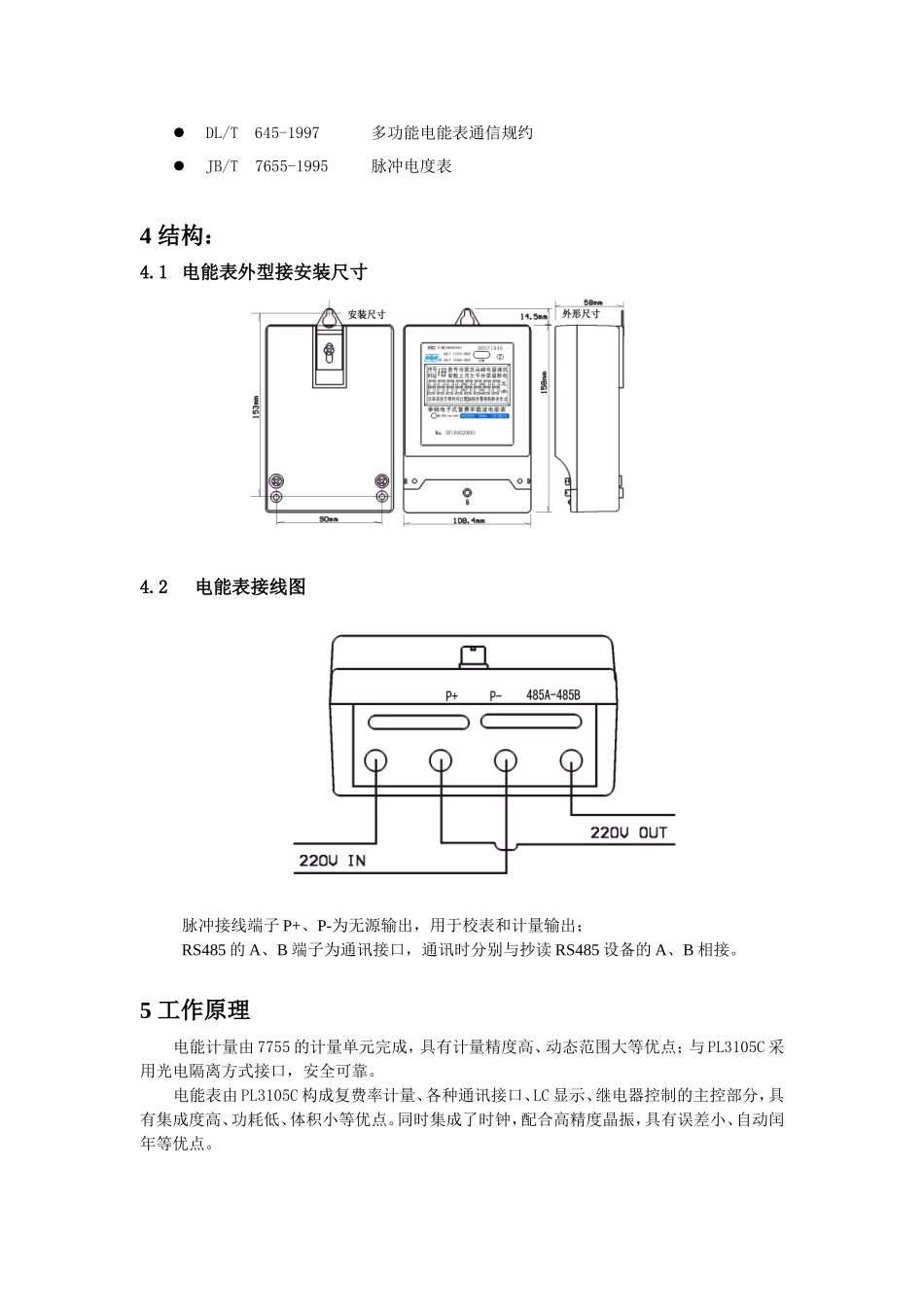

单相电子式复费率(LCD)电能表使用说明(V1.0)1.概述单相电子式复费率LCD显示电能表(以下简称电能表)，是我公司采用当今国际先进微电子芯片研制、生产的新型智能电表。电能表使用公司自主开发的PL3000系列微处理器为核心，具有载波通讯、继电器控制功能；电能计量采用ADE7755计量芯片；电能表具有集成度高，计量精度高，速度快，功耗小，通讯接口丰富等特点。电能表性能指标符合GB/T17215-2002（IEC61036）、GB/T15284-2002的要求，载波性能指标符合电力行业标准DL/T698-1999，RS485通信协议符合行业标准DL/T645-1997。电能表稳定可靠，计量精度高，具有LCD显示，安装方便等诸多特点，特别适用于居民用户和工业用户的电能计量及控制。2.规格型号及主要技术参数：2.1规格型号电能表型号电能表类别精度等级额定电压V脉冲常数imp/kWh额定电流Ib(A)DDSF866单相1.0220160010（40）2.2主要技术参数项目主要技术参数及规格误差符合IEC1036-1996要求参比频率50Hz计度范围000000.00－－999999.99kWh时钟误差优于0.5秒/天（参比条件下）载波通讯扩频系列15位，中心频率120K，带宽15KHz功耗静态小于0.5W，载波发射时小于3WMTBF优于5*104小时外型尺寸长*宽*厚：163mm*126mm*70mm电源电压220V±20％参比电流10（40A）继电器电流容量>40A功率脉冲输出参数脉宽80ms±20%，5-24VDC电压由外部提供环静温度-20℃～+50℃环境湿度小于75%存储和运输温度-25℃～+75℃3执行标准GB/T17215-20021级和2级静止式交流有功电能表GB/T15284-2002多费率电能表特殊要求DL/T698-1999电压电力用户集中抄表系统技术条件DL/T645-1997多功能电能表通信规约JB/T7655-1995脉冲电度表4结构：4.1电能表外型接安装尺寸4.2电能表接线图脉冲接线端子P+、P-为无源输出，用于校表和计量输出；RS485的A、B端子为通讯接口，通讯时分别与抄读RS485设备的A、B相接。5工作原理电能计量由7755的计量单元完成，具有计量精度高、动态范围大等优点；与PL3105C采用光电隔离方式接口，安全可靠。电能表由PL3105C构成复费率计量、各种通讯接口、LC显示、继电器控制的主控部分，具有集成度高、功耗低、体积小等优点。同时集成了时钟，配合高精度晶振，具有误差小、自动闰年等优点。图1电能表工作原理简图6主要功能：6.1计量功能7755精确测量正负有功功率，以同一个方向积算电能，解决电流反接窃电问题电能计量线性好、动态工作范围宽，在1000:1的动态范围内误差小于0.3%具有峰（第2费率），平（第3费率），谷（第4费率）三费率分时电能计量功能根据不同的费率时段设置，分别计量峰电量、平电量、谷电量，总电量为3费率之和任意时段的起始及终止的实际时间和预置时间误差不超过0.5s/d电能量数据冻结转存日为每月1…28日中任意指定日的任意时，缺省设置为每月1日零时（月末冻结）时段切换由内置硬时钟切换，日历、计时和闰年自动切换功能，具有时钟备用电池断电后，所有存储数据不丢失，能保持10年以上6.2通讯功能6.2.1远红外通信接口（可选，根据用户定制）用于电能表参数设置及抄读标准红外通信接口，可与国内市场上通用的手持式终端进行通信适用环境：避免强光（日光或荧光）直接照射远红外接收器的接收窗口红外线波长：900…1000nm通信波特率：1200bps通信距离：≥3m通信角度：≥±15°通信规约：DL/T645-19976.2.2RS485通信接口（可选）用于电能表参数设置及抄读具有防静电及瞬间过电压、过电流抑制功能通信波特率：1200bps通信距离：1200m（每两个接点之间）通信规约：DL/T645-19976.2.3电力载波通信接口用于电能表参数及电表底码的抄读可进行电能表继电器的操作可进行时钟的校对通信速率：同步通讯，500bps通信距离：500m（每两个接点之间）具有4级载波中继功能、扩展通讯距离通信规约：复费率协议载波信道通讯规约6.3电能脉冲输出功能有功电能量脉冲输出，用于校表、采集电能量无源隔离型输出端口波形：方波脉冲宽度：80ms±20%寿命：≥109个脉冲脉冲常数：符合铭牌指示，单位为imp/kWh6.4编程功能6.4.1编程方式通过远红外通信口、RS485通信口对电能表进...
