板翅式换热器及设计中的选型计算方法

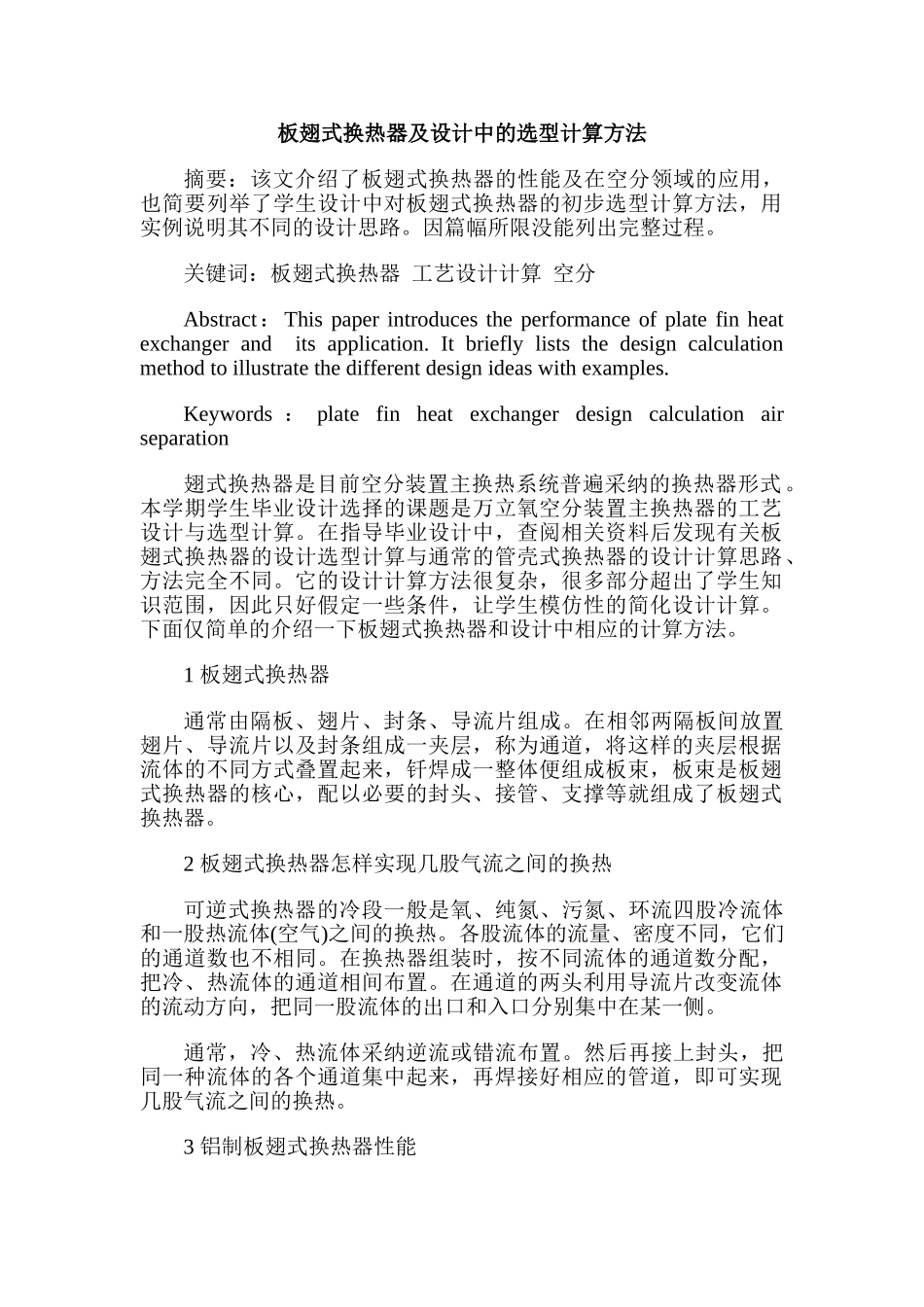

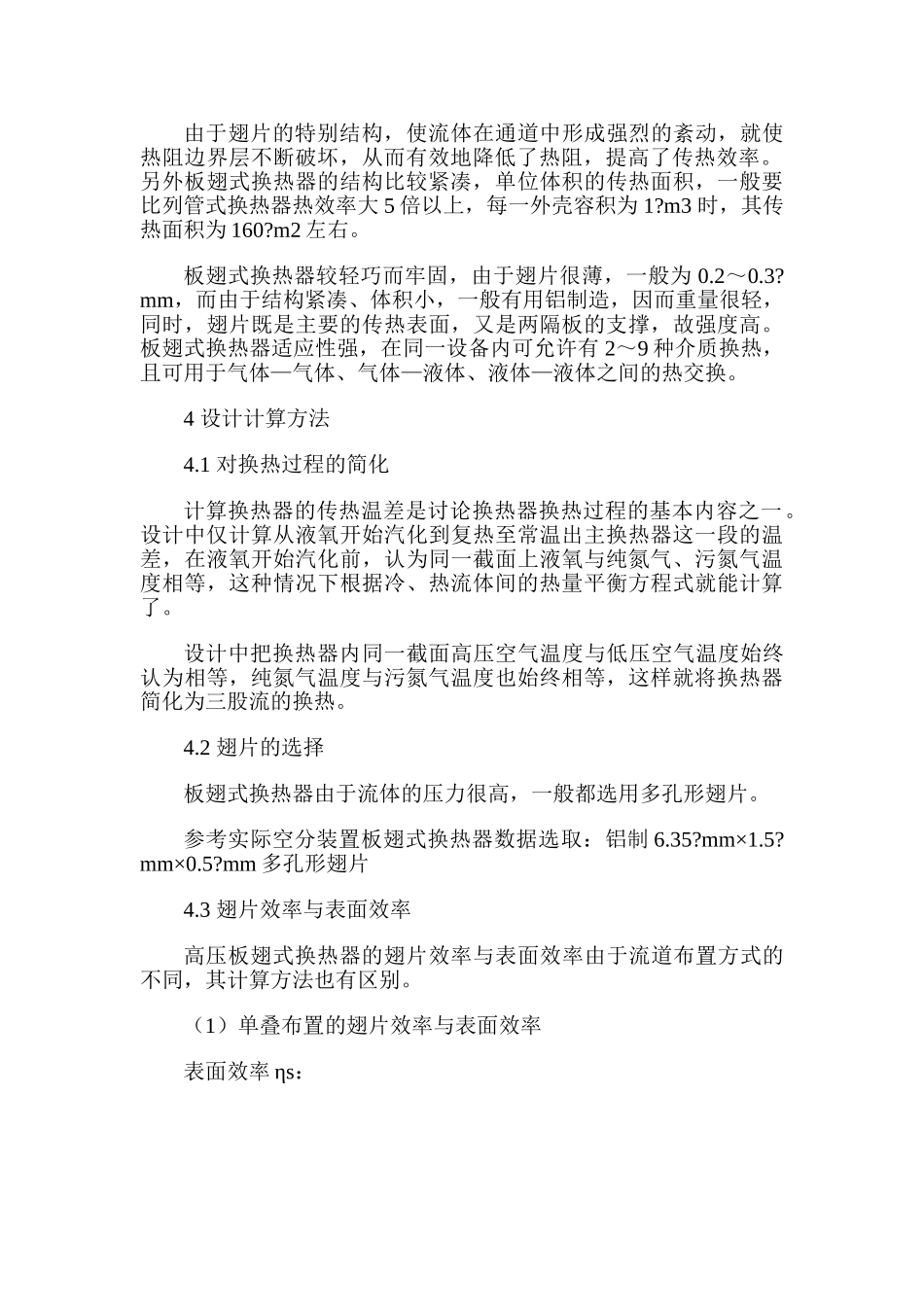

板翅式换热器及设计中的选型计算方法摘要：该文介绍了板翅式换热器的性能及在空分领域的应用，也简要列举了学生设计中对板翅式换热器的初步选型计算方法，用实例说明其不同的设计思路。因篇幅所限没能列出完整过程。关键词：板翅式换热器 工艺设计计算 空分Abstract：This paper introduces the performance of plate fin heat exchanger and its application. It briefly lists the design calculation method to illustrate the different design ideas with examples.Keywords ： plate fin heat exchanger design calculation air separation翅式换热器是目前空分装置主换热系统普遍采纳的换热器形式。本学期学生毕业设计选择的课题是万立氧空分装置主换热器的工艺设计与选型计算。在指导毕业设计中，查阅相关资料后发现有关板翅式换热器的设计选型计算与通常的管壳式换热器的设计计算思路、方法完全不同。它的设计计算方法很复杂，很多部分超出了学生知识范围，因此只好假定一些条件，让学生模仿性的简化设计计算。下面仅简单的介绍一下板翅式换热器和设计中相应的计算方法。1 板翅式换热器通常由隔板、翅片、封条、导流片组成。在相邻两隔板间放置翅片、导流片以及封条组成一夹层，称为通道，将这样的夹层根据流体的不同方式叠置起来，钎焊成一整体便组成板束，板束是板翅式换热器的核心，配以必要的封头、接管、支撑等就组成了板翅式换热器。2 板翅式换热器怎样实现几股气流之间的换热可逆式换热器的冷段一般是氧、纯氮、污氮、环流四股冷流体和一股热流体(空气)之间的换热。各股流体的流量、密度不同，它们的通道数也不相同。在换热器组装时，按不同流体的通道数分配，把冷、热流体的通道相间布置。在通道的两头利用导流片改变流体的流动方向，把同一股流体的出口和入口分别集中在某一侧。通常，冷、热流体采纳逆流或错流布置。然后再接上封头，把同一种流体的各个通道集中起来，再焊接好相应的管道，即可实现几股气流之间的换热。3 铝制板翅式换热器性能由于翅片的特别结构，使流体在通道中形成强烈的紊动，就使热阻边界层不断破坏，从而有效地降低了热阻，提高了传热效率。另外板翅式换热器的结构比较紧凑，单位体积的传热面积，一般要比列管式换热器热效率大 5 倍以上，每一外壳容积为 1?m3 时，其传热面积为 160?m2 左右。板翅式换热器较轻巧而牢固，由于翅片很薄，一般为 0.2～0.3?m...
