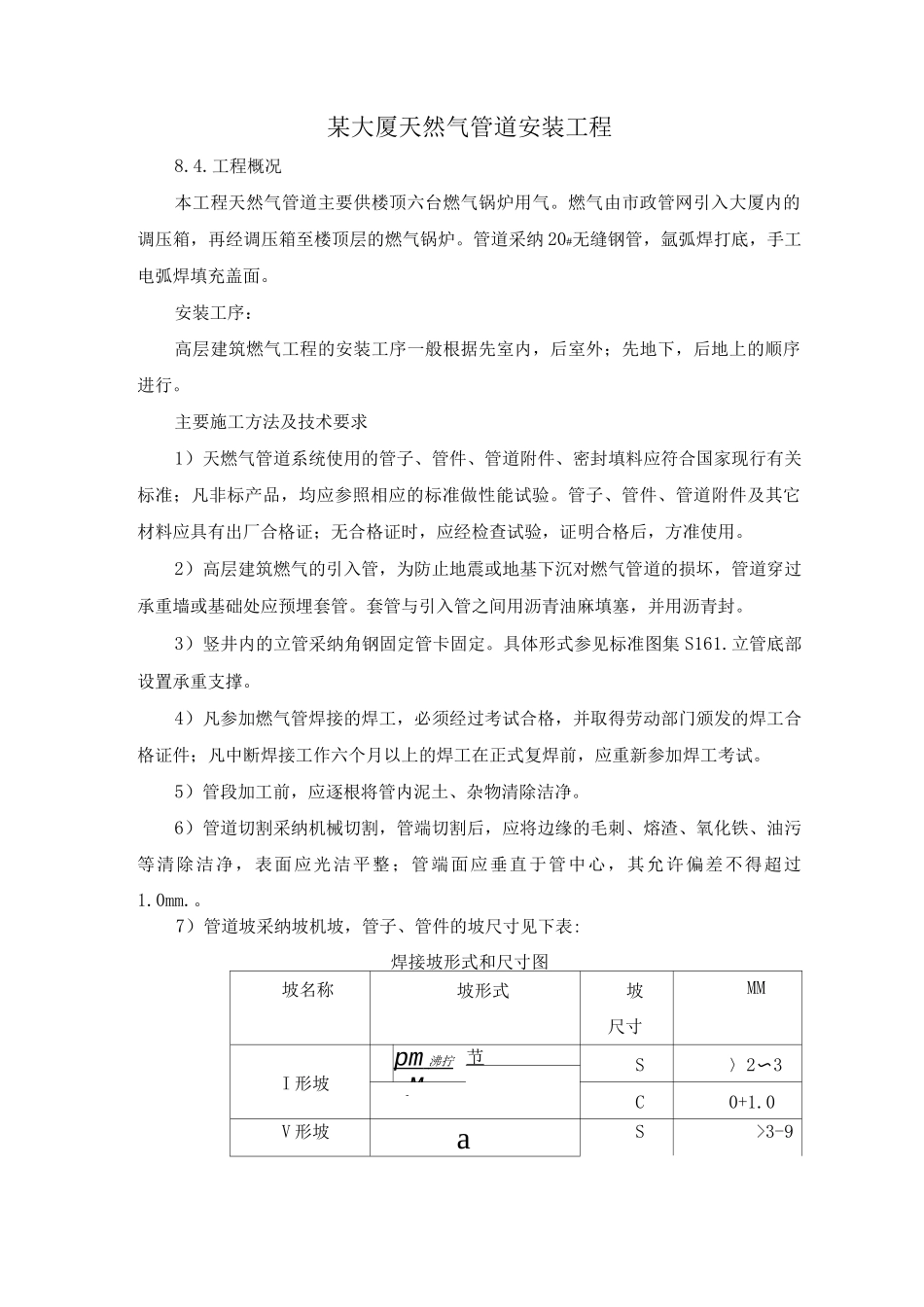

某大厦天然气管道安装工程

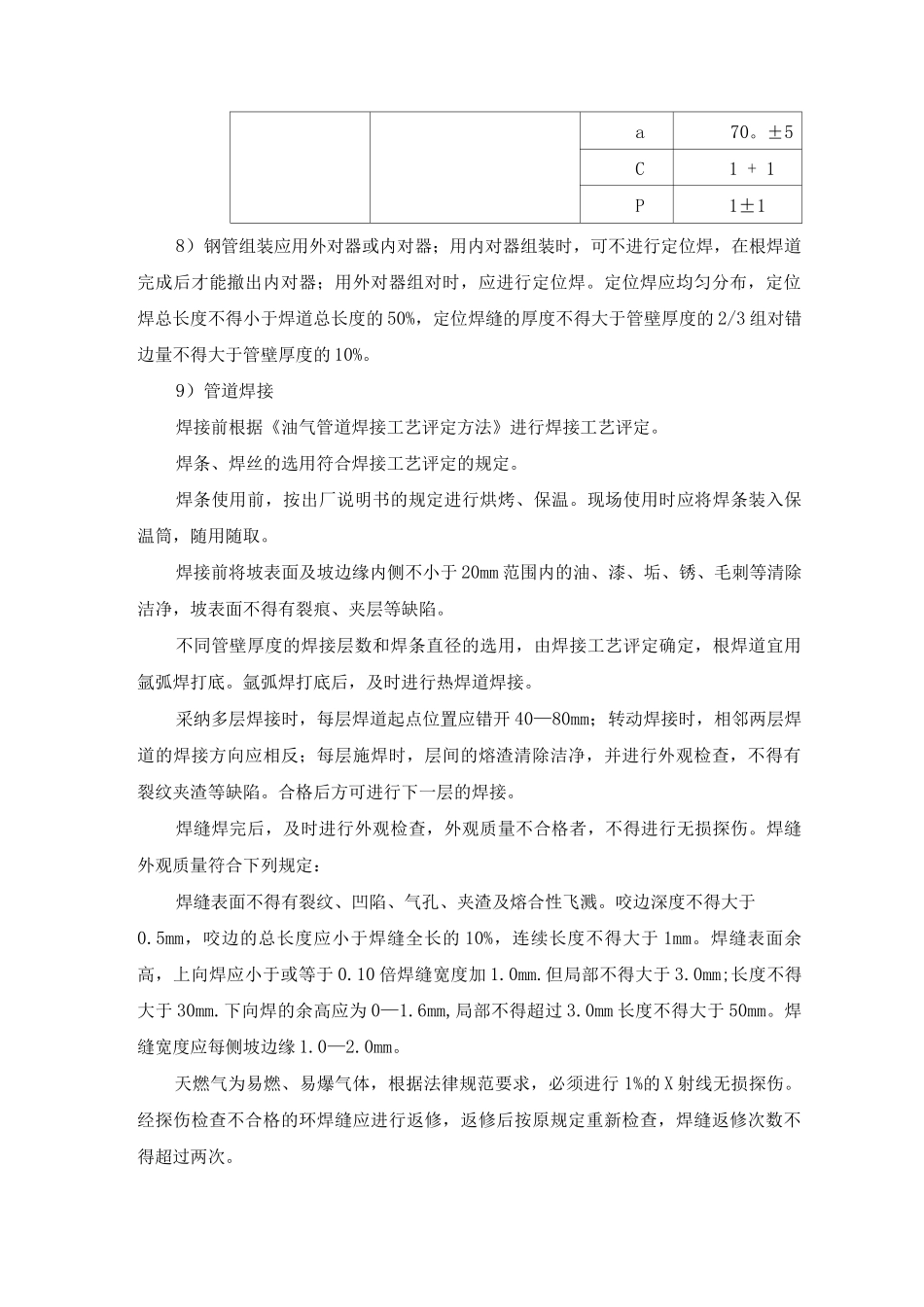

某大厦天然气管道安装工程8.4.工程概况本工程天然气管道主要供楼顶六台燃气锅炉用气。燃气由市政管网引入大厦内的调压箱，再经调压箱至楼顶层的燃气锅炉。管道采纳 20#无缝钢管，氩弧焊打底，手工电弧焊填充盖面。安装工序：高层建筑燃气工程的安装工序一般根据先室内，后室外；先地下，后地上的顺序进行。主要施工方法及技术要求1）天燃气管道系统使用的管子、管件、管道附件、密封填料应符合国家现行有关标准；凡非标产品，均应参照相应的标准做性能试验。管子、管件、管道附件及其它材料应具有出厂合格证；无合格证时，应经检查试验，证明合格后，方准使用。2）高层建筑燃气的引入管，为防止地震或地基下沉对燃气管道的损坏，管道穿过承重墙或基础处应预埋套管。套管与引入管之间用沥青油麻填塞，并用沥青封。3）竖井内的立管采纳角钢固定管卡固定。具体形式参见标准图集 S161.立管底部设置承重支撑。4）凡参加燃气管焊接的焊工，必须经过考试合格，并取得劳动部门颁发的焊工合格证件；凡中断焊接工作六个月以上的焊工在正式复焊前，应重新参加焊工考试。5）管段加工前，应逐根将管内泥土、杂物清除洁净。6）管道切割采纳机械切割，管端切割后，应将边缘的毛刺、熔渣、氧化铁、油污等清除洁净，表面应光洁平整；管端面应垂直于管中心，其允许偏差不得超过 1.0mm.。7）管道坡采纳坡机坡，管子、管件的坡尺寸见下表:焊接坡形式和尺寸图坡名称坡形式坡尺寸MMI 形坡pm 沸拧 却 M 节S〉2〜3C0+1.0V 形坡aS>3-9a70。±5C1 + 1P1±18）钢管组装应用外对器或内对器；用内对器组装时，可不进行定位焊，在根焊道完成后才能撤出内对器；用外对器组对时，应进行定位焊。定位焊应均匀分布，定位焊总长度不得小于焊道总长度的 50%，定位焊缝的厚度不得大于管壁厚度的 2/3 组对错边量不得大于管壁厚度的 10%。9）管道焊接焊接前根据《油气管道焊接工艺评定方法》进行焊接工艺评定。焊条、焊丝的选用符合焊接工艺评定的规定。焊条使用前，按出厂说明书的规定进行烘烤、保温。现场使用时应将焊条装入保温筒，随用随取。焊接前将坡表面及坡边缘内侧不小于 20mm 范围内的油、漆、垢、锈、毛刺等清除洁净，坡表面不得有裂痕、夹层等缺陷。不同管壁厚度的焊接层数和焊条直径的选用，由焊接工艺评定确定，根焊道宜用氩弧焊打底。氩弧焊打底后，及时进行热焊道焊接。采纳多层焊接时，每层焊道起点位置应错开 40—80mm；转动焊接时，相邻两层焊道的焊...
