某高层建筑混凝土墙板裂缝事故调查分析及处理办法VIP专享

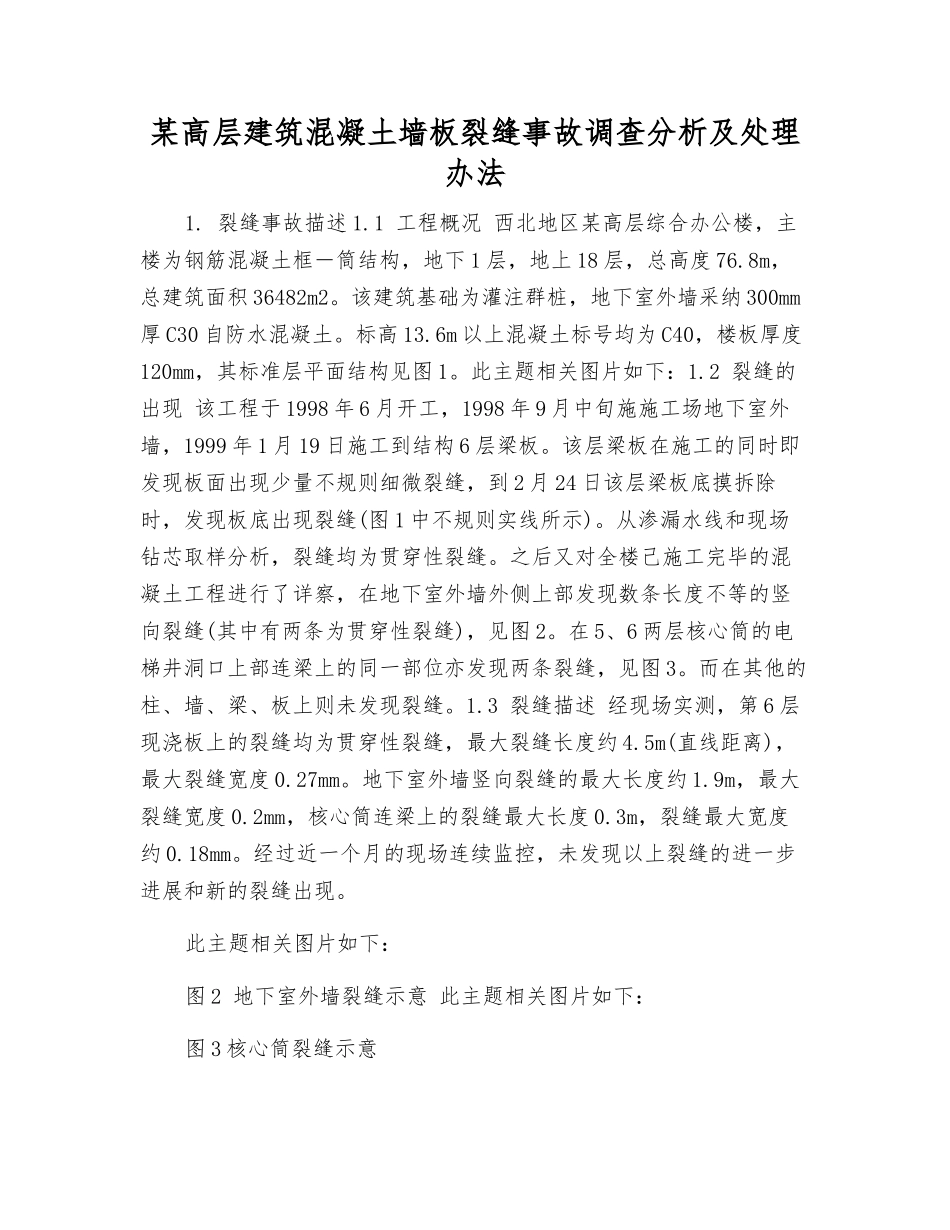

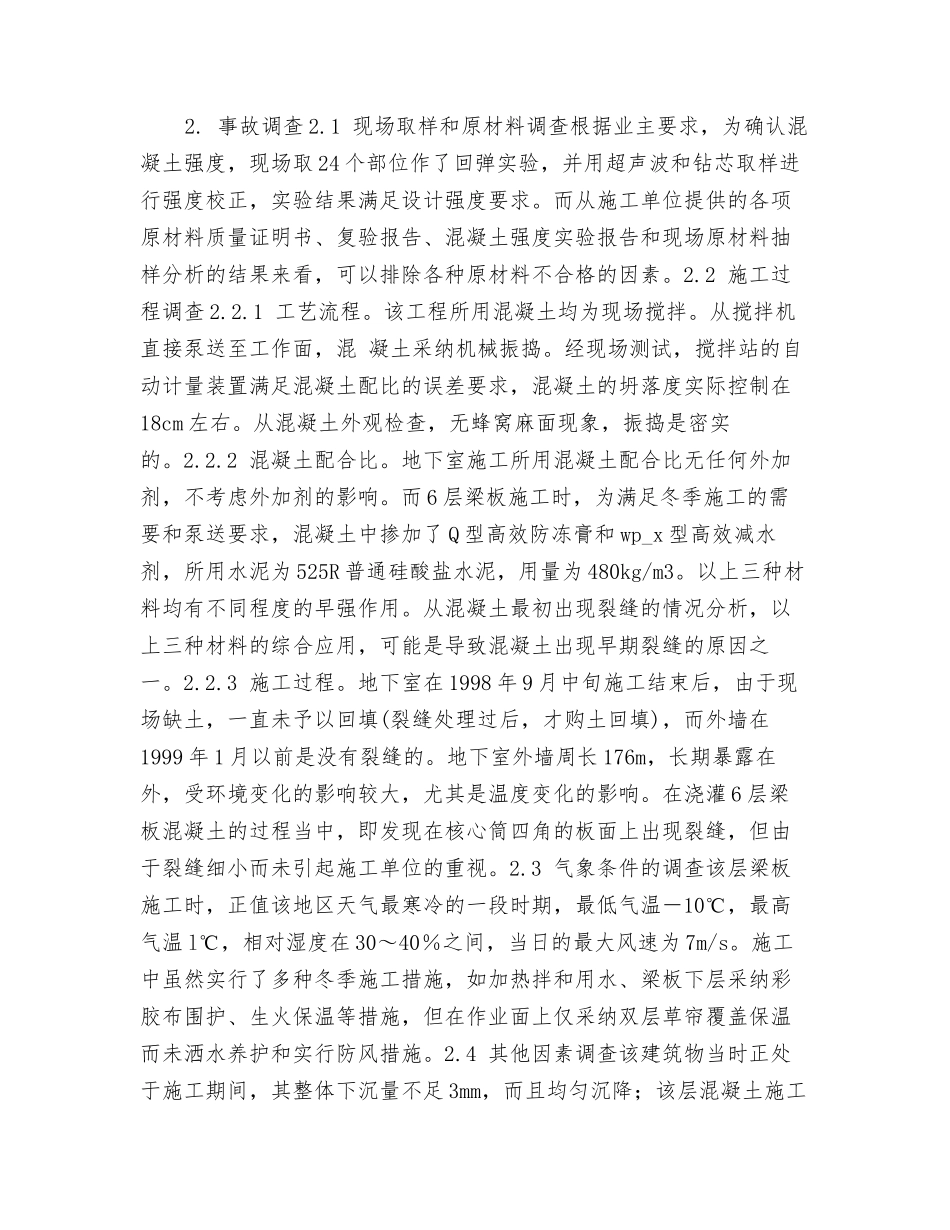

某高层建筑混凝土墙板裂缝事故调查分析及处理办法1. 裂缝事故描述 1.1 工程概况 西北地区某高层综合办公楼，主楼为钢筋混凝土框－筒结构，地下 1 层，地上 18 层，总高度 76.8m，总建筑面积 36482m2。该建筑基础为灌注群桩，地下室外墙采纳 300mm厚 C30 自防水混凝土。标高 13.6m 以上混凝土标号均为 C40，楼板厚度120mm，其标准层平面结构见图 1。此主题相关图片如下：1.2 裂缝的出现 该工程于 1998 年 6 月开工，1998 年 9 月中旬施施工场地下室外墙，1999 年 1 月 19 日施工到结构 6 层梁板。该层梁板在施工的同时即发现板面出现少量不规则细微裂缝，到 2 月 24 日该层梁板底摸拆除时，发现板底出现裂缝(图 1 中不规则实线所示)。从渗漏水线和现场钻芯取样分析，裂缝均为贯穿性裂缝。之后又对全楼己施工完毕的混凝土工程进行了详察，在地下室外墙外侧上部发现数条长度不等的竖向裂缝(其中有两条为贯穿性裂缝)，见图 2。在 5、6 两层核心筒的电梯井洞口上部连梁上的同一部位亦发现两条裂缝，见图 3。而在其他的柱、墙、梁、板上则未发现裂缝。1.3 裂缝描述 经现场实测，第 6 层现浇板上的裂缝均为贯穿性裂缝，最大裂缝长度约 4.5m(直线距离)，最大裂缝宽度 0.27mm。地下室外墙竖向裂缝的最大长度约 1.9m，最大裂缝宽度 0.2mm，核心筒连梁上的裂缝最大长度 0.3m，裂缝最大宽度约 0.18mm。经过近一个月的现场连续监控，未发现以上裂缝的进一步进展和新的裂缝出现。此主题相关图片如下：图 2 地下室外墙裂缝示意 此主题相关图片如下：图 3 核心筒裂缝示意2. 事故调查 2.1 现场取样和原材料调查根据业主要求，为确认混凝土强度，现场取 24 个部位作了回弹实验，并用超声波和钻芯取样进行强度校正，实验结果满足设计强度要求。而从施工单位提供的各项原材料质量证明书、复验报告、混凝土强度实验报告和现场原材料抽样分析的结果来看，可以排除各种原材料不合格的因素。2.2 施工过程调查 2.2.1 工艺流程。该工程所用混凝土均为现场搅拌。从搅拌机直接泵送至工作面，混 凝土采纳机械振捣。经现场测试，搅拌站的自动计量装置满足混凝土配比的误差要求，混凝土的坍落度实际控制在18cm 左右。从混凝土外观检查，无蜂窝麻面现象，振捣是密实的。2.2.2 混凝土配合比。地下室施工所用混凝土配合比无任何外加剂，不考虑外加剂的影响。而 6 层梁板施工时，为满足冬季施工的需要和泵送要...
