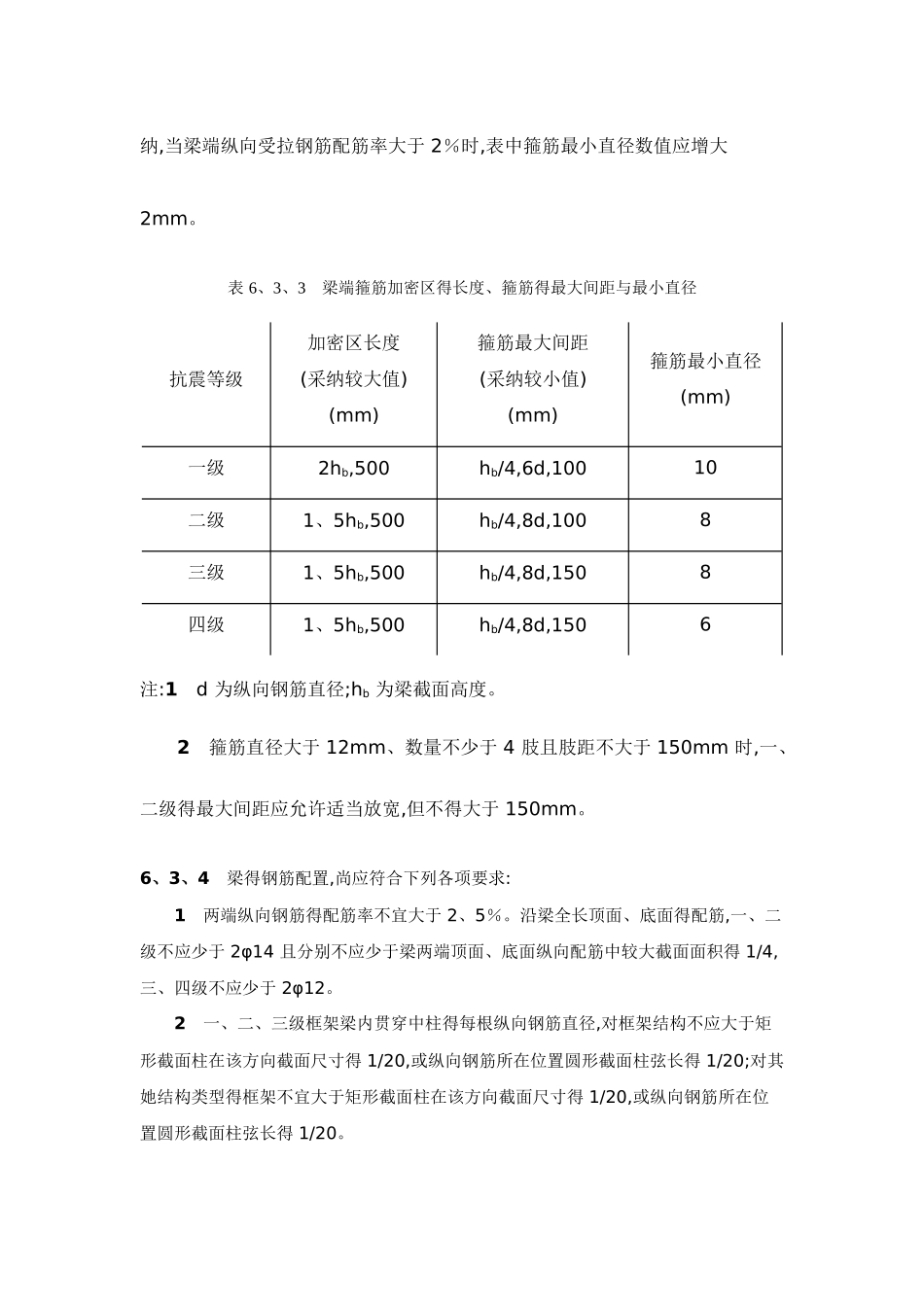

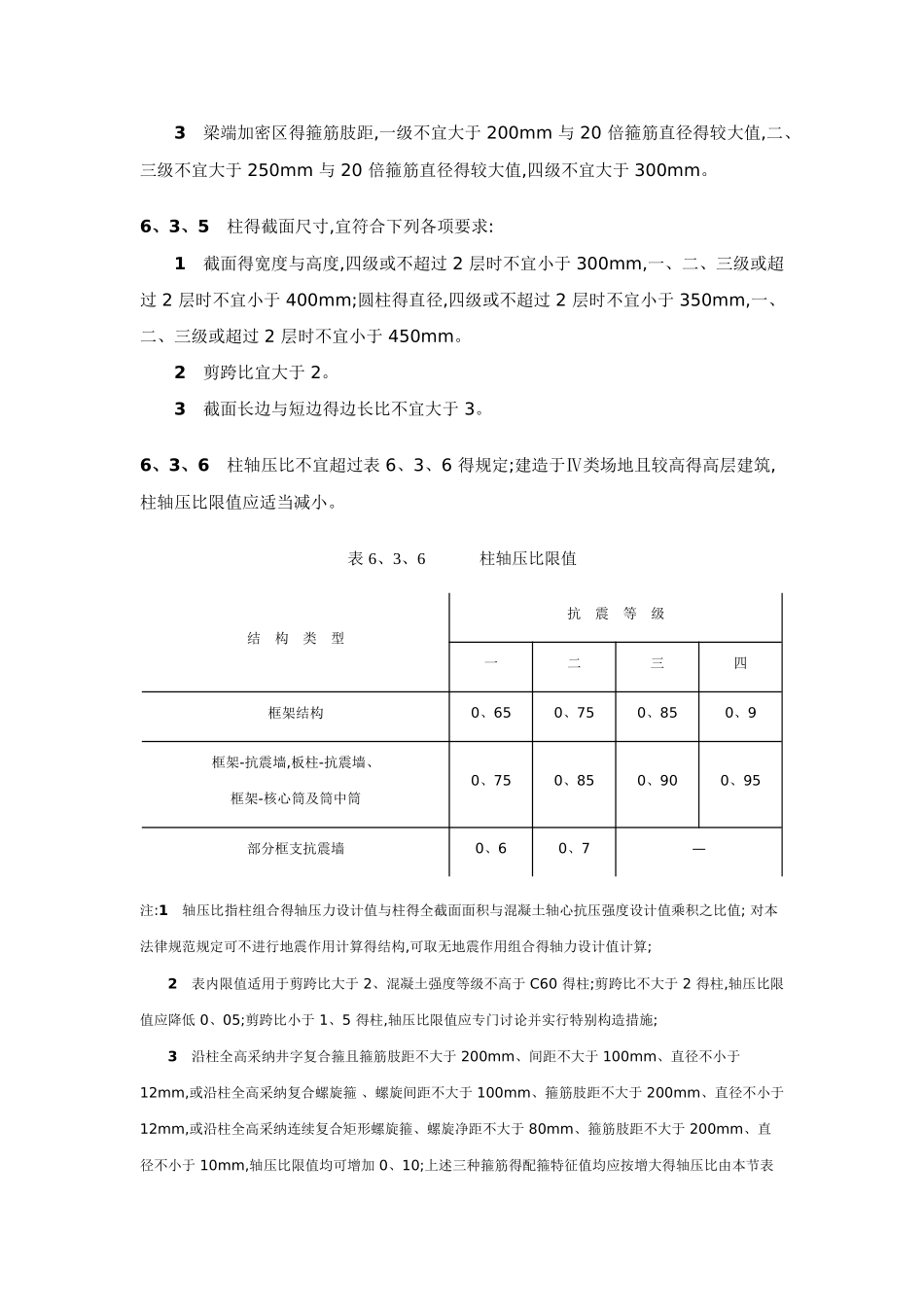

6、3 框架结构抗震构造措施6、3、1 梁得截面尺寸,宜符合下列各项要求: 1 截面宽度不宜小于 200mm; 2 截面高宽比不宜大于 4; 3 净跨与截面高度之比不宜小于 4。6、3、2 梁宽大于柱宽得扁梁应符合下列要求: 1 采纳扁梁得楼、屋盖应现浇,梁中线宜与柱中线重合,扁梁应双向布置。扁梁得截面尺寸应符合下列要求,并应满足现行有关法律规范对挠度与裂缝宽度得规定:bb≤2bc (6、3、2-1)bb≤bc＋hb (6、3、2-2)hb≤16d (6、3、2-3)式中 bc——柱截面宽度,圆形截面取柱直径得 0、8 倍; bb、hb——分别为梁截面宽度与高度; d——柱纵筋直径。 2 扁梁不宜用于一级框架结构。6、3、3 梁得钢筋配置,应符合下列各项要求: 1 梁端计入受压钢筋得混凝土受压区高度与有效高度之比,一级不应大于 0、25,二、三级不应大于 0、35。 2 梁端截面得底面与顶面纵向钢筋配筋量得比值,除按计算确定外,一级不应小于 0、5,二、三级不应小于 0、3。 3 梁端箍筋加密区得长度、箍筋最大间距与最小直径应按表 6、3、3 采纳,当梁端纵向受拉钢筋配筋率大于 2％时,表中箍筋最小直径数值应增大 2mm。 表 6、3、3 梁端箍筋加密区得长度、箍筋得最大间距与最小直径 抗震等级加密区长度(采纳较大值)(mm)箍筋最大间距(采纳较小值)(mm)箍筋最小直径(mm)一级2hb,500hb/4,6d,10010二级1、5hb,500hb/4,8d,1008三级1、5hb,500hb/4,8d,1508四级1、5hb,500hb/4,8d,1506注:1 d 为纵向钢筋直径;hb 为梁截面高度。 2 箍筋直径大于 12mm、数量不少于 4 肢且肢距不大于 150mm 时,一、二级得最大间距应允许适当放宽,但不得大于 150mm。6、3、4 梁得钢筋配置,尚应符合下列各项要求: 1 两端纵向钢筋得配筋率不宜大于 2、5％。沿梁全长顶面、底面得配筋,一、二级不应少于 2φ14 且分别不应少于梁两端顶面、底面纵向配筋中较大截面面积得 1/4,三、四级不应少于 2φ12。 2 一、二、三级框架梁内贯穿中柱得每根纵向钢筋直径,对框架结构不应大于矩形截面柱在该方向截面尺寸得 1/20,或纵向钢筋所在位置圆形截面柱弦长得 1/20;对其她结构类型得框架不宜大于矩形截面柱在该方向截面尺寸得 1/20,或纵向钢筋所在位置圆形截面柱弦长得 1/20。 3 梁端加密区得箍筋肢距,一级不宜大于 200mm 与 20 倍箍筋直径得较大值,二、三级不宜大于 250mm 与 20 倍箍筋直径得较大值,四级不宜大于 300mm。 6、3、5 柱得截面尺寸,宜符合下列各项要求: 1...
