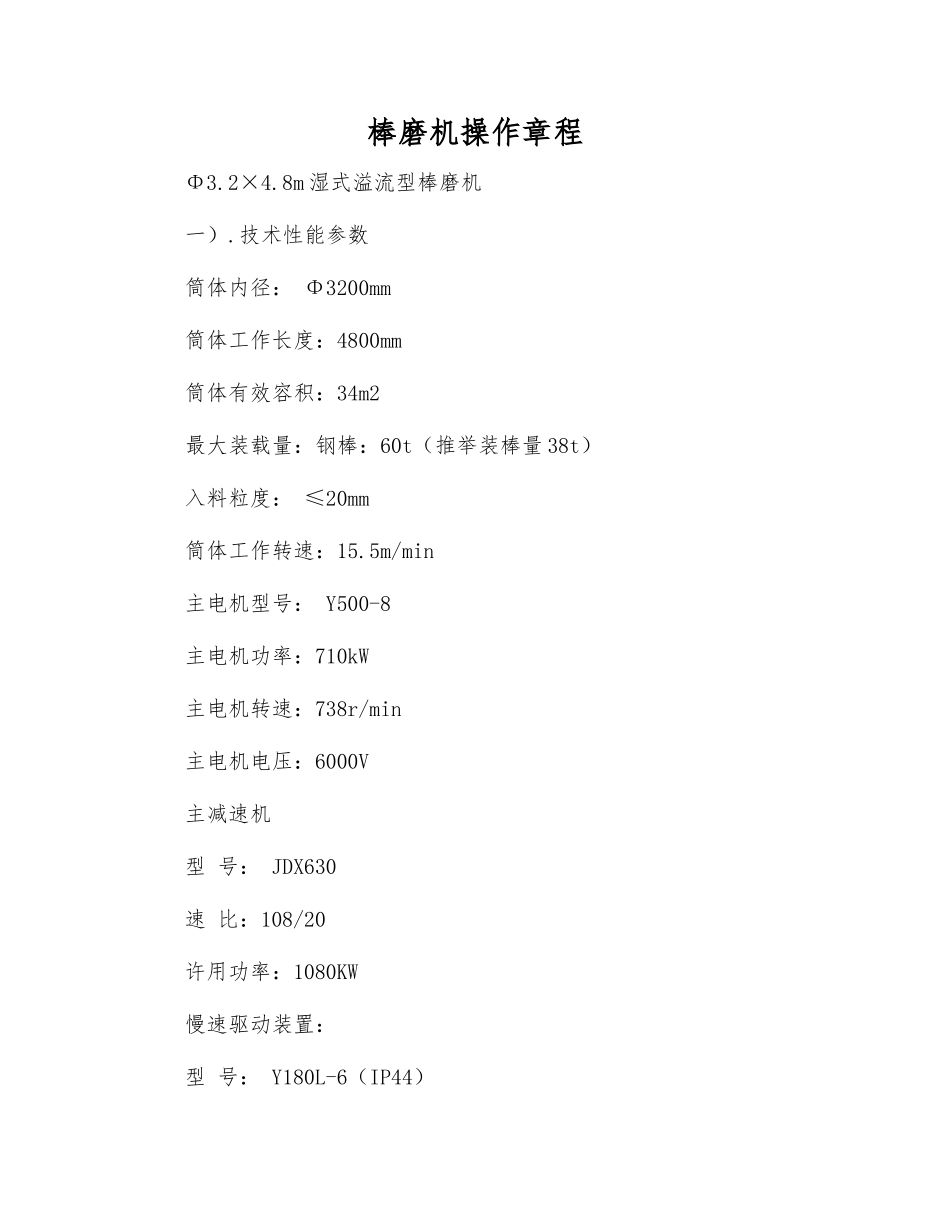

棒磨机操作章程Φ3.2×4.8m 湿式溢流型棒磨机一）.技术性能参数筒体内径： Φ3200mm筒体工作长度：4800mm筒体有效容积：34m2最大装载量：钢棒：60t（推举装棒量 38t）入料粒度： ≤20mm筒体工作转速：15.5m/min主电机型号： Y500-8主电机功率：710kW主电机转速：738r/min主电机电压：6000V主减速机型 号： JDX630速 比：108/20许用功率：1080KW慢速驱动装置：型 号： Y180L-6（IP44）电机参数：380V、15KW、970r/min速 比： i=100筒体转速：0.2r/min气动离合器型号 QL2025-050×1工作压力 0.4～0.8MPa二）：主要结构及工作原理1、工作原理本机为湿式溢流型棒磨机，物料通过溜管给料，由进料中空轴内进料衬套给入筒体内部。主电机经棒销联轴器、主减速器、弹性柱销联转器、大小齿轮装置带动装有介质棒的筒体旋转。物料受到介质的撞击以及介质之间，介质与筒体衬板之间的研磨达到合格粒度的物料。经排料中空轴内出料衬套排出，完成研磨过程。研磨后的物料，经出料装置筛分，合格的产品（水煤浆）由出浆口进入下一道工序,粗颗粒由出渣口排出。2、结构组成本机由溜管、主轴承部筒体部、大小齿轮装置、主电机、主减速器、慢速驱动装置、顶起装置、出料装置、润滑系统，电控等部分组成。主要部件分述如下① 主轴承部主轴承主轴瓦部采纳动静压润滑，一般静压（即高压）油启动和停机时使用。动压（即低压）油在磨机工作时既起润滑作用，又起冷却作用。高压启动磨机，可大大降低磨机启动负荷，并可避开擦伤轴瓦，提高磨机的运转效率。在磨机停止运转前，又向主轴承提供高压油，将轴颈完全浮起。磨机停止运转后，当筒体冷却至室温，再关掉高压油泵，防止筒体冷却收缩而擦伤轴瓦，延长轴瓦的使用期限。每个主轴承上装有两个端面热电阻，测量轴瓦的温度。通过电信号在低压电控柜上显示。主轴承瓦报警温度设定在 60℃并与主电机联锁，也可根据现场使用情况进行调节，65℃时跳闸停车。主轴承长期工作后，轴瓦产生磨损，致使中空轴下沉，密封支架可向下调整，以保证密封件和中空轴良好接触。② 筒体部筒体部是磨机的主要部件，由两端的中空轴、进出料衬套和筒体等组成。在筒体内部装有耐磨衬板等。钢衬板与筒体端盖之间设有耐酸碱橡胶垫，以降低噪声和震动。衬板螺栓处均设有密封垫，可有效防止渗漏。中空轴内镶进出料衬套以保护中空轴。衬套和中空轴间填充隔热材料。③ 大小齿轮大小齿轮采纳斜齿轮传动。工作平衡，冲击小，寿命长。其润滑采纳...
