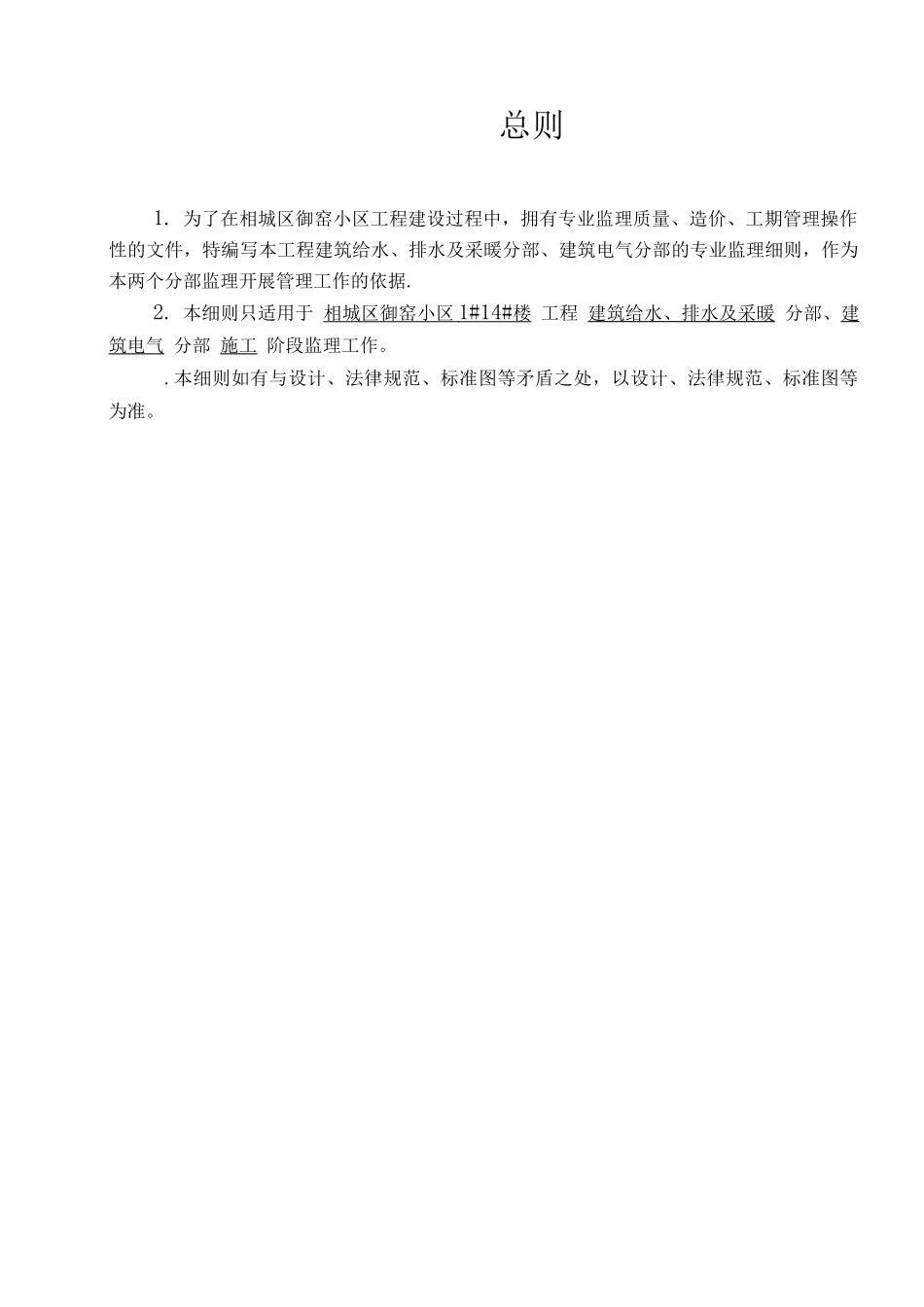

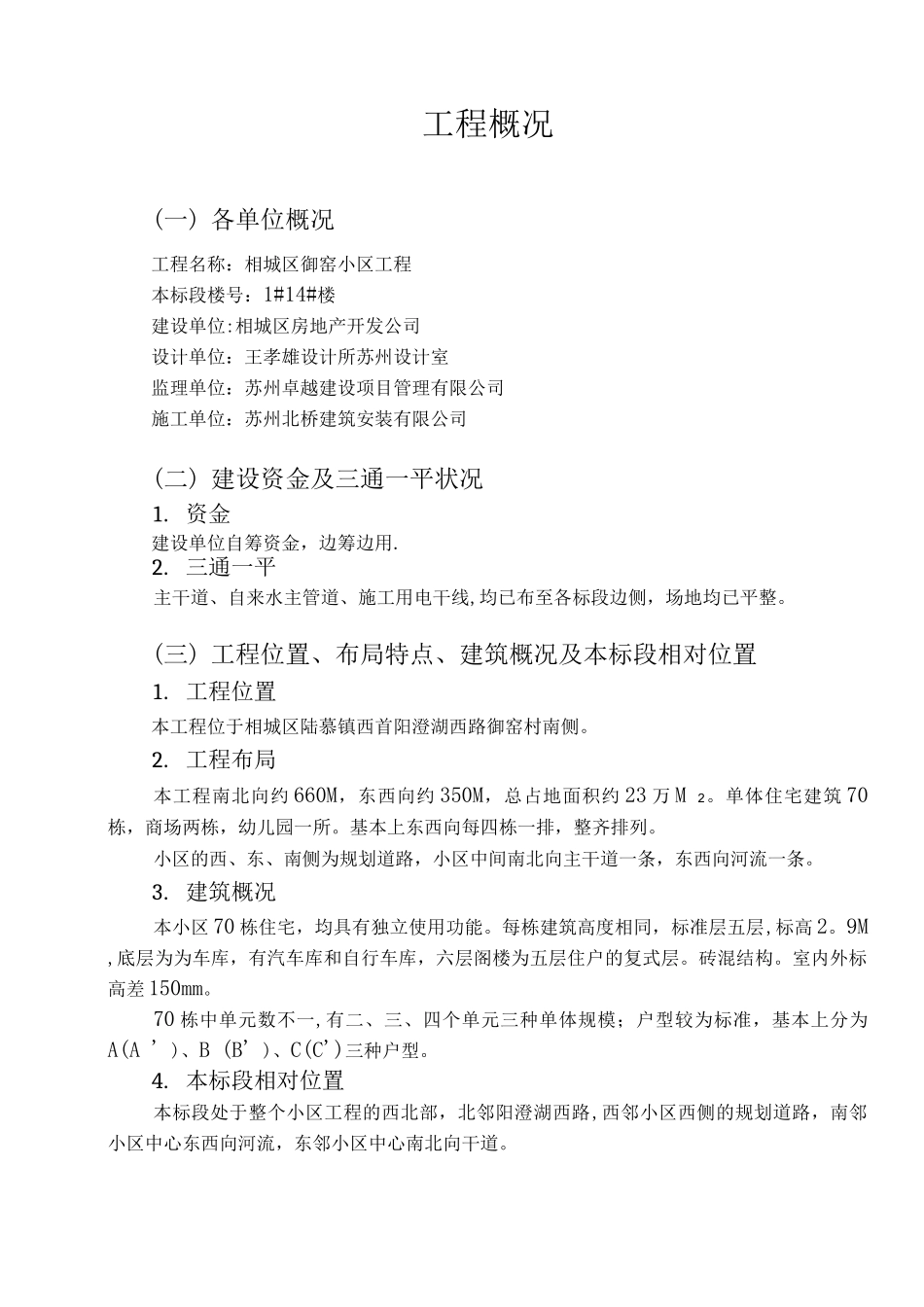

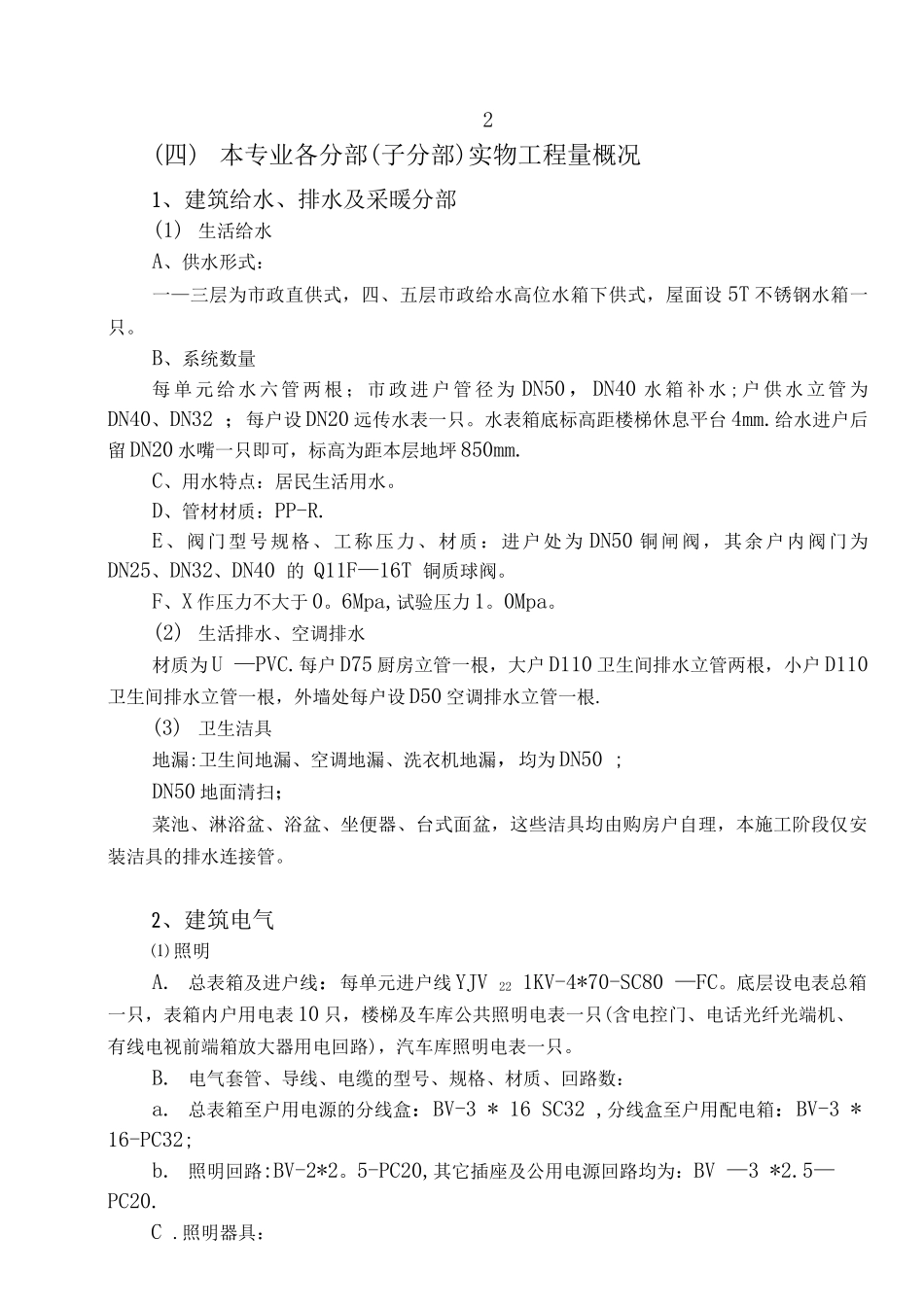

总则1. 为了在相城区御窑小区工程建设过程中，拥有专业监理质量、造价、工期管理操作性的文件，特编写本工程建筑给水、排水及采暖分部、建筑电气分部的专业监理细则，作为本两个分部监理开展管理工作的依据.2. 本细则只适用于 相城区御窑小区 1#14# 楼 工程 建筑给水、排水及采暖 分部、建筑电气 分部 施工 阶段监理工作。.本细则如有与设计、法律规范、标准图等矛盾之处，以设计、法律规范、标准图等为准。工程概况(一) 各单位概况工程名称：相城区御窑小区工程本标段楼号：1#14#楼建设单位:相城区房地产开发公司设计单位：王孝雄设计所苏州设计室监理单位：苏州卓越建设项目管理有限公司施工单位：苏州北桥建筑安装有限公司(二) 建设资金及三通一平状况1. 资金建设单位自筹资金，边筹边用.2. 三通一平主干道、自来水主管道、施工用电干线,均已布至各标段边侧，场地均已平整。(三) 工程位置、布局特点、建筑概况及本标段相对位置1. 工程位置本工程位于相城区陆慕镇西首阳澄湖西路御窑村南侧。2. 工程布局本工程南北向约 660M，东西向约 350M，总占地面积约 23 万 M 2。单体住宅建筑 70栋，商场两栋，幼儿园一所。基本上东西向每四栋一排，整齐排列。小区的西、东、南侧为规划道路，小区中间南北向主干道一条，东西向河流一条。3. 建筑概况本小区 70 栋住宅，均具有独立使用功能。每栋建筑高度相同，标准层五层,标高 2。9M ,底层为为车库，有汽车库和自行车库，六层阁楼为五层住户的复式层。砖混结构。室内外标高差 150mm。70 栋中单元数不一,有二、三、四个单元三种单体规模；户型较为标准，基本上分为A(A ' )、B (B' )、C(C')三种户型。4. 本标段相对位置本标段处于整个小区工程的西北部，北邻阳澄湖西路,西邻小区西侧的规划道路，南邻小区中心东西向河流，东邻小区中心南北向干道。2(四) 本专业各分部(子分部)实物工程量概况1、建筑给水、排水及采暖分部(1) 生活给水A、供水形式：一—三层为市政直供式，四、五层市政给水高位水箱下供式，屋面设 5T 不锈钢水箱一只。B、系统数量每 单 元 给 水 六 管 两 根 ； 市 政 进 户 管 径 为 DN50，DN40 水 箱 补 水 ; 户 供 水 立 管 为DN40、DN32 ；每户设 DN20 远传水表一只。水表箱底标高距楼梯休息平台 4mm.给水进户后留 DN20 水嘴一只即可，标高为距本层地坪 850mm.C、用水特点：居民生活用水。D、管材材质：PP-R.E...
