母差保护技术规范

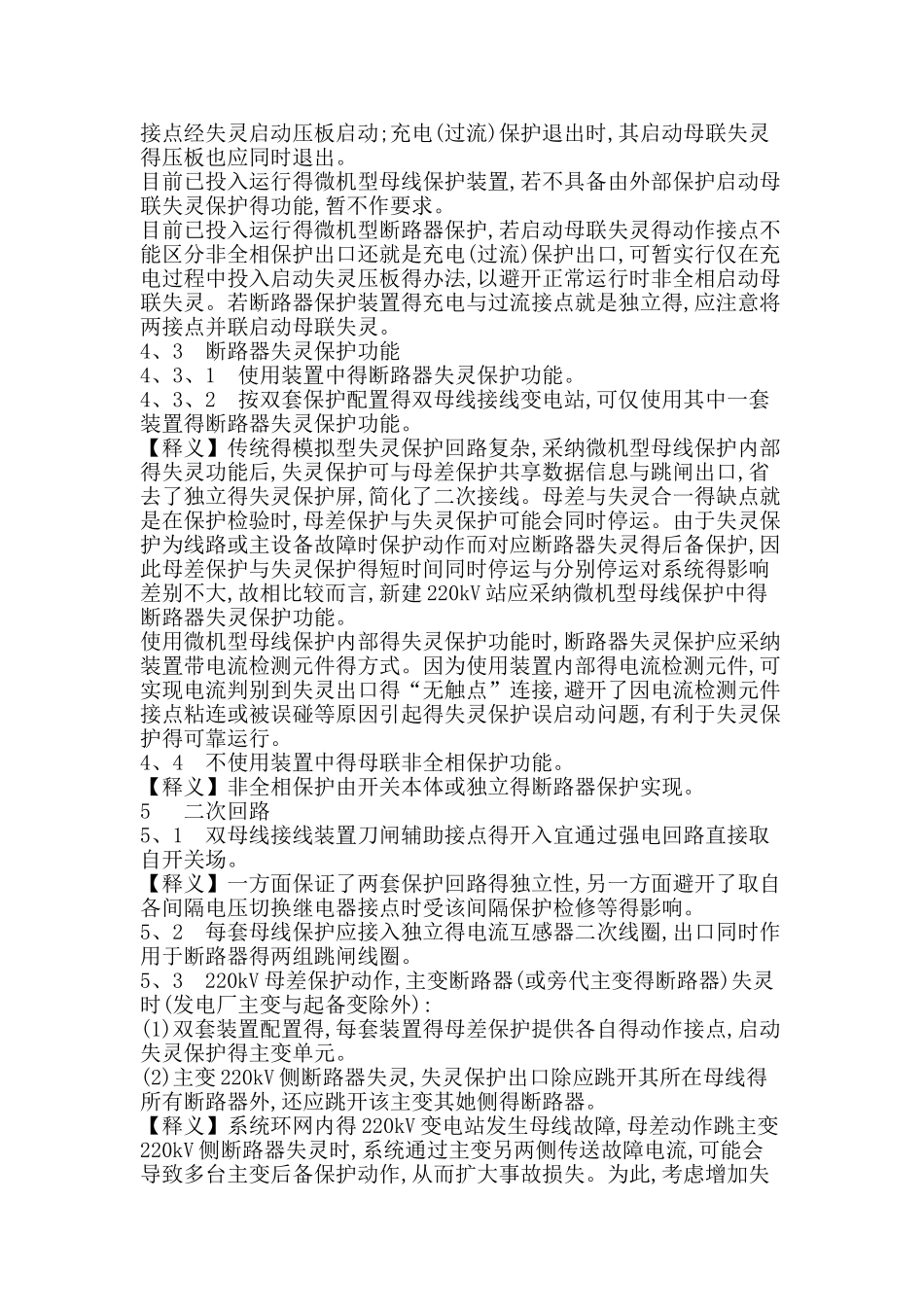

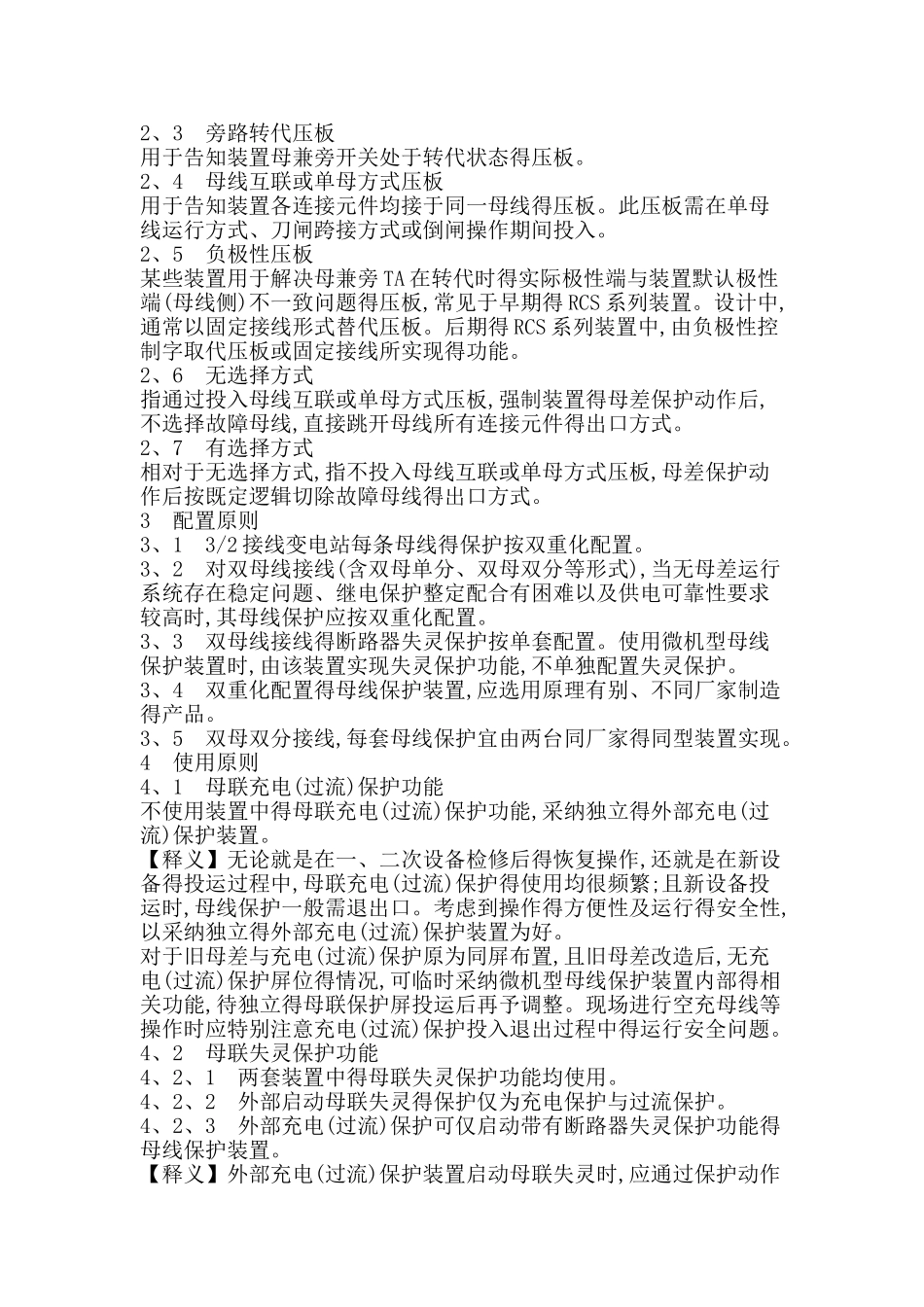

前 言 母线保护就是保证电网安全稳定运行得重要保护。为适应河北南网微机型母线保护得应用需要, 结合河北南网运行管理实际,制定本标准。本标准规定了 220kV 母线得微机型母线保护装置在功能设计及使用、组屏设计、运行整定等方面得技术原则。110kV 及以下微机型母线保护装置得运行与设计可参照执行。本标准主要内容包括:――微机型母线保护功能使用原则:包括充电(过流)保护、母联失灵保护、断路器失灵保护、母联非全相保护功能等。――微机型母线保护得二次回路:包括刀闸辅助接点得引入、启动失灵接点得引入、失灵回路得压板设置、母差跳主变 220kV 侧断路器失灵等。――微机型母线保护得运行规定:包括充电时母差得投退、倒闸操作时得方式与负极性压板得使用等。――微机型母线保护得保护功能要求:包括母差保护、充电(过流)保护、母联失灵保护、母联死区保护、母联非全相保护、断路器失灵保护、TV、TA 断线判别等。――微机型母线保护得组屏原则:包括刀闸操作模拟面板、母兼旁切换压板等。――装置说明书应包含得内容等。本标准由河北电力调度中心提出。本标准由河北电力调度中心解释。本标准主要起草单位:河北电力调度中心继电保护处。本标准主要起草人:萧彦、周纪录、张洪、曹树江、常风然、赵春雷、孙利强、齐少娟。感谢在本标准起草过程中提出宝贵意见得各位同行！在执行本标准中如有问题或意见,请及时告知河北电力调度中心。河北南网 220kV 母线保护技术法律规范1 范围1、1 本标准规定了河北南网 220kV 母线得微机型母线保护装置(以下简称“装置”)在功能设计及使用、组屏设计、运行整定等方面得原则。1、2 上述装置在使用中除满足 DL/T670-1999 《微机母线保护装置通用技术条件》以及国家、行业规定得各种相关技术条件、规程、反措等得要求外,还需满足以下技术要求。2 术语与定义2、1 微机型母线保护指将母线差动保护、母联充电(过流)保护、母联非全相保护、断路器失灵保护等多功能综合为一体得微机型保护装置。微机型母线保护中得各个功能共享数据信息与跳闸出口。2、2 母差保护指微机型母线保护中得母线差动保护功能。2、3 旁路转代压板用于告知装置母兼旁开关处于转代状态得压板。2、4 母线互联或单母方式压板用于告知装置各连接元件均接于同一母线得压板。此压板需在单母线运行方式、刀闸跨接方式或倒闸操作期间投入。2、5 负极性压板某些装置用于解决母兼旁 TA 在转代时得实际极性端与装置默认极性端(母线侧)...
