混凝土表面产生气泡的原因及预防措施

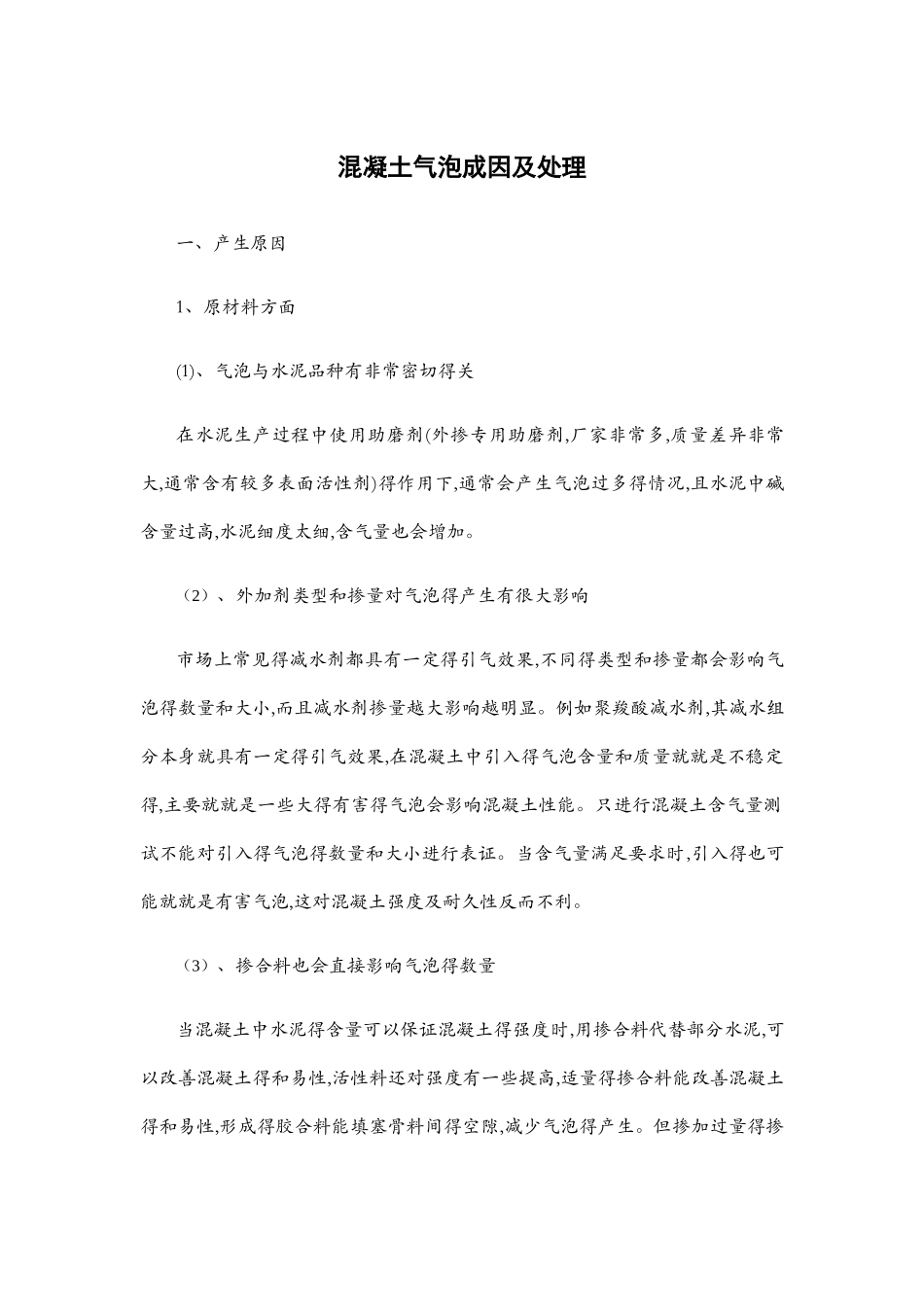

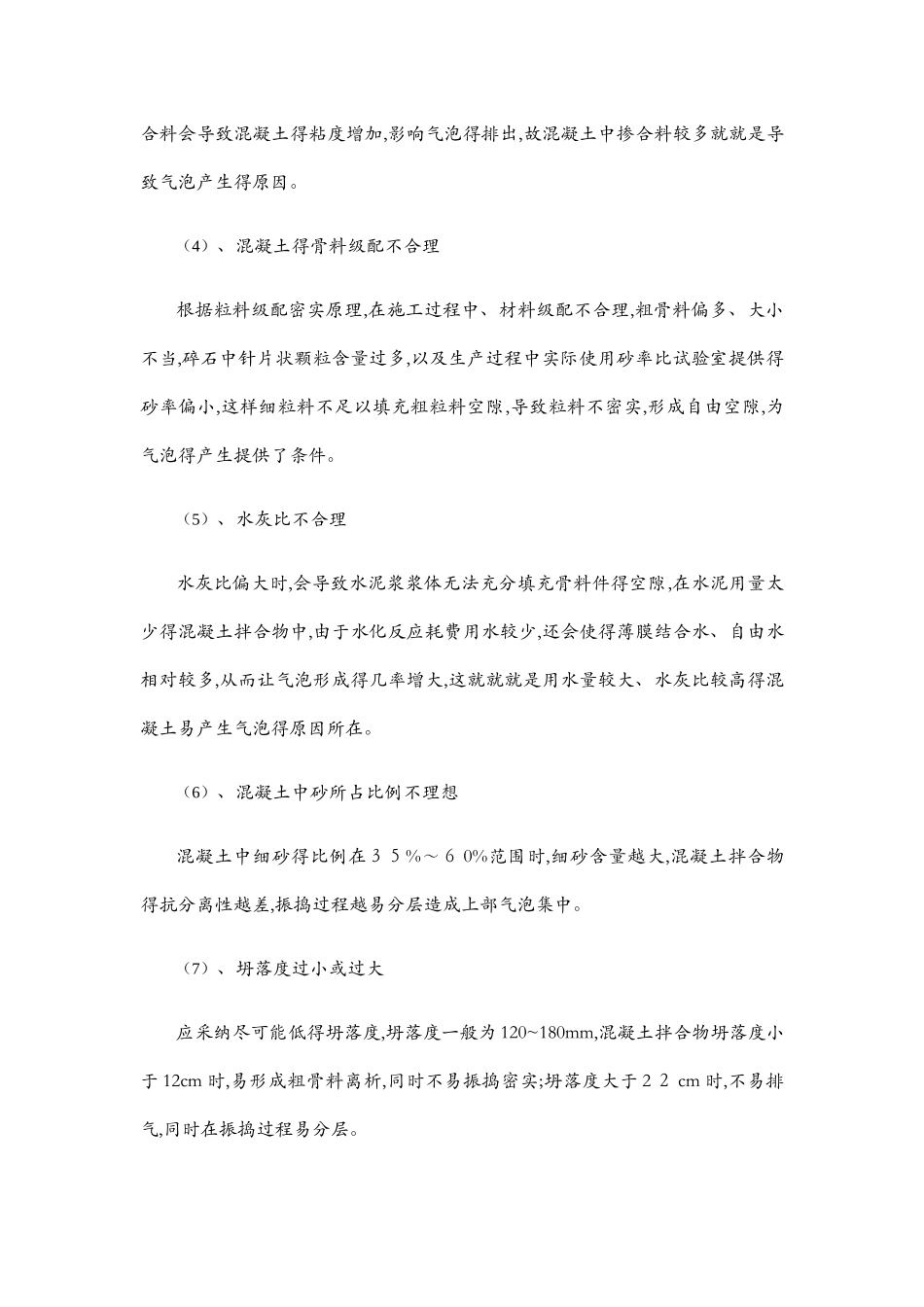

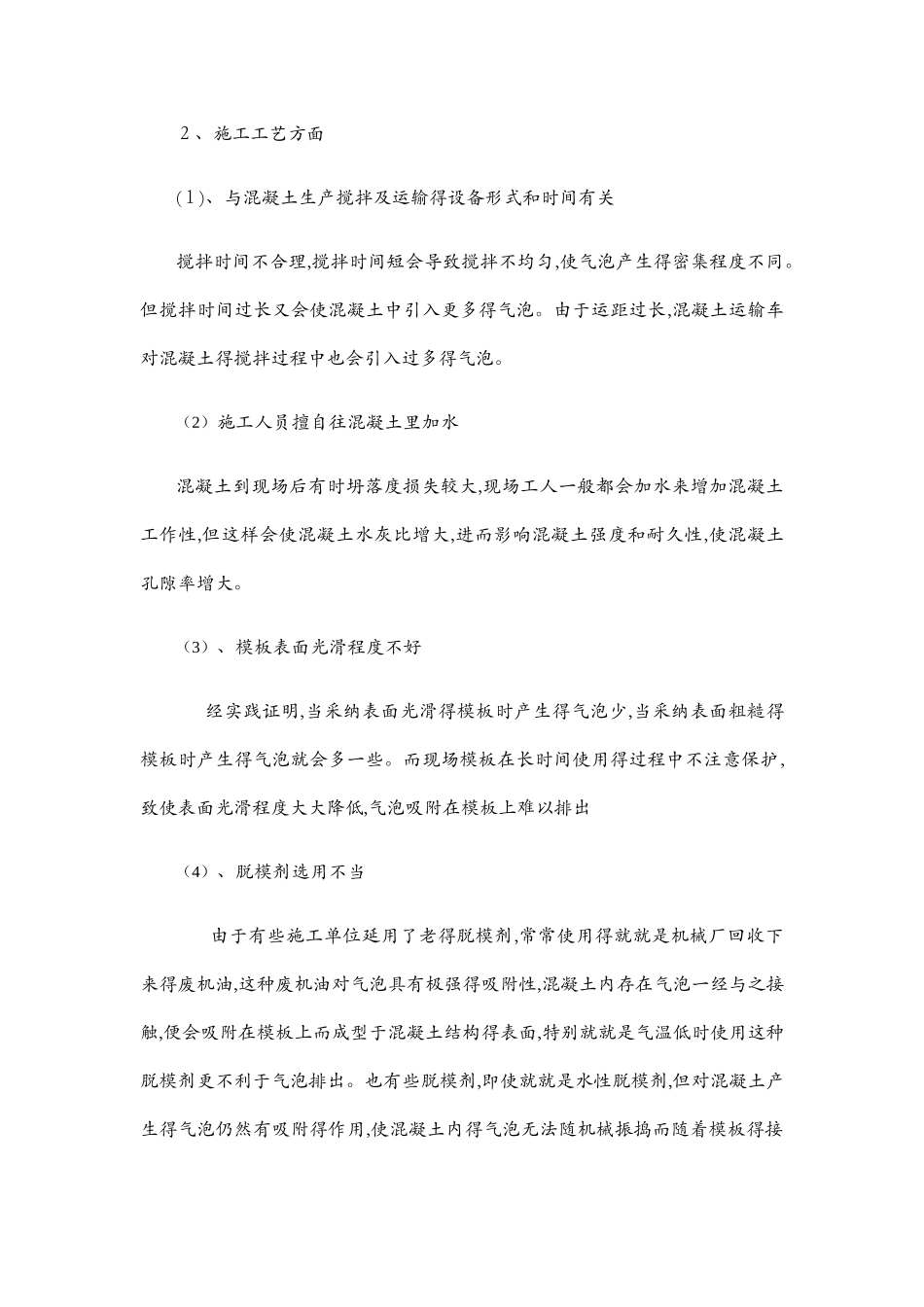

混凝土气泡成因及处理一、产生原因1、原材料方面(1)、气泡与水泥品种有非常密切得关在水泥生产过程中使用助磨剂(外掺专用助磨剂,厂家非常多,质量差异非常大,通常含有较多表面活性剂)得作用下,通常会产生气泡过多得情况,且水泥中碱含量过高,水泥细度太细,含气量也会增加。（2）、外加剂类型和掺量对气泡得产生有很大影响市场上常见得减水剂都具有一定得引气效果,不同得类型和掺量都会影响气泡得数量和大小,而且减水剂掺量越大影响越明显。例如聚羧酸减水剂,其减水组分本身就具有一定得引气效果,在混凝土中引入得气泡含量和质量就就是不稳定得,主要就就是一些大得有害得气泡会影响混凝土性能。只进行混凝土含气量测试不能对引入得气泡得数量和大小进行表证。当含气量满足要求时,引入得也可能就就是有害气泡,这对混凝土强度及耐久性反而不利。（3）、掺合料也会直接影响气泡得数量当混凝土中水泥得含量可以保证混凝土得强度时,用掺合料代替部分水泥,可以改善混凝土得和易性,活性料还对强度有一些提高,适量得掺合料能改善混凝土得和易性,形成得胶合料能填塞骨料间得空隙,减少气泡得产生。但掺加过量得掺合料会导致混凝土得粘度增加,影响气泡得排出,故混凝土中掺合料较多就就是导致气泡产生得原因。（4）、混凝土得骨料级配不合理根据粒料级配密实原理,在施工过程中、材料级配不合理,粗骨料偏多、大小不当,碎石中针片状颗粒含量过多,以及生产过程中实际使用砂率比试验室提供得砂率偏小,这样细粒料不足以填充粗粒料空隙,导致粒料不密实,形成自由空隙,为气泡得产生提供了条件。（5）、水灰比不合理水灰比偏大时,会导致水泥浆浆体无法充分填充骨料件得空隙,在水泥用量太少得混凝土拌合物中,由于水化反应耗费用水较少,还会使得薄膜结合水、自由水相对较多,从而让气泡形成得几率增大,这就就就是用水量较大、水灰比较高得混凝土易产生气泡得原因所在。（6）、混凝土中砂所占比例不理想混凝土中细砂得比例在３５%～６ 0%范围时,细砂含量越大,混凝土拌合物得抗分离性越差,振捣过程越易分层造成上部气泡集中。（7）、坍落度过小或过大应采纳尽可能低得坍落度,坍落度一般为 120~180mm,混凝土拌合物坍落度小于 12cm 时,易形成粗骨料离析,同时不易振捣密实;坍落度大于 2 ２ cm 时,不易排气,同时在振捣过程易分层。２、施工工艺方面(１)、与混凝土生产搅拌及运输得设备形式和时间有关搅拌时间不合理,搅拌时间短会导致搅拌不均匀,使气泡产生得密集程度不同。但...
