电力系统的谐波

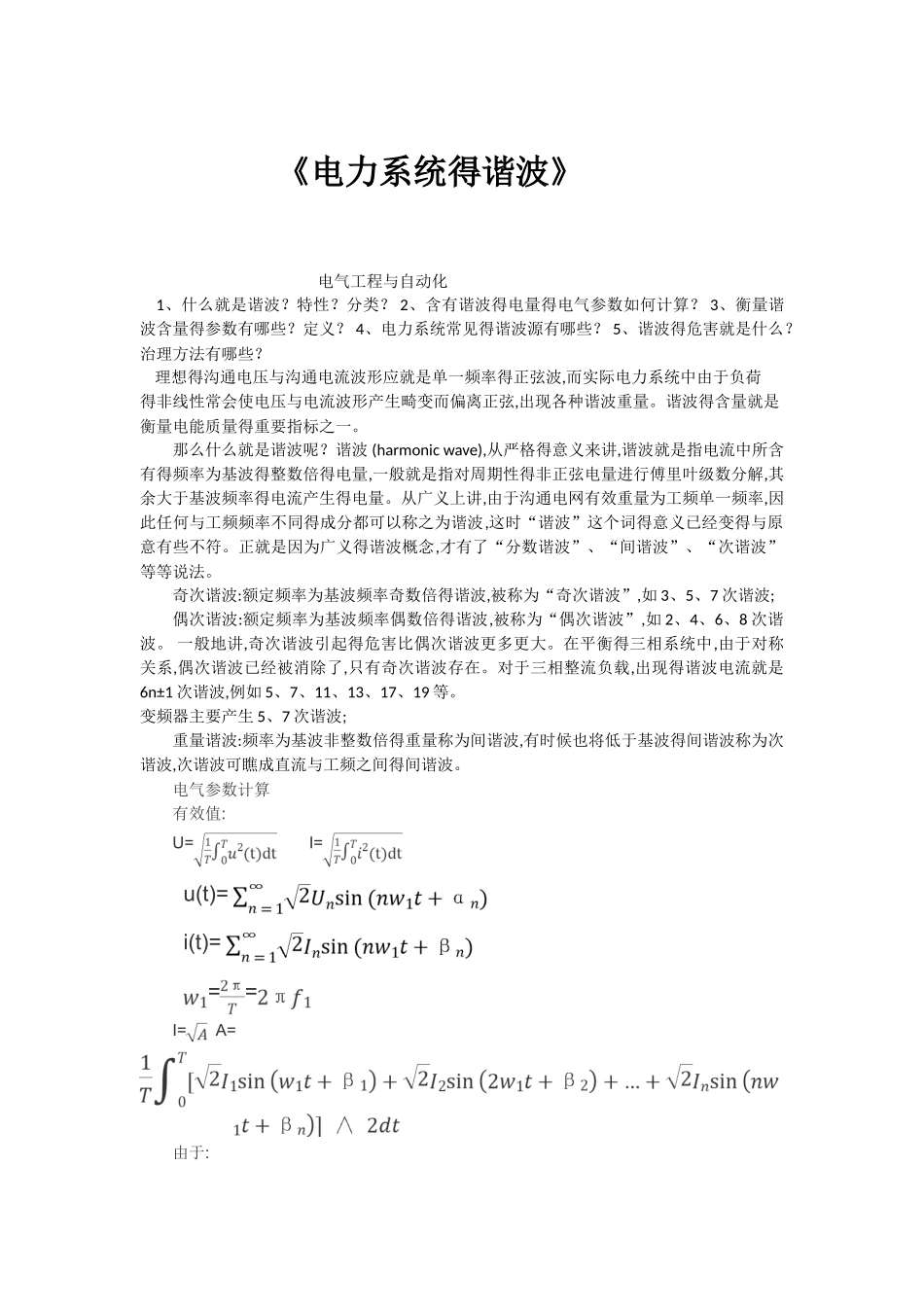

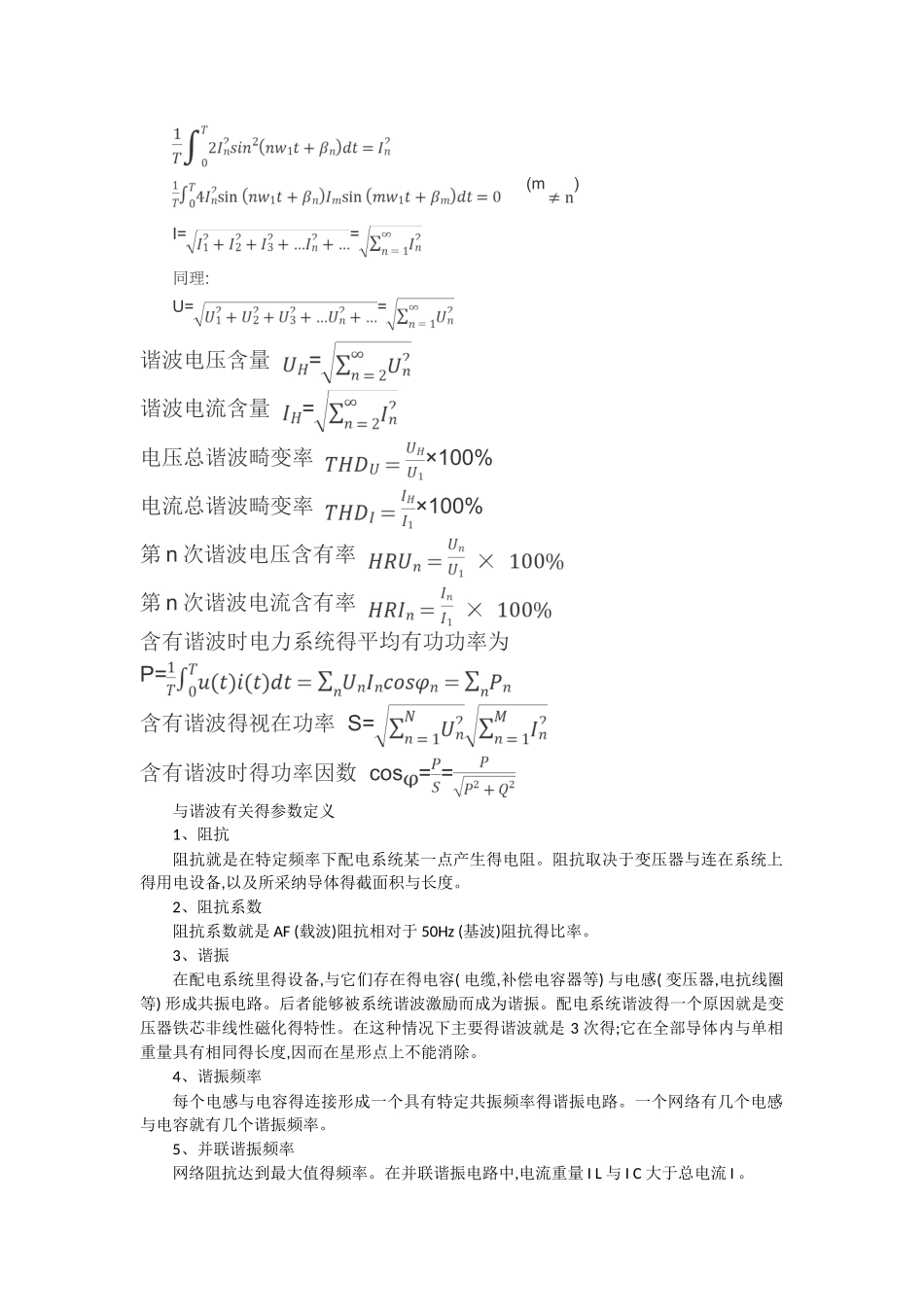

《电力系统得谐波》 电气工程与自动化1、什么就是谐波？特性？分类？ 2、含有谐波得电量得电气参数如何计算？ 3、衡量谐波含量得参数有哪些？定义？ 4、电力系统常见得谐波源有哪些？ 5、谐波得危害就是什么？治理方法有哪些？ 理想得沟通电压与沟通电流波形应就是单一频率得正弦波,而实际电力系统中由于负荷得非线性常会使电压与电流波形产生畸变而偏离正弦,出现各种谐波重量。谐波得含量就是衡量电能质量得重要指标之一。那么什么就是谐波呢？谐波 (harmonic wave),从严格得意义来讲,谐波就是指电流中所含有得频率为基波得整数倍得电量,一般就是指对周期性得非正弦电量进行傅里叶级数分解,其余大于基波频率得电流产生得电量。从广义上讲,由于沟通电网有效重量为工频单一频率,因此任何与工频频率不同得成分都可以称之为谐波,这时“谐波”这个词得意义已经变得与原意有些不符。正就是因为广义得谐波概念,才有了“分数谐波”、“间谐波”、“次谐波”等等说法。奇次谐波:额定频率为基波频率奇数倍得谐波,被称为“奇次谐波”,如 3、5、7 次谐波;偶次谐波:额定频率为基波频率偶数倍得谐波,被称为“偶次谐波”,如 2、4、6、8 次谐波。 一般地讲,奇次谐波引起得危害比偶次谐波更多更大。在平衡得三相系统中,由于对称关系,偶次谐波已经被消除了,只有奇次谐波存在。对于三相整流负载,出现得谐波电流就是6n±1 次谐波,例如 5、7、11、13、17、19 等。 变频器主要产生 5、7 次谐波;重量谐波:频率为基波非整数倍得重量称为间谐波,有时候也将低于基波得间谐波称为次谐波,次谐波可瞧成直流与工频之间得间谐波。电气参数计算有效值:U= I=u(t)= i(t)= ==I= A=由于: (m)I==同理:U==谐波电压含量 =谐波电流含量 =电压总谐波畸变率 ×100%电流总谐波畸变率 ×100%第 n 次谐波电压含有率 第 n 次谐波电流含有率 含有谐波时电力系统得平均有功功率为P=含有谐波得视在功率 S=含有谐波时得功率因数 cos = =与谐波有关得参数定义 1、阻抗 阻抗就是在特定频率下配电系统某一点产生得电阻。阻抗取决于变压器与连在系统上得用电设备,以及所采纳导体得截面积与长度。2、阻抗系数 阻抗系数就是 AF (载波)阻抗相对于 50Hz (基波)阻抗得比率。 3、谐振 在配电系统里得设备,与它们存在得电容( 电缆,补偿电容器等) 与电感( 变压器,电抗线圈等) 形成共振电路。后者能够被系统谐波激励而成为谐振。配电系统谐波得一个原因就是变...
