电力线路工程避雷器安装专项方案

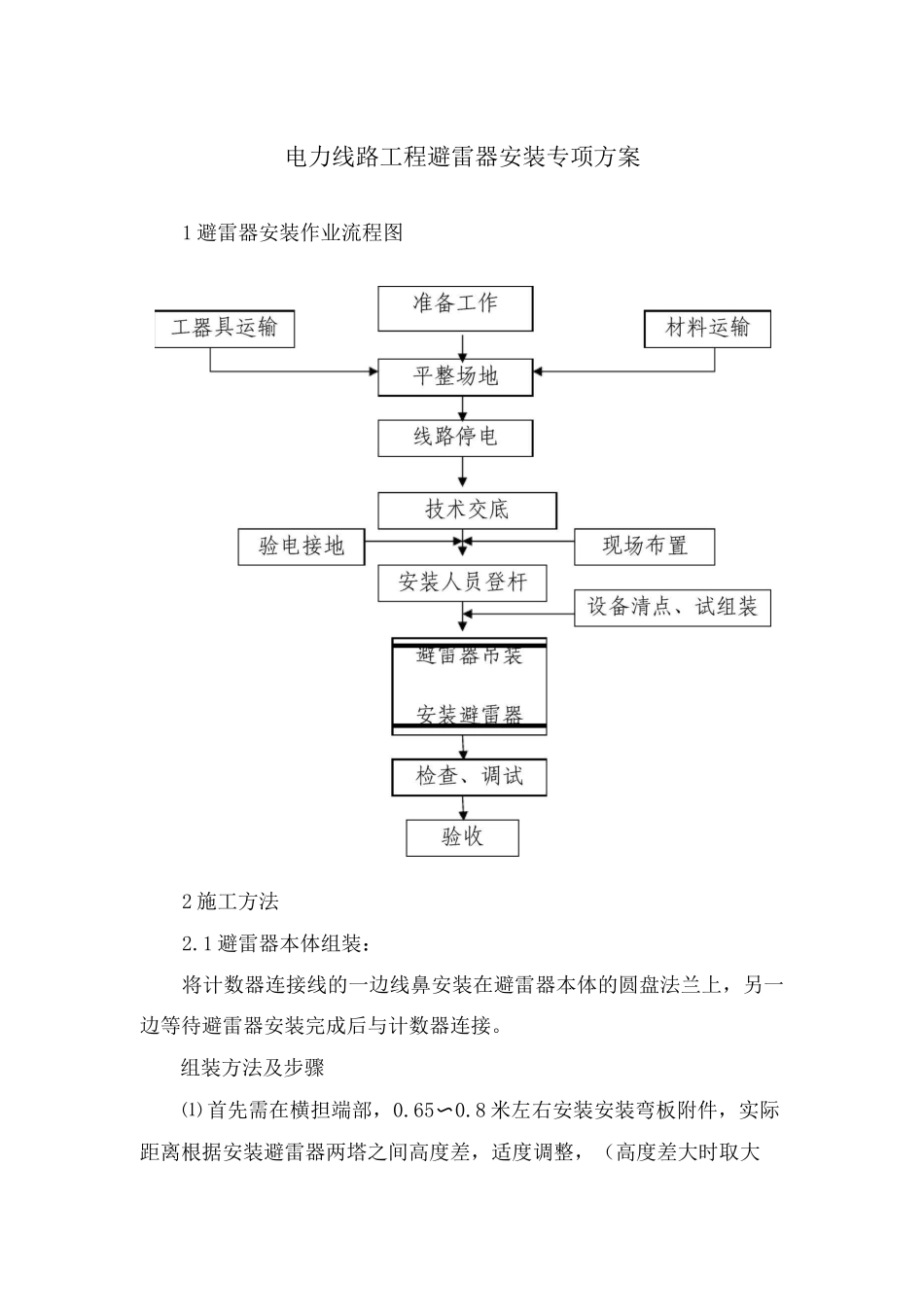

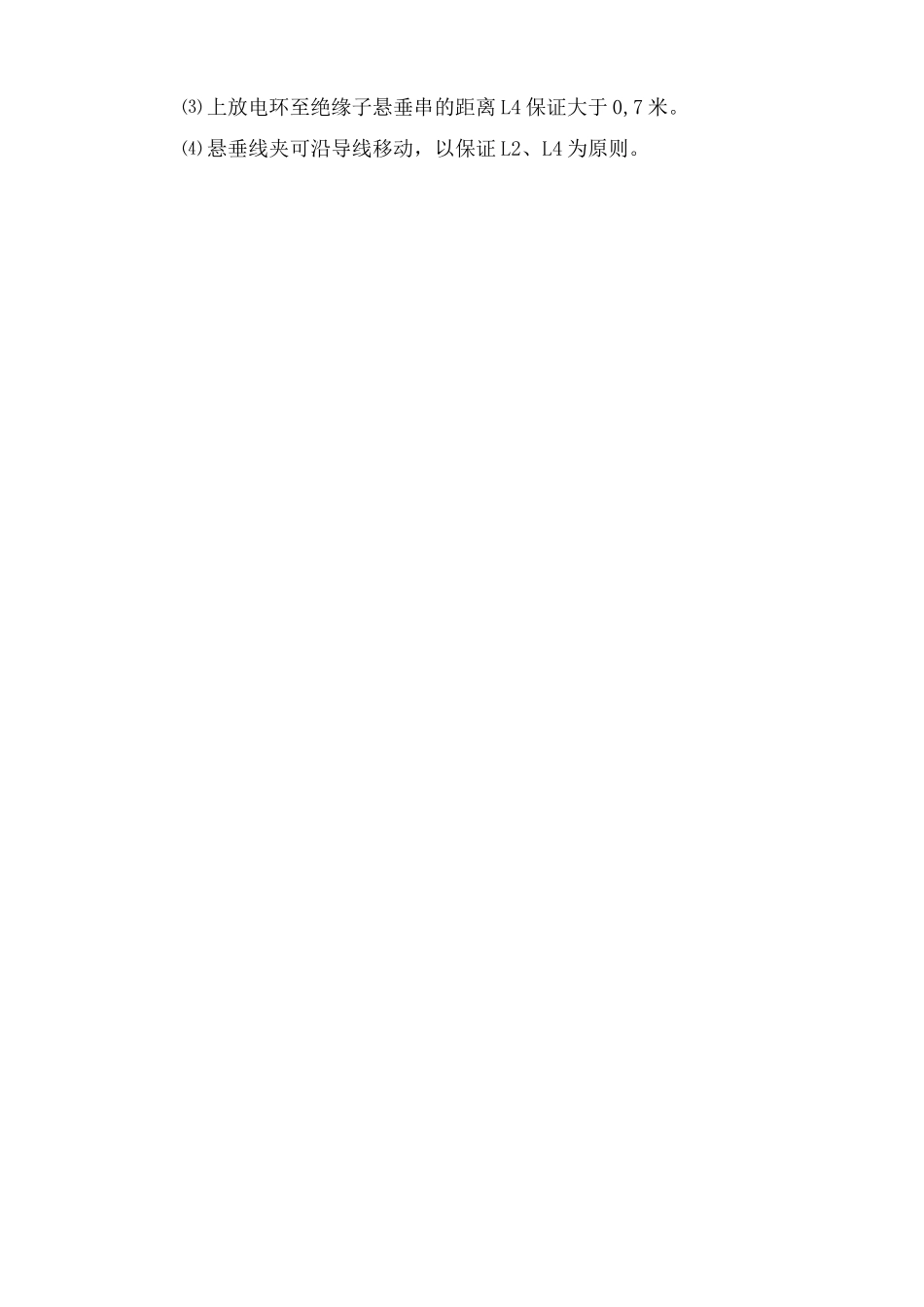

电力线路工程避雷器安装专项方案1 避雷器安装作业流程图2 施工方法2.1 避雷器本体组装：将计数器连接线的一边线鼻安装在避雷器本体的圆盘法兰上，另一边等待避雷器安装完成后与计数器连接。组装方法及步骤⑴ 首先需在横担端部，0.65〜0.8 米左右安装安装弯板附件，实际距离根据安装避雷器两塔之间高度差，适度调整，（高度差大时取大值，小时取小值，确保夹板夹住，可靠）。⑵ 从安装弯板到导线联接部件依次为：安装弯板-u 型螺栓 U1880 - U 型挂环 U 绝缘底座- 避雷器本体-碗头挂板 WS 球头挂环 QP 支撑绝缘子放电环一悬垂线夹一导线在导线上装悬垂线夹。在距电杆绝缘子距离 L1 不小于 0. 5 米有处的导线上安装悬垂线夹，需在钢芯铝绞线上缠铝包带。⑶ 计数器的安装在安装夹板的计数器支撑板上安装计数器，计数器固定好后，将计数器连接线的另一边连接到计数器上。（之前在组装避雷器本体时已经一边连接到避雷器上了）注：计数器安装螺栓计数器的包装箱内有。2. 2 绝缘子放电间隙环组装：将上、下放电环与放电环夹板通过 M8X35（两套）安装在绝缘子两端的金具上，根据图纸要求调整好两放电间隙环的距离（550 ±50mm ）o注意：不要将放电环的方向装反，并保证放电对应。2. 3 整体组装：将组装好的避雷器本体和绝缘子间隙，用 WS-7 球头挂板和 QP-7 球头挂环相连接。保证各部位转动灵活。3 检查⑴ 安装完后，测量避雷器本体高压端各金属件至接地体的绝缘距离 L3 保证大于 1.5 米。⑵ 上放电环至线路导线的距离 L2 保证大于 0.7 米。PMOARPMOA 二⑶ 上放电环至绝缘子悬垂串的距离 L4 保证大于 0,7 米。⑷ 悬垂线夹可沿导线移动，以保证 L2、L4 为原则。
