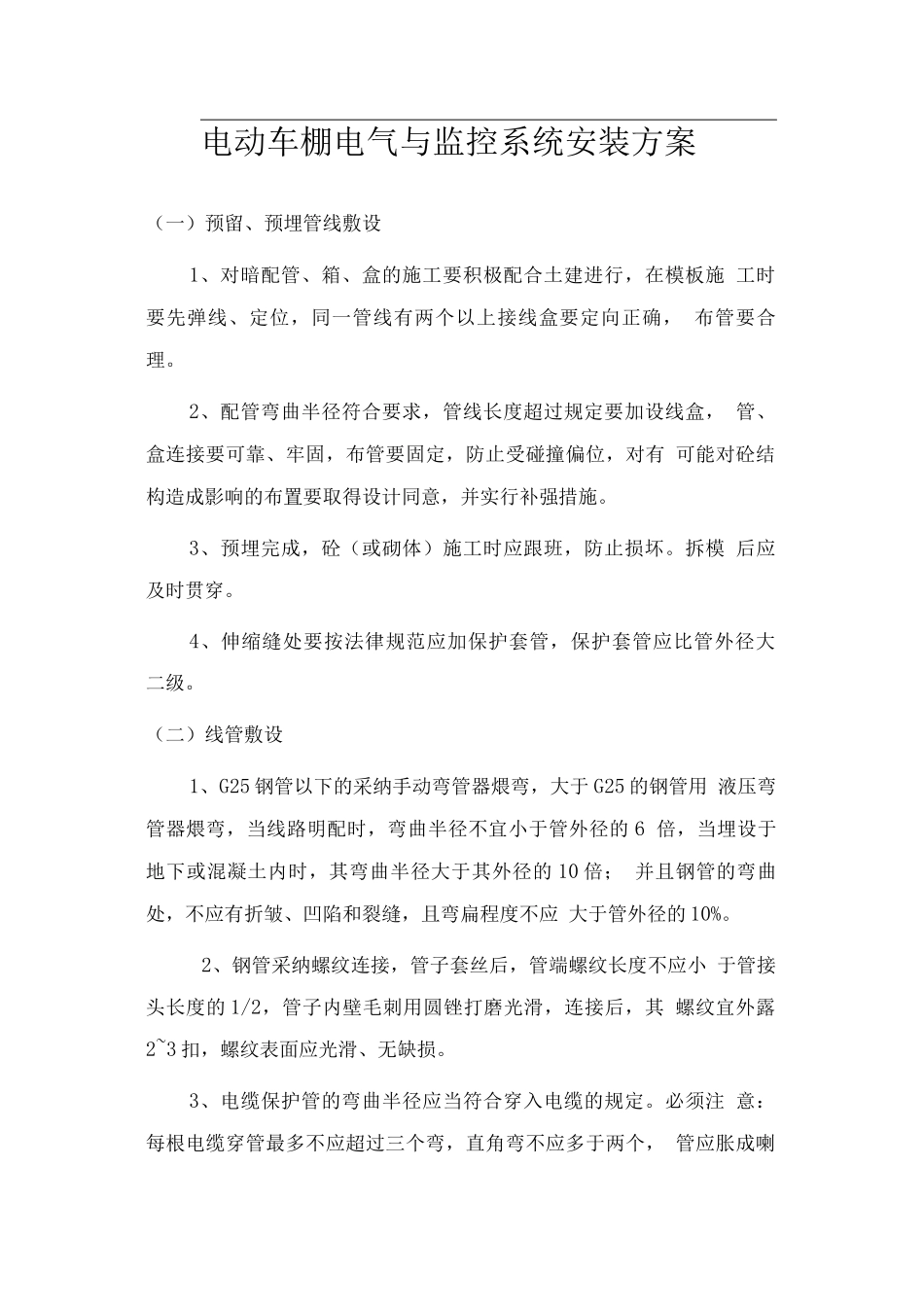

电动车棚电气与监控系统安装方案（一）预留、预埋管线敷设1、对暗配管、箱、盒的施工要积极配合土建进行，在模板施 工时要先弹线、定位，同一管线有两个以上接线盒要定向正确， 布管要合理。2、配管弯曲半径符合要求，管线长度超过规定要加设线盒， 管、盒连接要可靠、牢固，布管要固定，防止受碰撞偏位，对有 可能对砼结构造成影响的布置要取得设计同意，并实行补强措施。3、预埋完成，砼（或砌体）施工时应跟班，防止损坏。拆模 后应及时贯穿。4、伸缩缝处要按法律规范应加保护套管，保护套管应比管外径大 二级。（二）线管敷设1、G25 钢管以下的采纳手动弯管器煨弯，大于 G25 的钢管用 液压弯管器煨弯，当线路明配时，弯曲半径不宜小于管外径的 6 倍，当埋设于地下或混凝土内时，其弯曲半径大于其外径的 10 倍； 并且钢管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应 大于管外径的 10%。2、钢管采纳螺纹连接，管子套丝后，管端螺纹长度不应小 于管接头长度的 1/2，管子内壁毛刺用圆锉打磨光滑，连接后，其 螺纹宜外露2~3 扣，螺纹表面应光滑、无缺损。3、电缆保护管的弯曲半径应当符合穿入电缆的规定。必须注 意：每根电缆穿管最多不应超过三个弯，直角弯不应多于两个， 管应胀成喇叭形状，管磨光无毛刺。（三）电缆支架制作和安装1、电缆沟内电缆的敷设，采纳支架固定。电缆支架采纳扁钢 或角钢制作，在制作前应对型钢支架进行除锈和防腐处理，通常 刷防锈底漆二道。支架的外形尺寸，满足固定电缆的需要，并保 证相邻两电缆间净距不少于 50mm，便于电缆的绑扎和固定。2、电缆支架制作安装：按支架图进行制作加工，支架固定孔 采纳机械钻孔；支架固定间距不大于 1.0 米。3、电缆敷设：安装前检查电缆有出厂合格证，3C 认证证书， 电缆规格、长度、型号、出厂日期标注清楚，电缆轴应完好无损， 电缆外观应完好无损，铠装无锈，无机械损伤，无明显皱折和扭 曲现象。绝缘电阻不得小于 0.5 兆欧。施工前，应对 1KV 以下电缆用 1KV 摇表测线间及对地的绝缘 电阻。在桥架上多根电缆敷设时，应根据现场实际情况，事先将 电缆的图列用表或图的方式画出来，并计算出电缆长度，以防电 缆的交叉和混乱。电缆敷设时，必须顺着电缆盘上的箭头方向放电缆，且从电 缆盘的上端引出，不能使电缆在支架上摩擦。电缆穿公路时，电缆保护管两端要伸出路基两边各 2m。（四）配电箱安装1、配电箱安装前，包装及密封...
