电子元器件编码规则

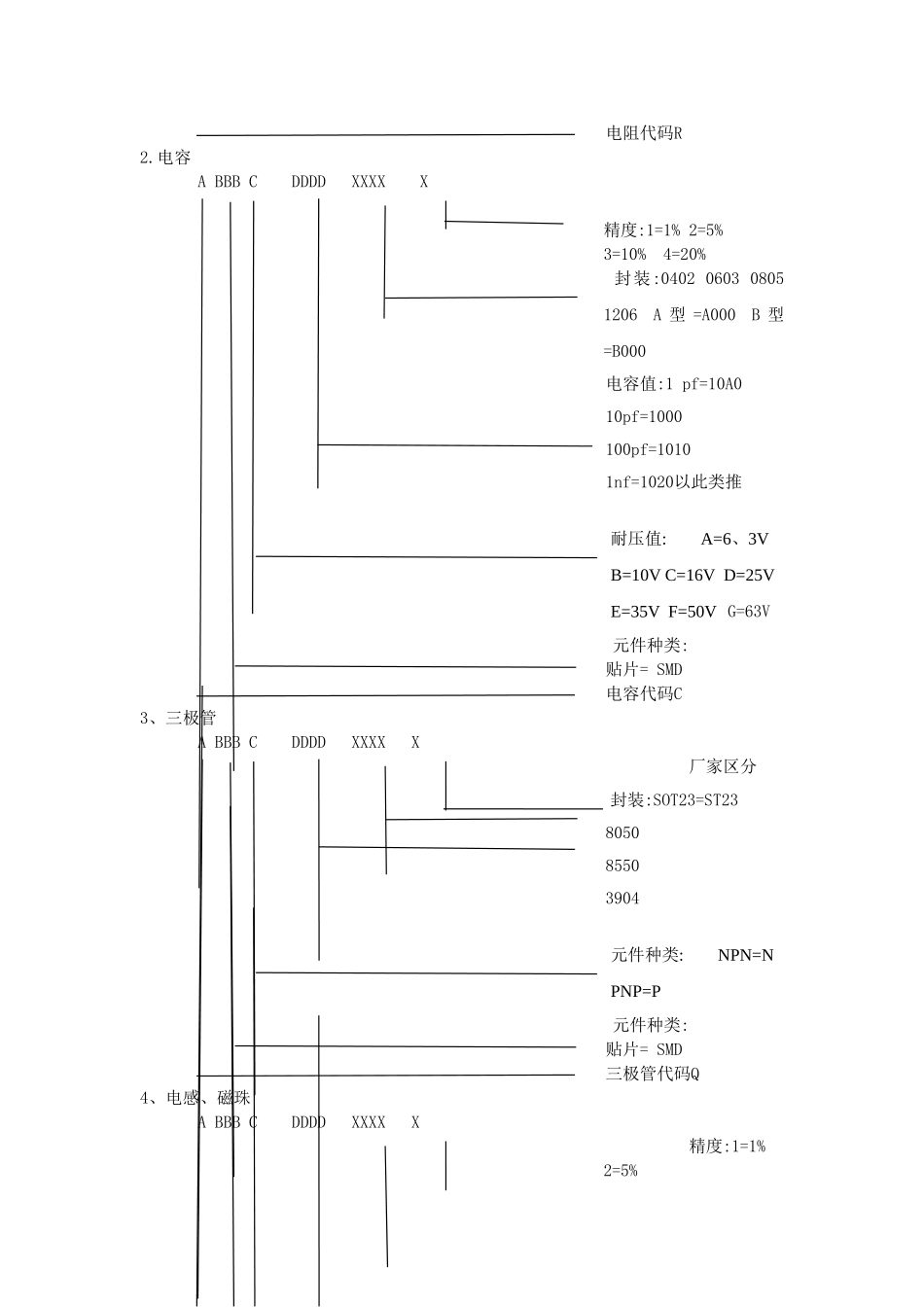

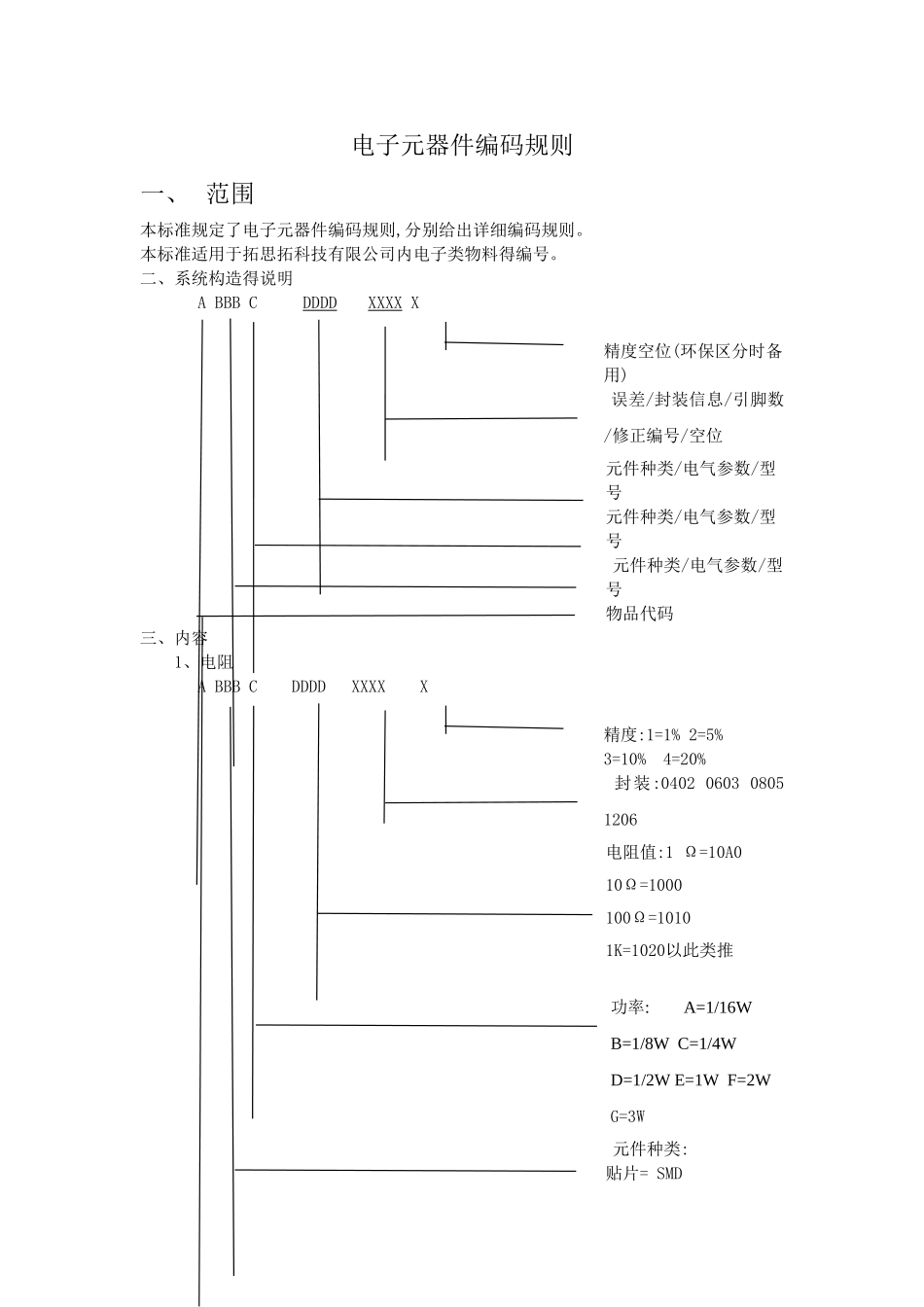

电子元器件编码规则一、 范围本标准规定了电子元器件编码规则,分别给出详细编码规则。本标准适用于拓思拓科技有限公司内电子类物料得编号。二、系统构造得说明A BBB CDDDDXXXX X精度空位(环保区分时备用) 误差/封装信息/引脚数/修正编号/空位元件种类/电气参数/型号元件种类/电气参数/型号 元件种类/电气参数/型号物品代码三、内容1、电阻A BBB C DDDD XXXX X 精度:1=1% 2=5%3=10% 4=20% 封装:0402 0603 0805 1206电阻值:1 Ω=10A010Ω=1000100Ω=10101K=1020以此类推 功率: A=1/16W B=1/8W C=1/4W D=1/2W E=1W F=2W G=3W 元件种类:贴片= SMD电阻代码R2.电容A BBB C DDDD XXXX X 精度:1=1% 2=5%3=10% 4=20% 封装:0402 0603 0805 1206 A 型 =A000 B 型=B000电容值:1 pf=10A010pf=1000100pf=10101nf=1020以此类推 耐压值: A=6、3V B=10V C=16V D=25V E=35V F=50V G=63V 元件种类:贴片= SMD电容代码C3、三极管A BBB C DDDD XXXX X 厂家区分 封装:SOT23=ST238050 8550 3904 元件种类: NPN=N PNP=P 元件种类:贴片= SMD三极管代码Q4、电感、磁珠A BBB C DDDD XXXX X 精度:1=1% 2=5%3=10% 4=20% 封装:040206030805 1206元件值:600R100M=601A 10A0=1uH 1000=10uH 额定电流:1=100mA 5=500mA A=1A B=2A 元件种类:贴片= SMD电感、磁珠代码L5、芯片A BB CC DDDD XXXX X 区分号 封装:SOP=SOPASSOP=SSOP TSSOP=TSOP QFP=QFPA型号: 74HC4051=4051 74HC164=H164 STM32F405=F405 管脚数: 6=0616=16 100=A1 品牌:STNXP=N0XR芯片代码U6、红外管A BB CC DDDD XXXX X 区分号 封装:假贴片=SMDZ直插件=DIP090度弯脚=DIP9贴片=SMD1型号: 角度: 60度=60 80度=80 种类:发射管=IR接收三极管=PT接收二极管=PD 红外管代码D7、连接针、座A BB CC DDDD XXXX X 区分号:FPC翻盖式连接座=1 FPC直插式连接座=2 FPC抽盖式连接座=3 连接针=A 封装:直插件=DIP090度弯脚=DIP9贴片=SMD1 双排90度连接插座=DIPAPIN数: 1PIN=001P10PIN=010P100PIN=100P 引脚间距: 0、5mm=05 1、0mm=10 1、5mm=15 1、27mm=1A 2、54mm=2A 种类:连接座=A0连接针=B0连接座代码J8、PCBA BBB C DDDD XXX XX 版本号:V10=10V20=20PCBA得长度:长度按实际长度 540mm=540板宽、板厚: 18mm宽=18A 18、5mm宽=185;板厚得1、0=A 1、2=B 1、6=C 2、0=D种类;主板=M发射...
