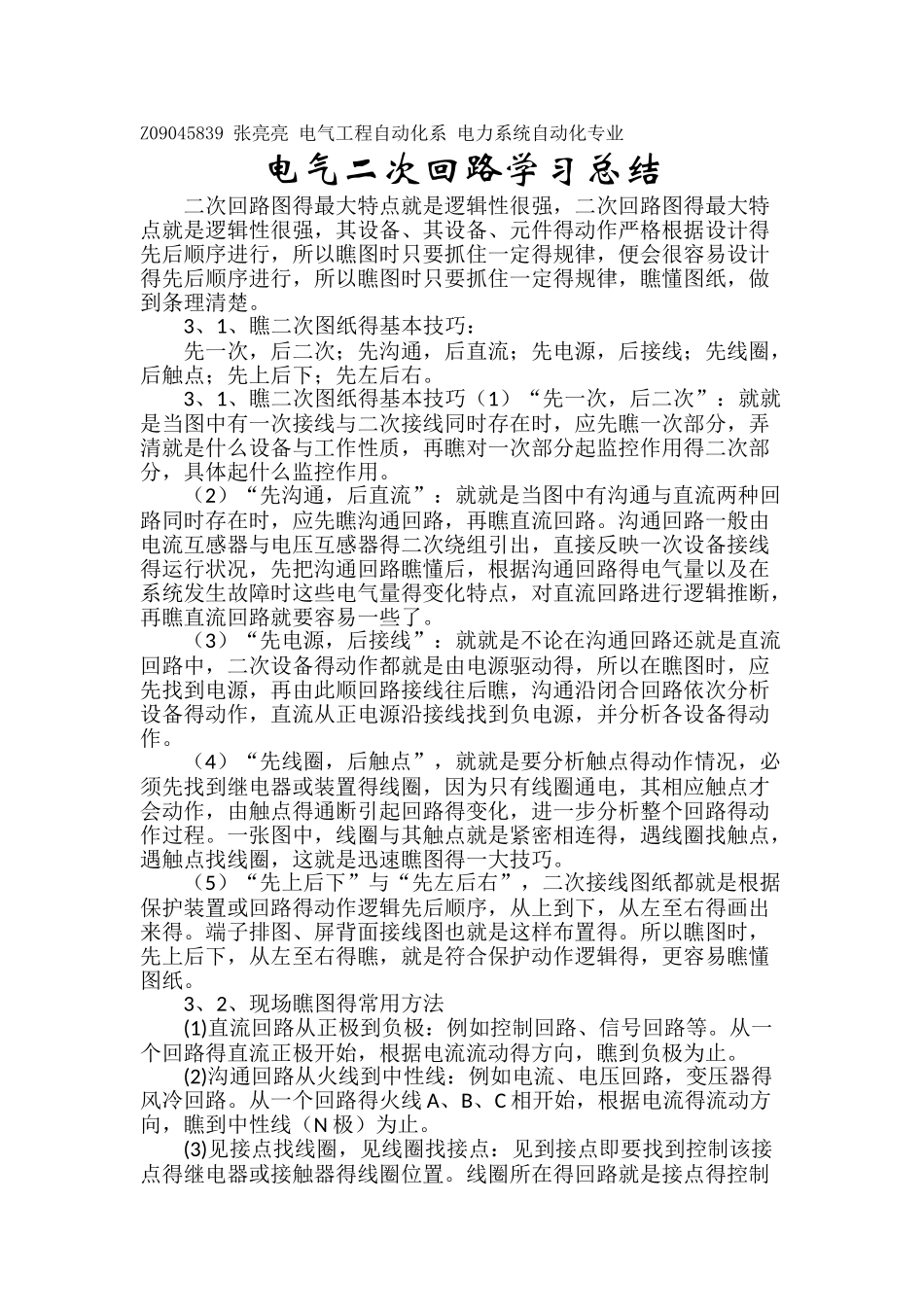

Z09045839 张亮亮 电气工程自动化系 电力系统自动化专业电气二次回路学习总结二次回路图得最大特点就是逻辑性很强，二次回路图得最大特点就是逻辑性很强，其设备、其设备、元件得动作严格根据设计得先后顺序进行，所以瞧图时只要抓住一定得规律，便会很容易设计得先后顺序进行，所以瞧图时只要抓住一定得规律，瞧懂图纸，做到条理清楚。3、1、瞧二次图纸得基本技巧：先一次，后二次；先沟通，后直流；先电源，后接线；先线圈，后触点；先上后下；先左后右。3、1、瞧二次图纸得基本技巧（1）“先一次，后二次”：就就是当图中有一次接线与二次接线同时存在时，应先瞧一次部分，弄清就是什么设备与工作性质，再瞧对一次部分起监控作用得二次部分，具体起什么监控作用。（2）“先沟通，后直流”：就就是当图中有沟通与直流两种回路同时存在时，应先瞧沟通回路，再瞧直流回路。沟通回路一般由电流互感器与电压互感器得二次绕组引出，直接反映一次设备接线得运行状况，先把沟通回路瞧懂后，根据沟通回路得电气量以及在系统发生故障时这些电气量得变化特点，对直流回路进行逻辑推断，再瞧直流回路就要容易一些了。（3）“先电源，后接线”：就就是不论在沟通回路还就是直流回路中，二次设备得动作都就是由电源驱动得，所以在瞧图时，应先找到电源，再由此顺回路接线往后瞧，沟通沿闭合回路依次分析设备得动作，直流从正电源沿接线找到负电源，并分析各设备得动作。（4）“先线圈，后触点”，就就是要分析触点得动作情况，必须先找到继电器或装置得线圈，因为只有线圈通电，其相应触点才会动作，由触点得通断引起回路得变化，进一步分析整个回路得动作过程。一张图中，线圈与其触点就是紧密相连得，遇线圈找触点，遇触点找线圈，这就是迅速瞧图得一大技巧。（5）“先上后下”与“先左后右”，二次接线图纸都就是根据保护装置或回路得动作逻辑先后顺序，从上到下，从左至右得画出来得。端子排图、屏背面接线图也就是这样布置得。所以瞧图时，先上后下，从左至右得瞧，就是符合保护动作逻辑得，更容易瞧懂图纸。3、2、现场瞧图得常用方法(1)直流回路从正极到负极：例如控制回路、信号回路等。从一个回路得直流正极开始，根据电流流动得方向，瞧到负极为止。(2)沟通回路从火线到中性线：例如电流、电压回路，变压器得风冷回路。从一个回路得火线 A、B、C 相开始，根据电流得流动方向，瞧到中性线（N 极）为止。(3)见接点找线圈，见线圈找接点：见到接点...
