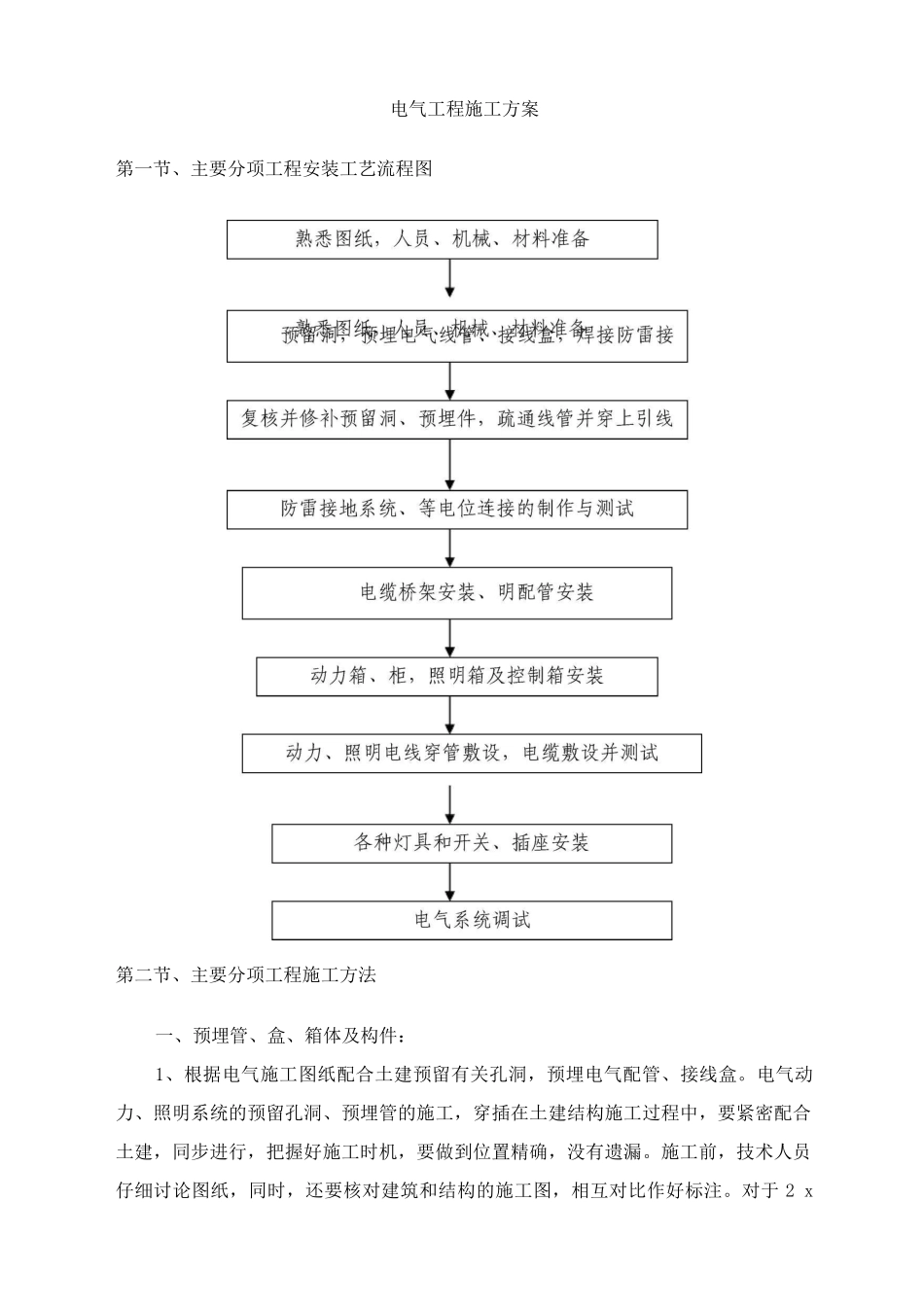

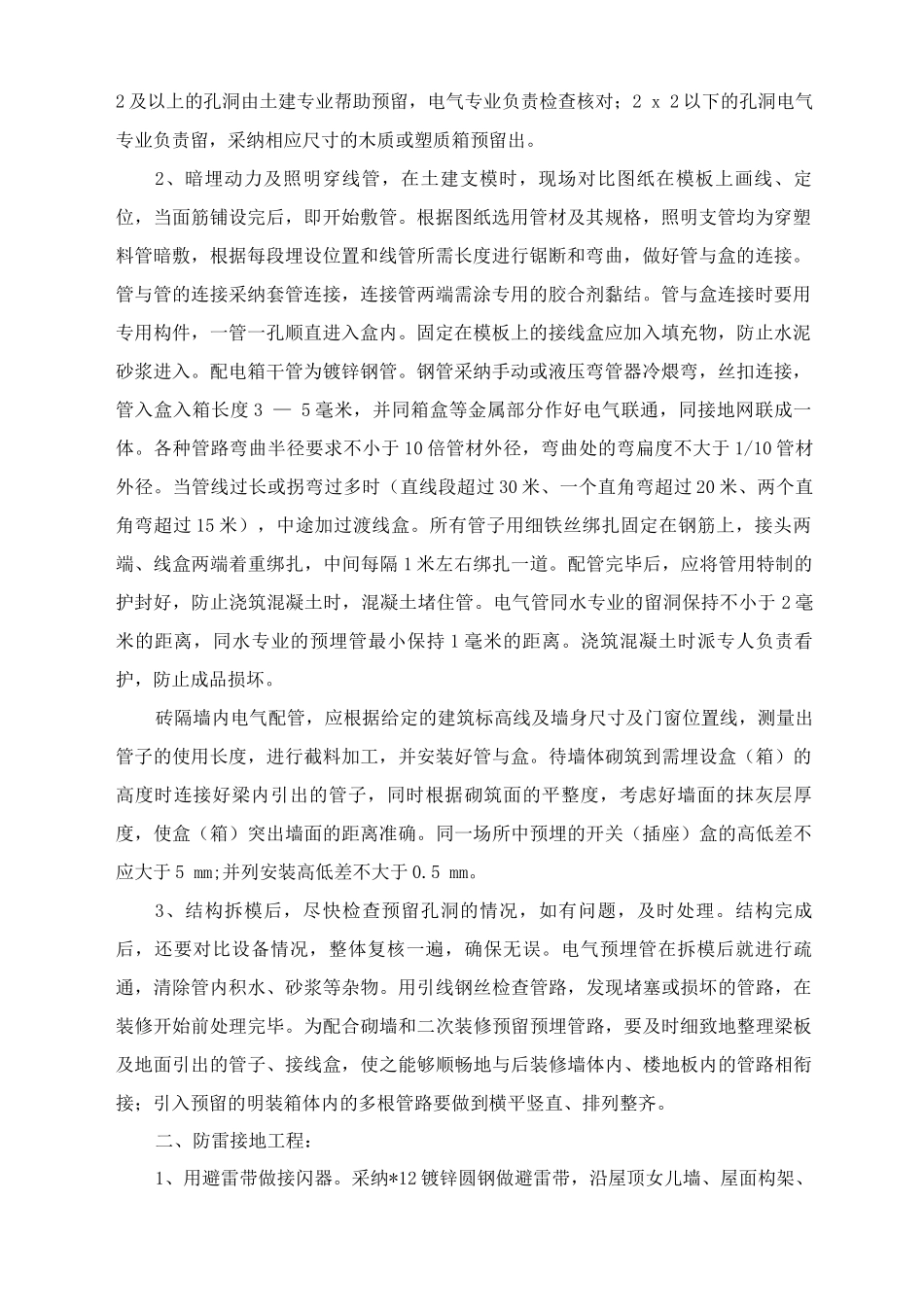

电气工程施工方案第一节、主要分项工程安装工艺流程图第二节、主要分项工程施工方法一、预埋管、盒、箱体及构件：1、根据电气施工图纸配合土建预留有关孔洞，预埋电气配管、接线盒。电气动力、照明系统的预留孔洞、预埋管的施工，穿插在土建结构施工过程中，要紧密配合土建，同步进行，把握好施工时机，要做到位置精确，没有遗漏。施工前，技术人员仔细讨论图纸，同时，还要核对建筑和结构的施工图，相互对比作好标注。对于 2 x 2 及以上的孔洞由土建专业帮助预留，电气专业负责检查核对；2 x 2 以下的孔洞电气专业负责留，采纳相应尺寸的木质或塑质箱预留出。2、暗埋动力及照明穿线管，在土建支模时，现场对比图纸在模板上画线、定位，当面筋铺设完后，即开始敷管。根据图纸选用管材及其规格，照明支管均为穿塑料管暗敷，根据每段埋设位置和线管所需长度进行锯断和弯曲，做好管与盒的连接。管与管的连接采纳套管连接，连接管两端需涂专用的胶合剂黏结。管与盒连接时要用专用构件，一管一孔顺直进入盒内。固定在模板上的接线盒应加入填充物，防止水泥砂浆进入。配电箱干管为镀锌钢管。钢管采纳手动或液压弯管器冷煨弯，丝扣连接，管入盒入箱长度 3 — 5 毫米，并同箱盒等金属部分作好电气联通，同接地网联成一体。各种管路弯曲半径要求不小于 10 倍管材外径，弯曲处的弯扁度不大于 1/10 管材外径。当管线过长或拐弯过多时（直线段超过 30 米、一个直角弯超过 20 米、两个直角弯超过 15 米），中途加过渡线盒。所有管子用细铁丝绑扎固定在钢筋上，接头两端、线盒两端着重绑扎，中间每隔 1 米左右绑扎一道。配管完毕后，应将管用特制的护封好，防止浇筑混凝土时，混凝土堵住管。电气管同水专业的留洞保持不小于 2 毫米的距离，同水专业的预埋管最小保持 1 毫米的距离。浇筑混凝土时派专人负责看护，防止成品损坏。砖隔墙内电气配管，应根据给定的建筑标高线及墙身尺寸及门窗位置线，测量出管子的使用长度，进行截料加工，并安装好管与盒。待墙体砌筑到需埋设盒（箱）的高度时连接好梁内引出的管子，同时根据砌筑面的平整度，考虑好墙面的抹灰层厚度，使盒（箱）突出墙面的距离准确。同一场所中预埋的开关（插座）盒的高低差不应大于 5 mm;并列安装高低差不大于 0.5 mm。3、结构拆模后，尽快检查预留孔洞的情况，如有问题，及时处理。结构完成后，还要对比设备情况，整体复核一遍，确保无误。电气预埋管在拆模后就进行...
