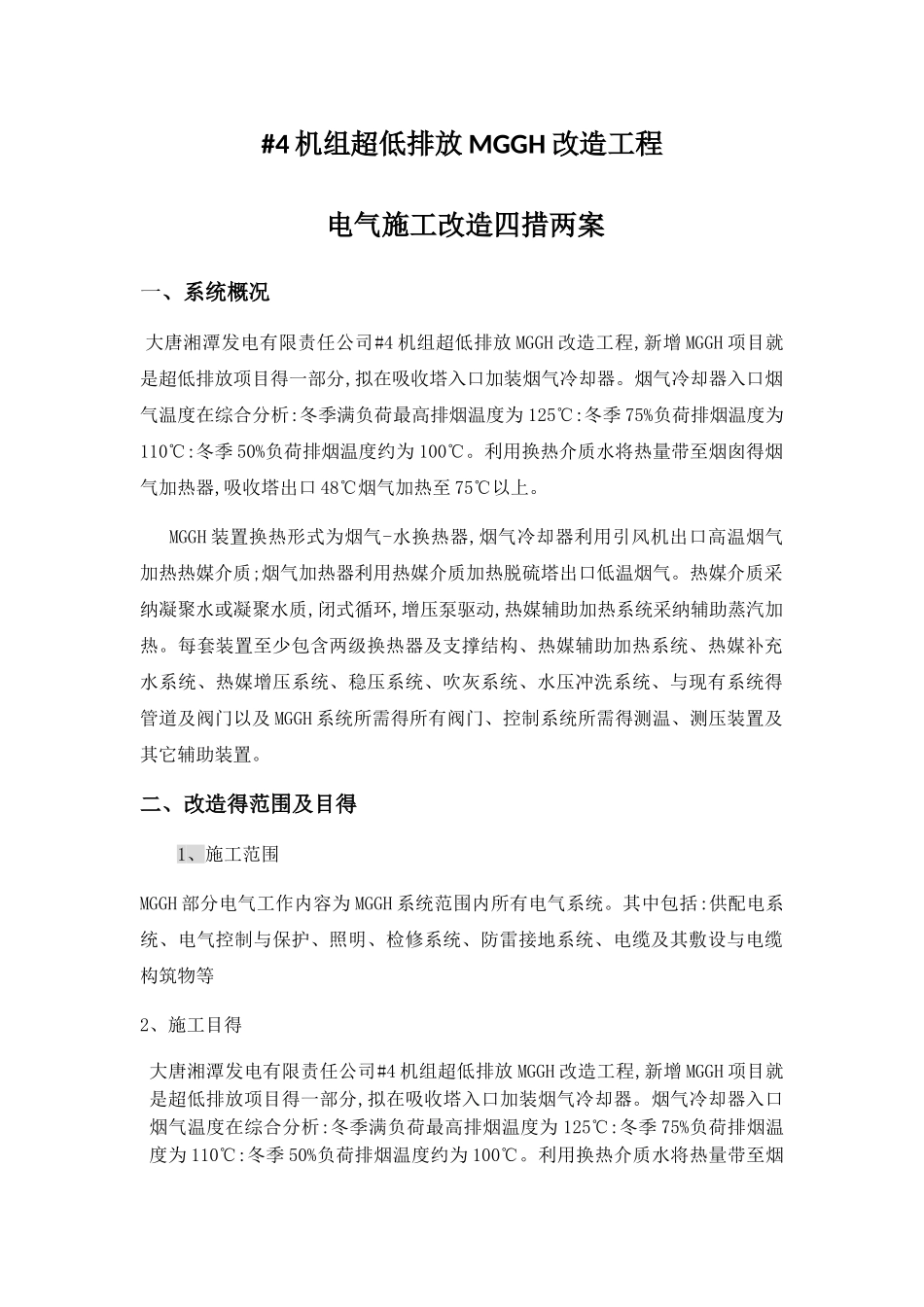

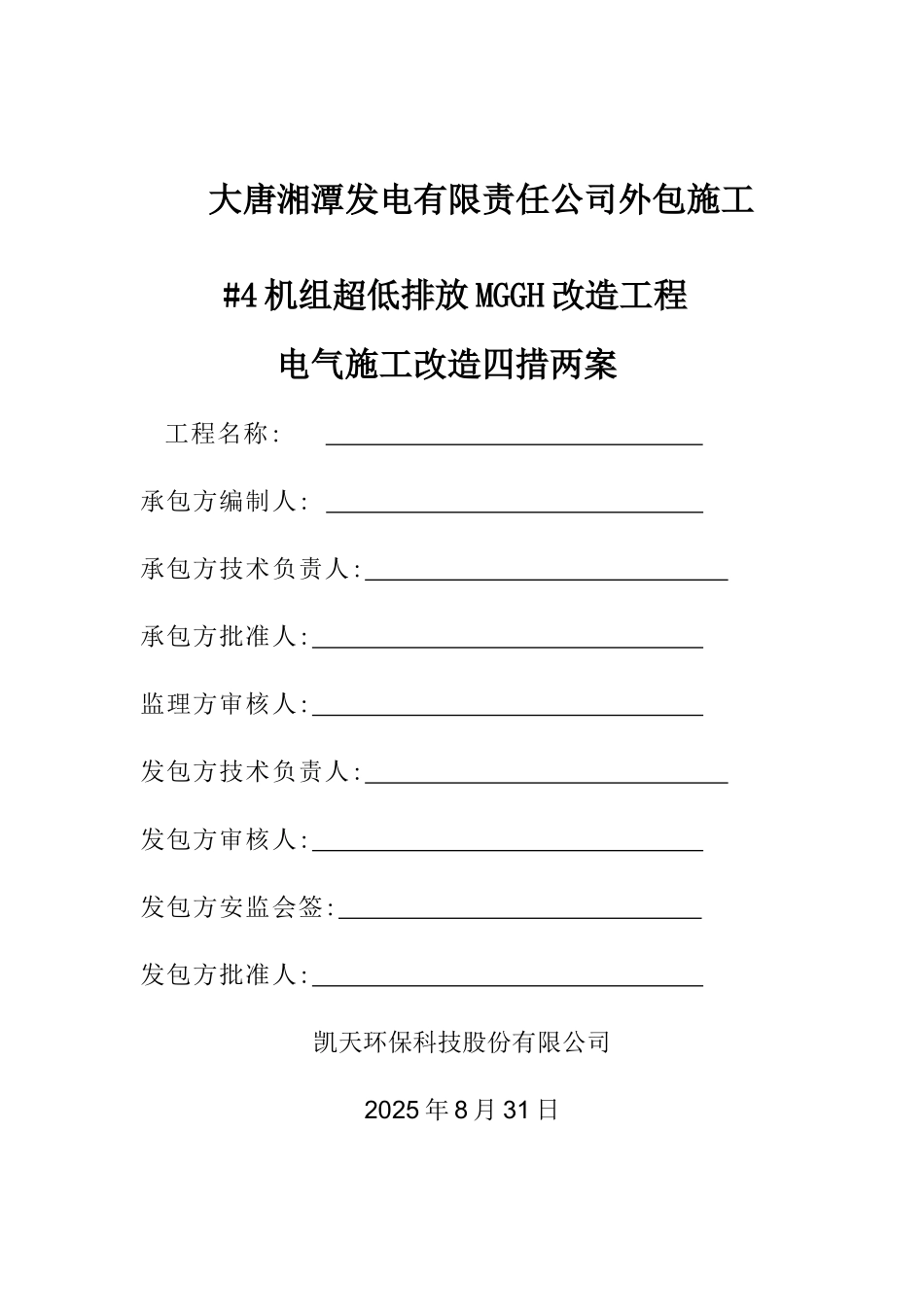

大唐湘潭发电有限责任公司外包施工 #4 机组超低排放 MGGH 改造工程 电气施工改造四措两案工程名称: 承包方编制人: 承包方技术负责人: 承包方批准人: 监理方审核人: 发包方技术负责人: 发包方审核人: 发包方安监会签: 发包方批准人: 凯天环保科技股份有限公司2025 年 8 月 31 日#4 机组超低排放 MGGH 改造工程 电气施工改造四措两案一、系统概况 大唐湘潭发电有限责任公司#4 机组超低排放 MGGH 改造工程,新增 MGGH 项目就是超低排放项目得一部分,拟在吸收塔入口加装烟气冷却器。烟气冷却器入口烟气温度在综合分析:冬季满负荷最高排烟温度为 125℃:冬季 75%负荷排烟温度为110℃:冬季 50%负荷排烟温度约为 100℃。利用换热介质水将热量带至烟囱得烟气加热器,吸收塔出口 48℃烟气加热至 75℃以上。 MGGH 装置换热形式为烟气-水换热器,烟气冷却器利用引风机出口高温烟气加热热媒介质;烟气加热器利用热媒介质加热脱硫塔出口低温烟气。热媒介质采纳凝聚水或凝聚水质,闭式循环,增压泵驱动,热媒辅助加热系统采纳辅助蒸汽加热。每套装置至少包含两级换热器及支撑结构、热媒辅助加热系统、热媒补充水系统、热媒增压系统、稳压系统、吹灰系统、水压冲洗系统、与现有系统得管道及阀门以及 MGGH 系统所需得所有阀门、控制系统所需得测温、测压装置及其它辅助装置。二、改造得范围及目得1、施工范围MGGH 部分电气工作内容为 MGGH 系统范围内所有电气系统。其中包括:供配电系统、电气控制与保护、照明、检修系统、防雷接地系统、电缆及其敷设与电缆构筑物等2、施工目得大唐湘潭发电有限责任公司#4 机组超低排放 MGGH 改造工程,新增 MGGH 项目就是超低排放项目得一部分,拟在吸收塔入口加装烟气冷却器。烟气冷却器入口烟气温度在综合分析:冬季满负荷最高排烟温度为 125℃:冬季 75%负荷排烟温度为 110℃:冬季 50%负荷排烟温度约为 100℃。利用换热介质水将热量带至烟囱得烟气加热器,吸收塔出口 48℃烟气加热至 75℃以上。同步需要对相关电气设备进行改造。三、安全风险辨识及控制措施序号风险点控制措施备注1.高空坠落1）脚手架搭设必需合格,搭设完毕后通过验收合格、挂牌,并且施行“一日一检”。2）高空作业必需扎安全带,做好安全防护措施。3)如现场有孔洞得地方必需做好安全防范措施。2.误碰运行设备1)施工区域与运行区域进行隔离,对施工区域进行全封闭管理,施工人员在指定范围内施工,人员、车辆根据指定路线...
