电气施工技术措施

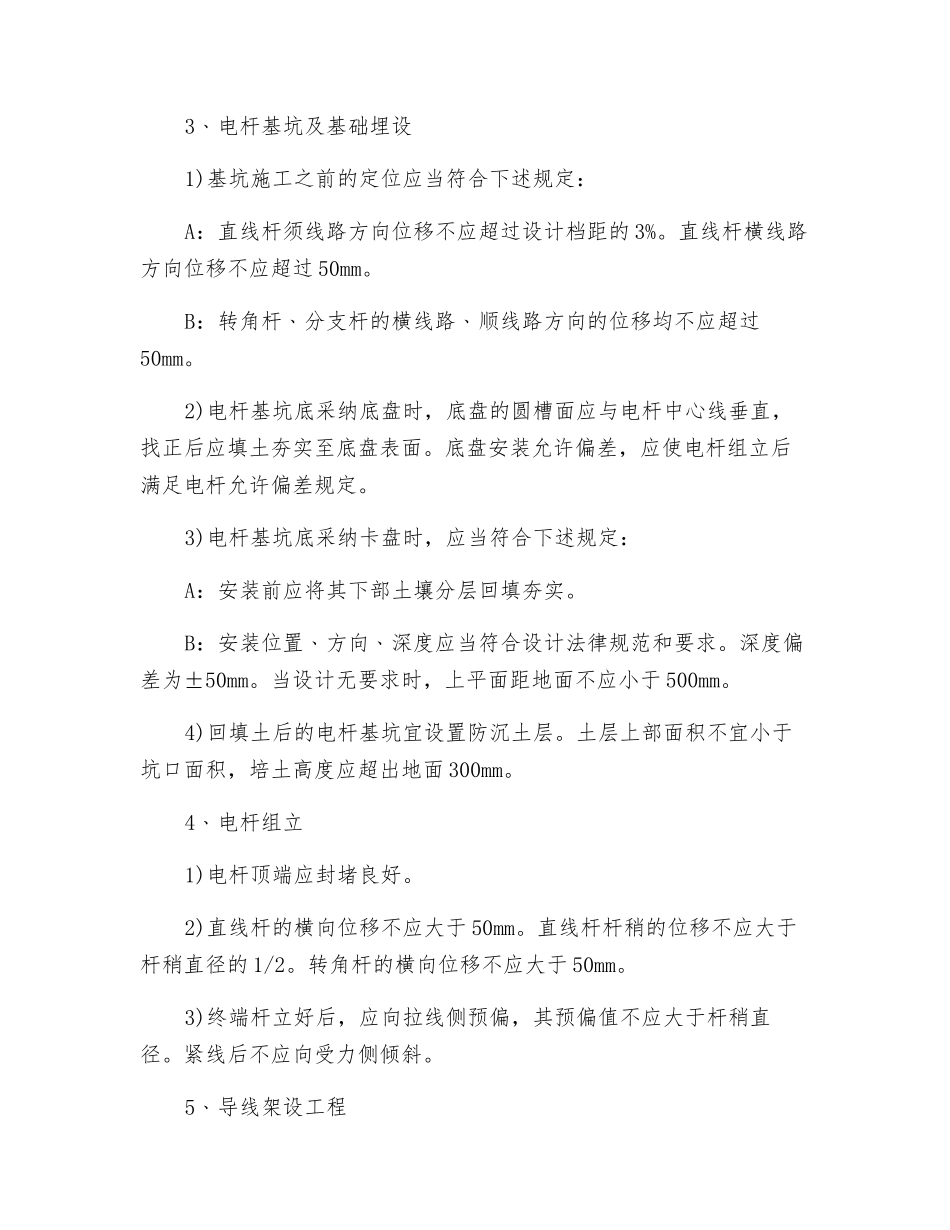

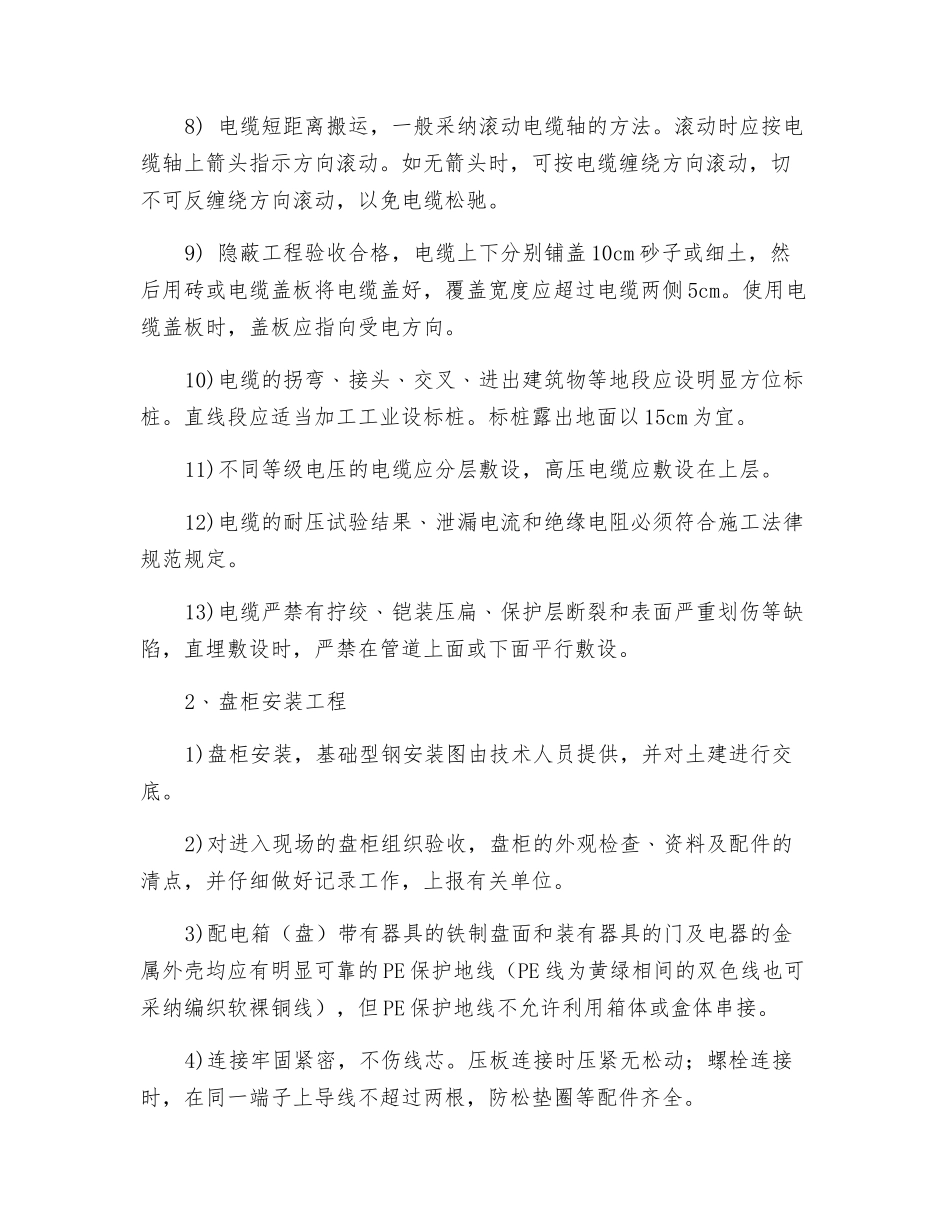

电气施工技术措施一﹑工程概况：本工程为南六东 1 号注入站工程，是采油二厂 2025 年油田建设项目之一，施施工场地点采油二厂。二﹑施工技术措施1﹑电缆敷设工程1) 电缆保护管全部采纳镀锌钢管，电缆管弯制后不应有裂缝和凹瘪现象，电缆保护管的内径和电缆外径之比不得小于 1.5。2) 所有材料规格型号及电压等级应当符合设计法律规范和要求，并有产品合格证书。3) 每轴电缆上应标明电缆规格﹑型号﹑电压等级﹑长度及出厂日期。电缆轴应完好无损。4) 电缆外观完好无损，铠装无锈蚀﹑无机械损伤，无明显皱折和扭曲现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。5) 各种金属型钢材不应有明显锈蚀，管内无毛刺。所有坚固螺栓，均应采纳镀锌件。6) 直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。7) 线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音嗽叭指挥。8) 电缆短距离搬运，一般采纳滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。9) 隐蔽工程验收合格，电缆上下分别铺盖 10cm 砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧 5cm。使用电缆盖板时，盖板应指向受电方向。10)电缆的拐弯﹑接头﹑交叉﹑进出建筑物等地段应设明显方位标桩。直线段应适当加工工业设标桩。标桩露出地面以 15cm 为宜。11)不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。12)电缆的耐压试验结果﹑泄漏电流和绝缘电阻必须符合施工法律规范规定。13)电缆严禁有拧绞﹑铠装压扁﹑保护层断裂和表面严重划伤等缺陷，直埋敷设时，严禁在管道上面或下面平行敷设。2﹑盘柜安装工程1)盘柜安装，基础型钢安装图由技术人员提供，并对土建进行交底。2)对进入现场的盘柜组织验收，盘柜的外观检查﹑资料及配件的清点，并仔细做好记录工作，上报有关单位。3)配电箱（盘）带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的 PE 保护地线（PE 线为黄绿相间的双色线也可采纳编织软裸铜线），但 PE 保护地线不允许利用箱体或盒体串接。4)连接牢固紧密，不伤线芯。压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。3﹑电杆基坑及基础埋设1)基坑施工之前的定位应当符合下述规定：A：直线杆须线路方向位移不应超过设计档距的 3%。直线杆横线路方向...
