《互换性原理与技术测量》课程测试练习题VIP专享VIP免费

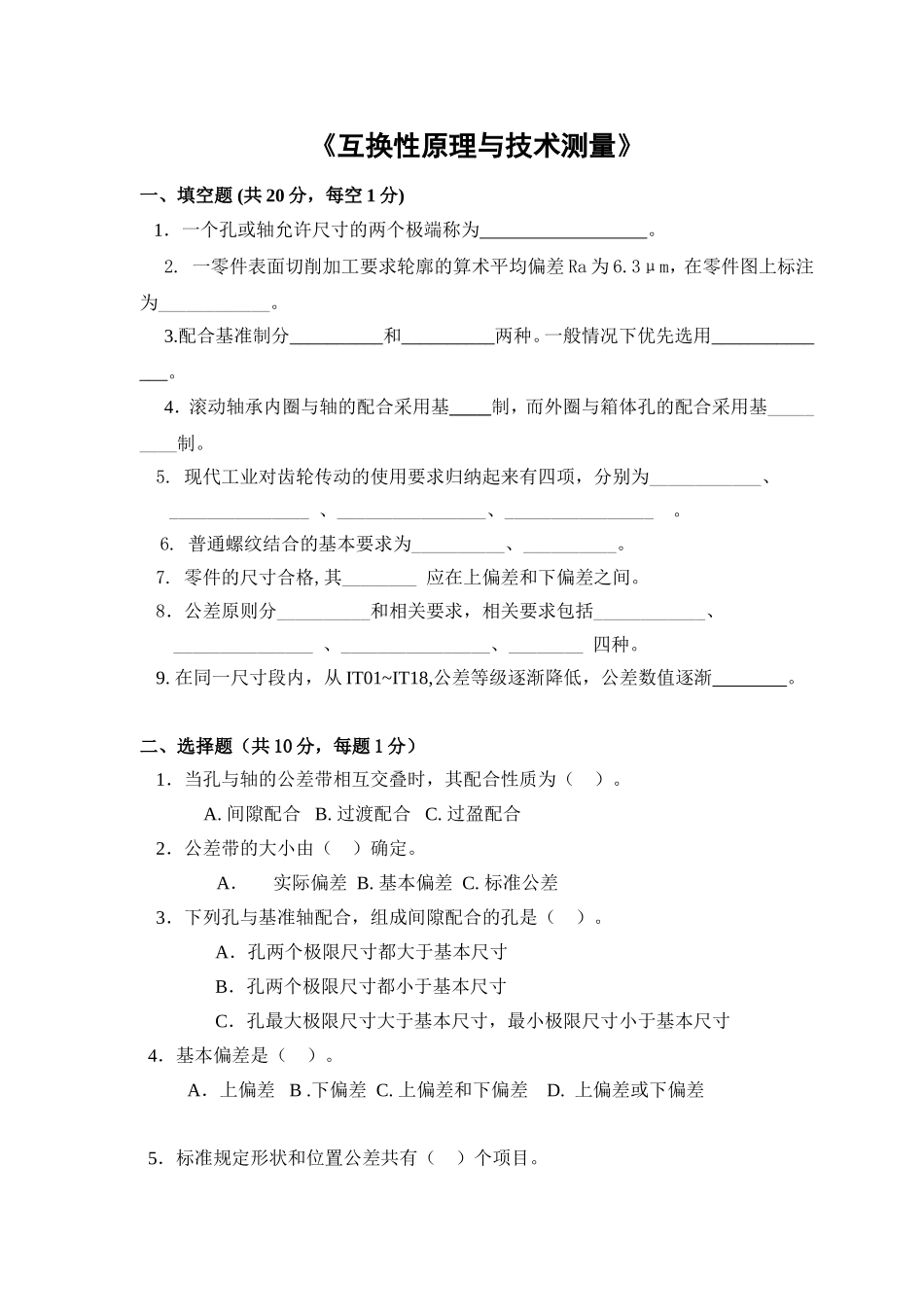

《互换性原理与技术测量》一、填空题(共20分，每空1分)1．一个孔或轴允许尺寸的两个极端称为。2.一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为____________。3.配合基准制分__________和__________两种。一般情况下优先选用______________。4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基_________制。5.现代工业对齿轮传动的使用要求归纳起来有四项，分别为____________、_______________、________________、________________。6.普通螺纹结合的基本要求为__________、__________。7.零件的尺寸合格,其________应在上偏差和下偏差之间。8．公差原则分__________和相关要求，相关要求包括____________、_______________、________________、________四种。9.在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。二、选择题（共10分，每题1分）1．当孔与轴的公差带相互交叠时，其配合性质为（）。A.间隙配合B.过渡配合C.过盈配合2．公差带的大小由（）确定。A．实际偏差B.基本偏差C.标准公差3．下列孔与基准轴配合，组成间隙配合的孔是（）。A．孔两个极限尺寸都大于基本尺寸B．孔两个极限尺寸都小于基本尺寸C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．基本偏差是（）。A．上偏差B.下偏差C.上偏差和下偏差D.上偏差或下偏差5．标准规定形状和位置公差共有（）个项目。A．8B.12C.14D.166．垂直度公差属于（）。A．形状公差B.定位公差C.定向公差D.跳动公差7．如被测要素为轴线，标注形位公差时，指引线箭头应（）。A.与确定中心要素的轮廓线对齐B.与确定中心要素的尺寸线对齐C.与确定中心要素的尺寸线错开8.最大实体尺寸是指（）。A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最大极限尺寸和轴的最小极限尺寸D.孔的最小极限尺寸和轴的最大极限尺寸9.径向全跳动公差带的形状与（）的公差带形状相同。A.圆柱度B.圆度C.同轴度D.线的位置度10、孔、轴公差带的相对位置反映（）程度。A.加工难易B.配合松紧C.尺寸精度三、判断题（共10分，每题1分）（）1.在ф60H7/f6代号中，由于轴的精度高于孔，故以轴为基准件。（）2.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。（）3.螺纹的公称直径是指螺纹的大径。（）4.尺寸φ30f7与尺寸φ30F8的精度相同。（）5.未注公差尺寸是没有公差的尺寸。（）6.选用公差等级的原则是，在满足使用要求的前提下，尽可能选用较高的公差等级。（）7.相互配合的孔和轴，其基本尺寸必然相等。（）8.表面粗糙度的评定参数Rz表示轮廓的算术平均偏差。（）9.零件的最大实体尺寸一定大于其最小实体尺寸。（）10.只要量块组的基本尺寸满足要求，量块组内的量块数目可以随意选定。四、综合题（共60分）1.（10分）已知下列配合，画出其公差带图，指出其基准制，配合种类，并计算极限间隙或极限过盈。(1)φ20H8（）/f7()(2)φ40H6()/m5()2.（10分）根据下表中给出的数据计算出空格中的数据，并填入空格内。基本尺寸孔轴Xmax或YminXmin或YmaxXav或YavTfESEITheseiTsφ2500.021+0.074+0.057φ1400.010-0.012+0.0025φ450.0250-0.050-0.02953．（20分）说出下列图中所标注的形位公差代号的含义。4.（20分）改正图2-65中各项形位公差标注上的错误（不得改变形位公差项目）。5.试将下列技术要求标注在图2-64上。（１）圆锥面a的圆度公差为0.1mm。（２）圆锥面a对孔轴线b的斜向圆跳动公差为0.02mm。（３）基准孔轴线b的直线度公差为0.005mm。（４）孔表面c的圆柱度公差为0.01mm。（５）端面d对基准孔轴线b的端面全跳动公差为0.01mm。（６）端面e对端面d的平行度公差为0.03mm。答案一、填空题1．极限尺寸2．3.基孔制、基轴制、基孔制4.基孔制、基轴制5.准确性、平稳性、载荷分布的均匀性、侧隙6.开环、闭环7.加工误差8.独立原则、包容要求、最大实体要求、最小实体要求、可逆要求9.增大二、选择题1.（B）2.（C）3.（A）4.（D）5.（C）6.（C）7.（B）8.（D）9.（A）10.（B）三、判断题1.（×）2.（×）3.（√）4.（×）5.（×）6.（×）7.（√）8.（×）9.（×）10.（...
