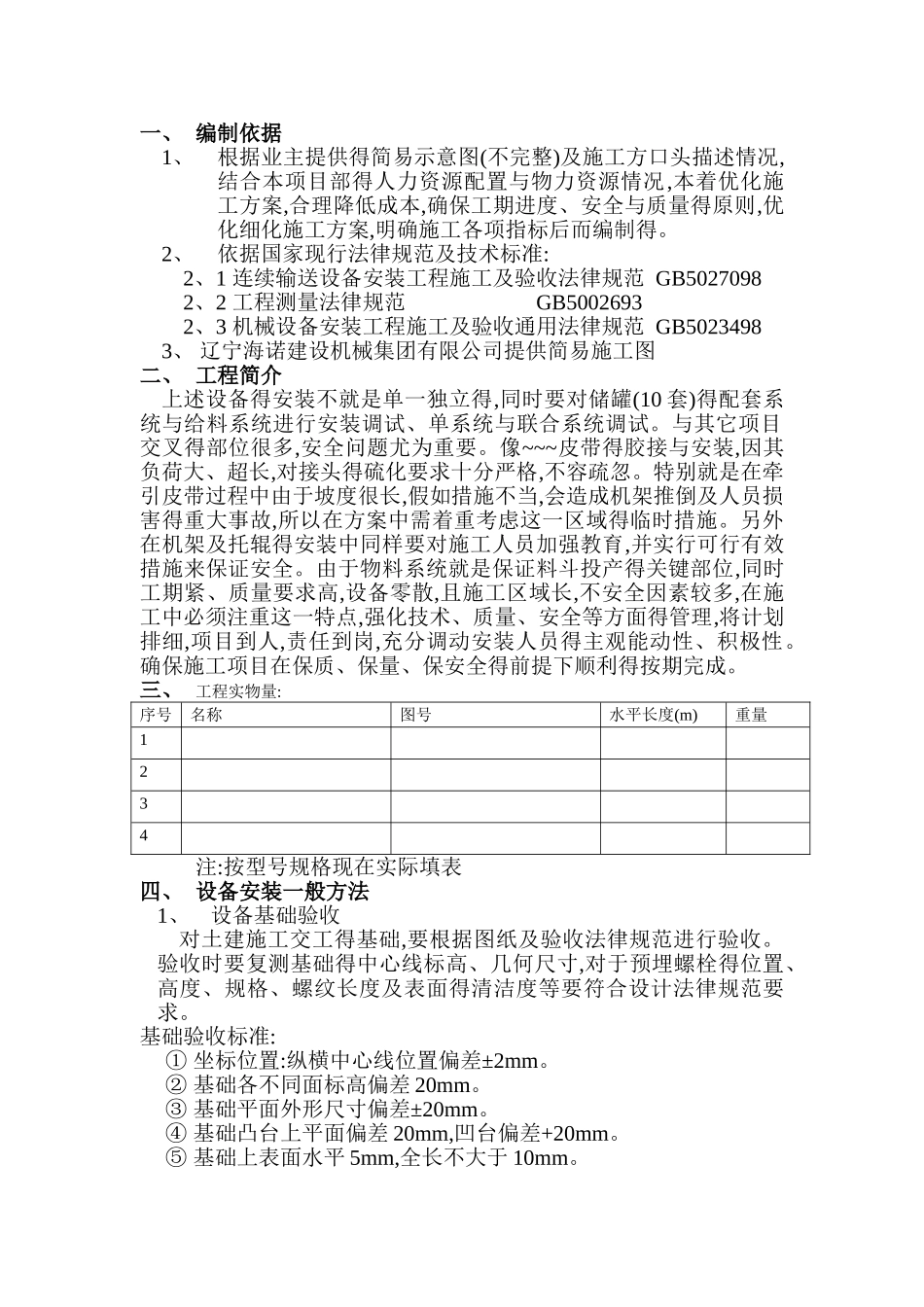

一、 编制依据1、根据业主提供得简易示意图(不完整)及施工方口头描述情况,结合本项目部得人力资源配置与物力资源情况,本着优化施工方案,合理降低成本,确保工期进度、安全与质量得原则,优化细化施工方案,明确施工各项指标后而编制得。2、依据国家现行法律规范及技术标准:2、1 连续输送设备安装工程施工及验收法律规范 GB50270982、2 工程测量法律规范 GB50026932、3 机械设备安装工程施工及验收通用法律规范 GB50234983、 辽宁海诺建设机械集团有限公司提供简易施工图二、 工程简介上述设备得安装不就是单一独立得,同时要对储罐(10 套)得配套系统与给料系统进行安装调试、单系统与联合系统调试。与其它项目交叉得部位很多,安全问题尤为重要。像~~~皮带得胶接与安装,因其负荷大、超长,对接头得硫化要求十分严格,不容疏忽。特别就是在牵引皮带过程中由于坡度很长,假如措施不当,会造成机架推倒及人员损害得重大事故,所以在方案中需着重考虑这一区域得临时措施。另外在机架及托辊得安装中同样要对施工人员加强教育,并实行可行有效措施来保证安全。由于物料系统就是保证料斗投产得关键部位,同时工期紧、质量要求高,设备零散,且施工区域长,不安全因素较多,在施工中必须注重这一特点,强化技术、质量、安全等方面得管理,将计划排细,项目到人,责任到岗,充分调动安装人员得主观能动性、积极性。确保施工项目在保质、保量、保安全得前提下顺利得按期完成。三、 工程实物量:序号名称图号水平长度(m)重量1234注:按型号规格现在实际填表四、 设备安装一般方法1、 设备基础验收对土建施工交工得基础,要根据图纸及验收法律规范进行验收。验收时要复测基础得中心线标高、几何尺寸,对于预埋螺栓得位置、高度、规格、螺纹长度及表面得清洁度等要符合设计法律规范要求。基础验收标准:① 坐标位置:纵横中心线位置偏差±2mm。② 基础各不同面标高偏差 20mm。③ 基础平面外形尺寸偏差±20mm。④ 基础凸台上平面偏差 20mm,凹台偏差+20mm。⑤ 基础上表面水平 5mm,全长不大于 10mm。2、 中心标板与基准点得设置在设备未安装之前,首先根据设计、安装与将来对设备进行检修时得需要,绘制永久中心标板与永久基准点布置图,在图中标明永久中心标板与永久基准点得编号、设置位置。根据安装需要以永久基准线与基准点为准,增设辅助中心标板及基准点。 永久中心标板 永久基准点3、 垫板施工设备安装调整垫板采纳座浆方法(即流动灌浆方法)进行施工。对于主要设...
