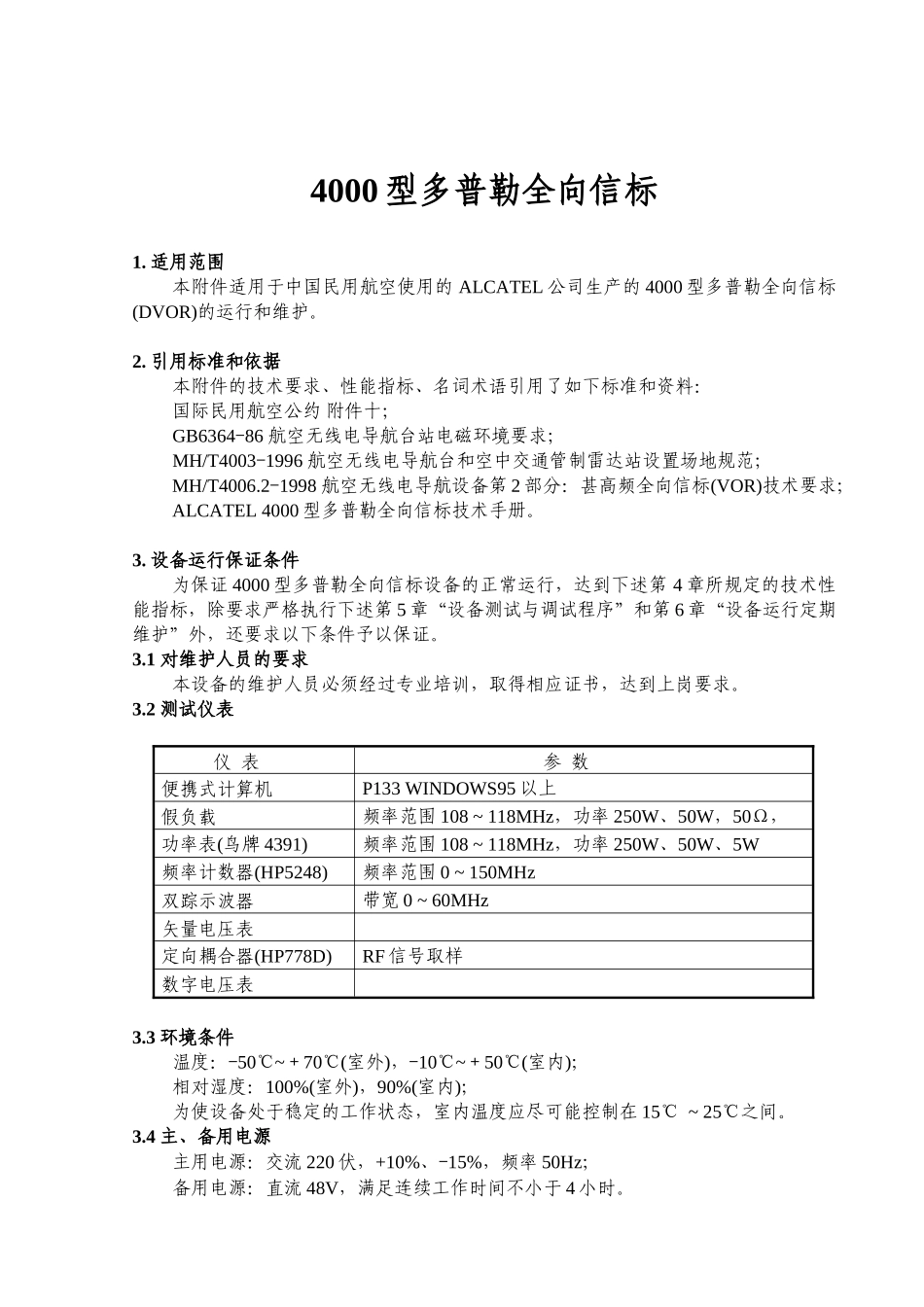

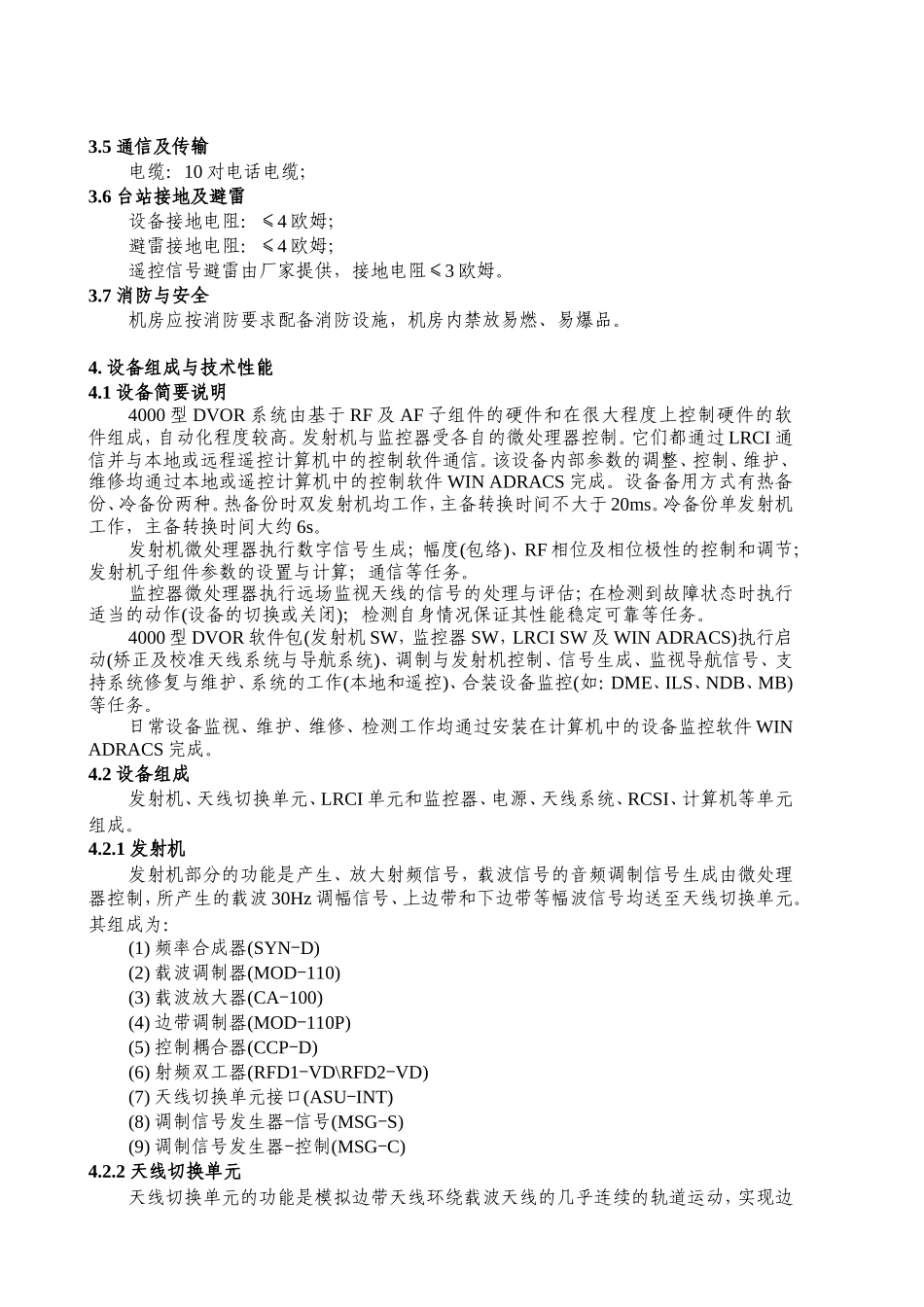

4000型多普勒全向信标1.适用范围本附件适用于中国民用航空使用的ALCATEL公司生产的4000型多普勒全向信标(DVOR)的运行和维护。2.引用标准和依据本附件的技术要求、性能指标、名词术语引用了如下标准和资料：国际民用航空公约附件十；GB6364-86航空无线电导航台站电磁环境要求；MH/T4003-1996航空无线电导航台和空中交通管制雷达站设置场地规范；MH/T4006.2-1998航空无线电导航设备第2部分：甚高频全向信标(VOR)技术要求；ALCATEL4000型多普勒全向信标技术手册。3.设备运行保证条件为保证4000型多普勒全向信标设备的正常运行，达到下述第4章所规定的技术性能指标，除要求严格执行下述第5章“设备测试与调试程序”和第6章“设备运行定期维护”外，还要求以下条件予以保证。3.1对维护人员的要求本设备的维护人员必须经过专业培训，取得相应证书，达到上岗要求。3.2测试仪表仪表参数便携式计算机P133WINDOWS95以上假负载频率范围108~118MHz，功率250W、50W，50Ω，功率表(鸟牌4391)频率范围108~118MHz，功率250W、50W、5W频率计数器(HP5248)频率范围0~150MHz双踪示波器带宽0~60MHz矢量电压表定向耦合器(HP778D)RF信号取样数字电压表3.3环境条件温度：-50℃~＋70℃(室外)，-10℃~＋50℃(室内)；相对湿度：100%(室外)，90%(室内)；为使设备处于稳定的工作状态，室内温度应尽可能控制在15℃~25℃之间。3.4主、备用电源主用电源：交流220伏，+10%、-15%，频率50Hz；备用电源：直流48V，满足连续工作时间不小于4小时。3.5通信及传输电缆：10对电话电缆；3.6台站接地及避雷设备接地电阻：≤4欧姆；避雷接地电阻：≤4欧姆；遥控信号避雷由厂家提供，接地电阻≤3欧姆。3.7消防与安全机房应按消防要求配备消防设施，机房内禁放易燃、易爆品。4.设备组成与技术性能4.1设备简要说明4000型DVOR系统由基于RF及AF子组件的硬件和在很大程度上控制硬件的软件组成，自动化程度较高。发射机与监控器受各自的微处理器控制。它们都通过LRCI通信并与本地或远程遥控计算机中的控制软件通信。该设备内部参数的调整、控制、维护、维修均通过本地或遥控计算机中的控制软件WINADRACS完成。设备备用方式有热备份、冷备份两种。热备份时双发射机均工作，主备转换时间不大于20ms。冷备份单发射机工作，主备转换时间大约6s。发射机微处理器执行数字信号生成；幅度(包络)、RF相位及相位极性的控制和调节；发射机子组件参数的设置与计算；通信等任务。监控器微处理器执行远场监视天线的信号的处理与评估；在检测到故障状态时执行适当的动作(设备的切换或关闭)；检测自身情况保证其性能稳定可靠等任务。4000型DVOR软件包(发射机SW，监控器SW，LRCISW及WINADRACS)执行启动(矫正及校准天线系统与导航系统)、调制与发射机控制、信号生成、监视导航信号、支持系统修复与维护、系统的工作(本地和遥控)、合装设备监控(如：DME、ILS、NDB、MB)等任务。日常设备监视、维护、维修、检测工作均通过安装在计算机中的设备监控软件WINADRACS完成。4.2设备组成发射机、天线切换单元、LRCI单元和监控器、电源、天线系统、RCSI、计算机等单元组成。4.2.1发射机发射机部分的功能是产生、放大射频信号，载波信号的音频调制信号生成由微处理器控制，所产生的载波30Hz调幅信号、上边带和下边带等幅波信号均送至天线切换单元。其组成为：(1)频率合成器(SYN-D)(2)载波调制器(MOD-110)(3)载波放大器(CA-100)(4)边带调制器(MOD-110P)(5)控制耦合器(CCP-D)(6)射频双工器(RFD1-VD\RFD2-VD)(7)天线切换单元接口(ASU-INT)(8)调制信号发生器-信号(MSG-S)(9)调制信号发生器-控制(MSG-C)4.2.2天线切换单元天线切换单元的功能是模拟边带天线环绕载波天线的几乎连续的轨道运动，实现边带信号混合调制与天线切换控制。并将上、下边带信号处理成边带天线所需的上、下边带奇、偶信号馈电形式，通过天线切换开关送至边带天线辐射。天线切换单元的组成：(1)混合信号产生器(BSG-D)(2)天线切换控制(ASC-D)(3)天线切换组件(ASM-D)(4)边带调制混合器(MOD-SBA、MOD-SBB)(5)相位监视与控制(PMC-D)(6)直流电源转换器(DCC-MVD)4.2.3LRCI单元LRCI的功能是提供通信接口，如...
